78
GENERELLE INSTRUKTIONER
• Undersøg alle dele for mulige transportskader efter
udpakningen. Hvis der er nogen indvendinger, skal
leverandøren straks informeres. Klager, som bliver in-
dgivet senere, bliver ikke anerkendt.
• Undersøg at gearkassen er komplet.
• Sørg for at blive bekendt med udstyret vha. betje-
ningsvejledningen inden brug.
• Brug kun originalt tilbehør og reservedele. Du kan få
reservedele hos din scheppach forhandler.
• Når du bestiller hos os, skal du venligst oplyse hvilken
type og produktionsår på udstyret.

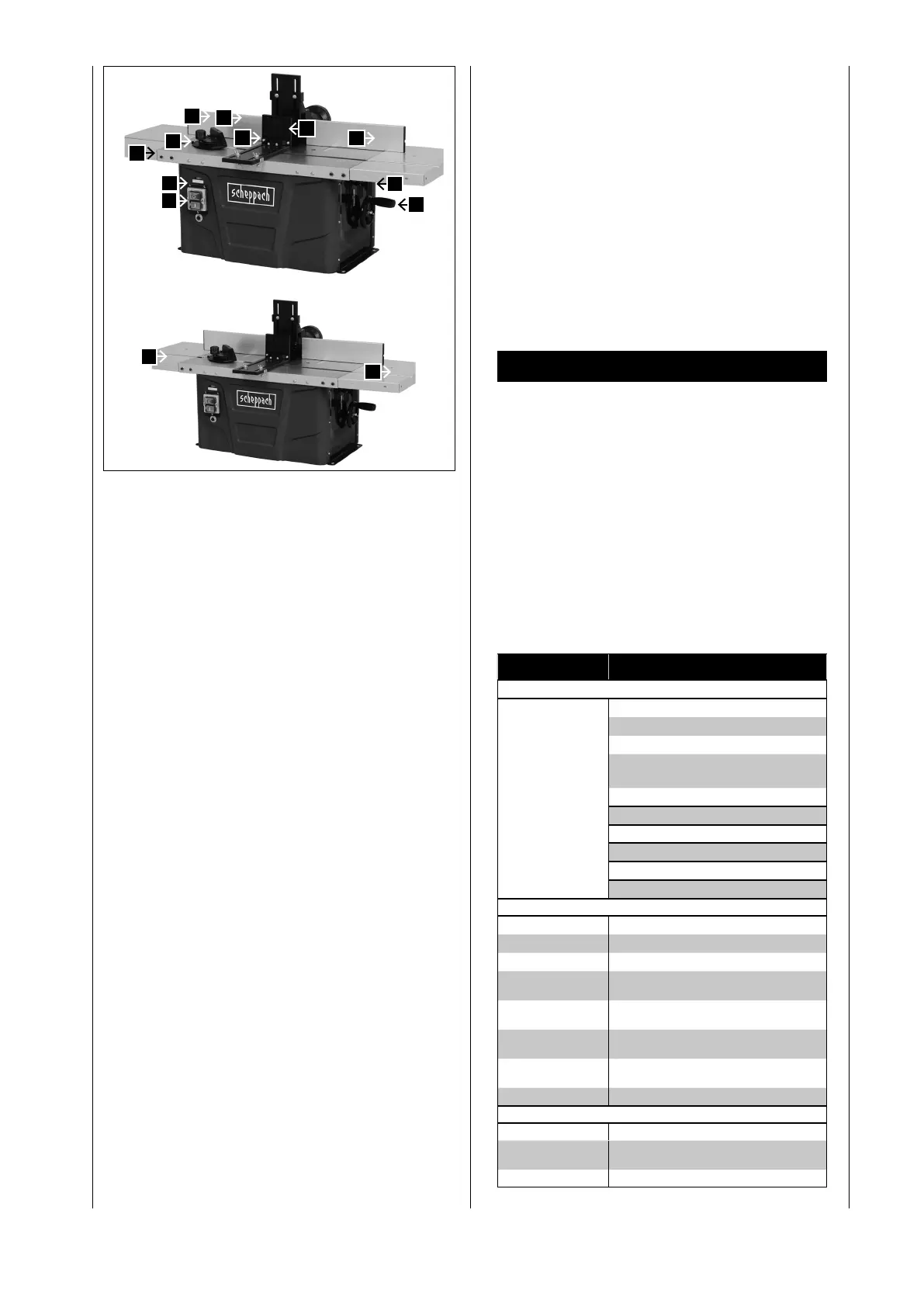

Styring og dele, Fig. 1–2
1 Høvlebænk
2 Advarsel til brug af saven
3
3a Venstre stopstang
3b Højre stopstang
4 Øverste trykstang
5 Side trykstang
6 Højdejustering
7 Skruetvinge
8 Oversavningsklinge
9 Hastighedsjustering
10 Afbryder
11 Forlængelse af bordet til højre
12 Forlængelse af bordet til venstre
hf 50
Størrelse på udstyret
Vertikal spindelform hf 50
2 bord bredde forlængelser
Justeringstap med hættemøtrik M6
Værktøjsafskærmer med
cylinderstift D 6mm x 35 mm
Mitre gauge, komplet
Unbrakonøgle4 mm
Unbrakonøgle 5 mm
Nøgle SW 19
Nøgle SW 24
Betjeningsvejledning
Tekniske data
Mål L/B/T mm
610/360/311
Bordets mål i mm
610/630
Bordets højde i mm
365
Mål på bord bredde
forlængelsen i mm
210/360
Vertikal justering
i mm
0–40
Sikringstilbehør til
bordet i mm
32/47/55
Antal af
omdrejninger min
-1
11500 – 24000
Vægt i kg
23,5
Kraft
Motor V/Hz
230 - 240~ / 50
Accepteret
ydeevne
1500 W
Stik
Schuko
De tekniske data kan ændres!
Fig. 1
Fig. 2
1
2
3a
3b
4
5
6
7
8
9
10
11
12
