Montering
Bemærk:
Inden opstilling eller vedligeholdelse skal der være sluk-
ket for strømmen.
Fastgørelse af maskinen
Når man skal bruge maskinen, anbefales det, at den bli-
ver fastgjort til et arbejdsbord vha. de re huller.
1. Der skal bores huller i monteringsoveraden, mens
der tages hensyn til afstanden mellem de to kse-
ringshuller i bunden.
2. Hvert ben skal fastgøres med bolte (følger ikke med).
3. Boltene skal være tilstrækkelige lange: Tag højde for
tykkelse på det arbejdsborg, hvor maskinen skal fast-
gøres.
4. Brug spændeskiver og skruer på arbejdsbordets over-
ade sammen med møtrikker.
5. Arbejdsbordets overade skal være en passende stør-
relse for at forhindre, at det vipper under arbejdet.
Bemærk: Tjek soliditeten af arbejdsbordets overade
inden brug.
Komponenter til skinne:
A. 1 Sokkelholder
A. 2 Støtte
B Montering
C Skinne 2x
D Trykbar
E Stykke til forlængelse
Monteringsdele til skinne
5 Hættemøtrikker i plastik M6
5 Pakninger 6 mm
5 Bærende bolte M6 x 25
Bordmontering
1 Bærende bolt M6 x 20
1 Bærende bolt M6 x 40
2 Hættemøtrikker i plastik M6
2 Pakninger 6 mm

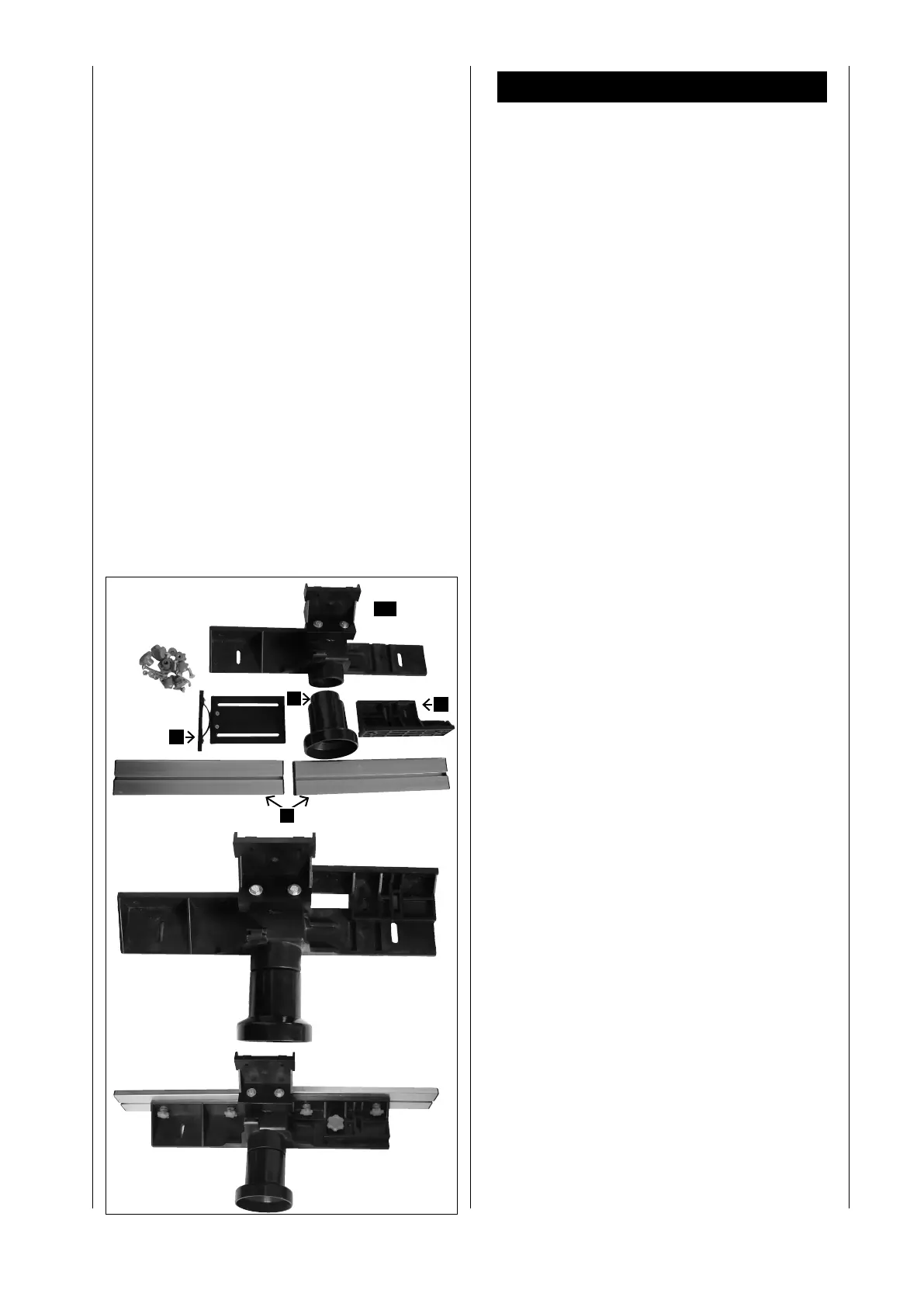

Montering af form barrieren, Fig. 3–5
Montering af form barrieren:
Form barrieren sendes i en papkasse usamlet. Det skal
samles og monteres på arbejdsbordet inden brug.
Trin 1: Montering af del A og B:
Skub monteringen (B) på sokkelholderen (A. 1) i rillen
(se g. 4). Indsæt nu en bærende bolt M6 x 25 i hullet og
skru en hættemøtrik på sammen med en pakning.
Trin 2: Montering af stopbarriererne C
Sæt to bærende bolte i fastgørelseshullerne og skru
dem på med ngrene med en pakning og en hættemøt-
rik. Med rillen skubbes skinnen op på de bærende bolte.
Spænd nu begge hættemøtrikker.
Fig. 4
Fig. 5
Fig. 3
E
D
C
B
A. 1
