Udfør den samme proces på den anden side af skinnen.
Sørg for at fastgøre skinnerne (C) i den rigtige retning.
Kontroller, at skinnerne (C) og sokkelholderen og besla-
get (A. 1 + A. 2) er i samme højde.
Alt efter hvilken type arbejde, du skal lave, fastgør enten
trykdelen i D (Fig. 6.1) eller den transparente beskyttel-
sesskærm vist i Fig. 6.2 på barrieren. Disse to elementer
kan ikke fastgøres samtidig.

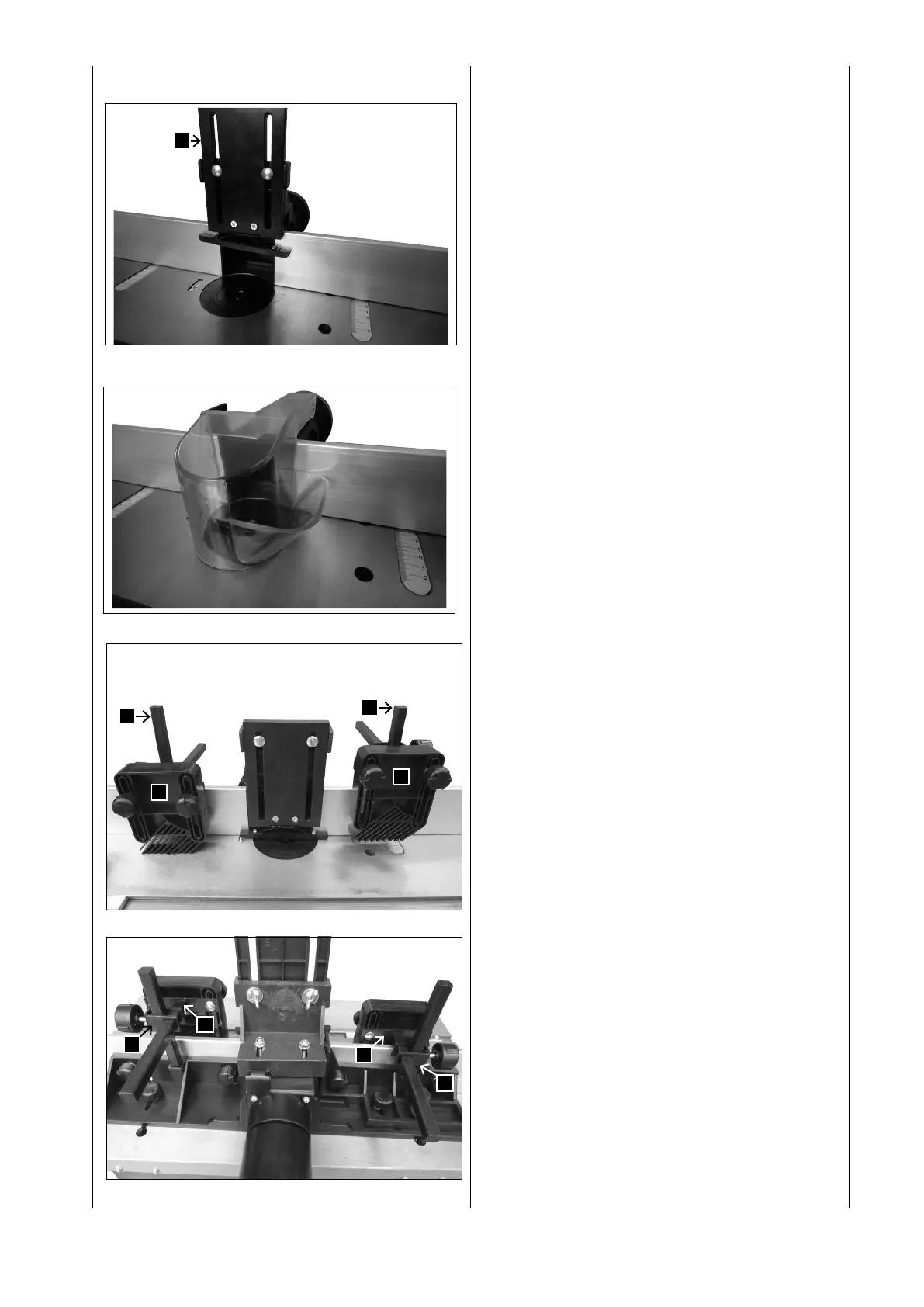

Trin 3: Montering af trykdel D, Fig. 6.1
Sæt trykbaren (D) fast på skinnen med 2 bærende bolte,
2 pakninger og 2 hættemøtrikker.
Trin 4: Montering af den transparente beskyttelses-
skærm, Fig. 6.2
For at gøre dette skal trykstang vist i Fig. 6 fjernes.
Den transparente beskyttelsesskærm beskytter dig mod
kontakt med klingerne.
Placer transparente beskyttelsesskærm ovenpå form bar-
rieren og fastgør den med en stift i det dertil Indrettet hul.
Undersøg om skærmen kan foldes ned og er fastgjort
sikkert.
Dit form barriere er nu klar til brug.
Fig. 7.1 + 7.2
Dele til montering af trykanordning
F Trykramme 2x
G Firkantet monteringsplade 2x
H Firkantet bolt 2x
I Spænde til rkantet bolt 2x
Dele til fastgørelsesdele til trykanordning
2 Unbrakoskruer M6 x 12 (til rkanten herunder)
2 Hættemøtrikker i plastik M6 x 20
4 Bærende bolte M6 x 35
4 Hættemøtrikker i plastik M6
4 Pakninger 6 mm
Opsætning af trykanordningen:
Sæt de 2 rkantede bolte (H) i de 2 rkantede rør og
fastgør dem med de 2 unbrakoskruer.
Fastgør de 2 klemmer (I) på de 2 rkantede bolte (H) ved
hjælp af de 2 hætteskruer i plastik.
Skub derefter de 2 rkantede monteringsplader (G) gen-
nem de 2 åbninger i de 2 klemmer (I).
Til sidst fastsættes trykrammerne (F) til de rkantede
monteringsplader ved hjælp af de 4 bærende bolte, de 4
pakninger og de 4 plastikmøtrikker.
D
Fig. 6.1
Fig. 6.2
Fig. 7.1
H
H
F
F
Fig. 7.2
I
I
G
G
