• Så skal montering af støtte ugte med de to huller
(Fig. 13).
• Sæt de to bolte og de tilhørende spændskiver i de to
huller og spænd dem solidt med en re-vejs topnøgle.
• Derefter skal barrieren installeres på sådan en må-
de, at det kan glide og justeres i forhold til tykkelsen
på emnet.
• Efter anbringelsen skal den fastgøres ved at bruge de
to bolte (Fig.14)
Montering af arbejdsdybden
For at justere eller reducere højden på akslen (bruges
ved justering af højden på savklingerne) skal man dreje
på håndtaget (gur 2, 6) for at kunne reducere eller øge
højden efter behov.
For din egen sikkerhed anbefales det kraftigt at bruge
den savklinge med den laveste højde i relation til bordets
kant til de este opgaver.
Dele til fastgørelse af bordforlængelse:
8 Unbrakoskruer M5 x 20
6 Unbrakoskruer M5 x 12
8 Pakninger 5 mm, små
6 Pakninger 5 mm, store
8 Sekskantede møtrikker M5
14 Låseringe 5 mm
Montering af bordets bredde-forlængelser, Fig.2, 2.1,
11
Bordets bredde-forlængelser forstørrer bordets overa-
de, så det bliver muligt at håndtere større emner og ud-
føre specielle form-opgaver.
Monter forlængerbordet på begge sider med 4 unbra-
koskruer M5 x 20, 4 pakninger, 4 låseringe og 4 seks-
kantede møtrikker M5 hver og på forsiden af bordet med
3 unbrakoskruer M5 x 20, 3 pakninger og 3 låseringe
hver.
Juster bordet og spænd alle skruer.
Tilslutning af udsugningsudstyr til støv til spindel-
formen
Der kan leveres et eksternt udsugningsudstyr eller -en-
hed til at fjerne støv og træsplinter (følger ikke med ma-
skinen).
Sæt slangen af udsugningen på udsugets tilslutnings-
stykke på enden af formbarrieren. Ved brug af slanger
med en diameter på 100 mm skal man bruge en kegle-
formet adapter, som ndes i pakken med udstyret.

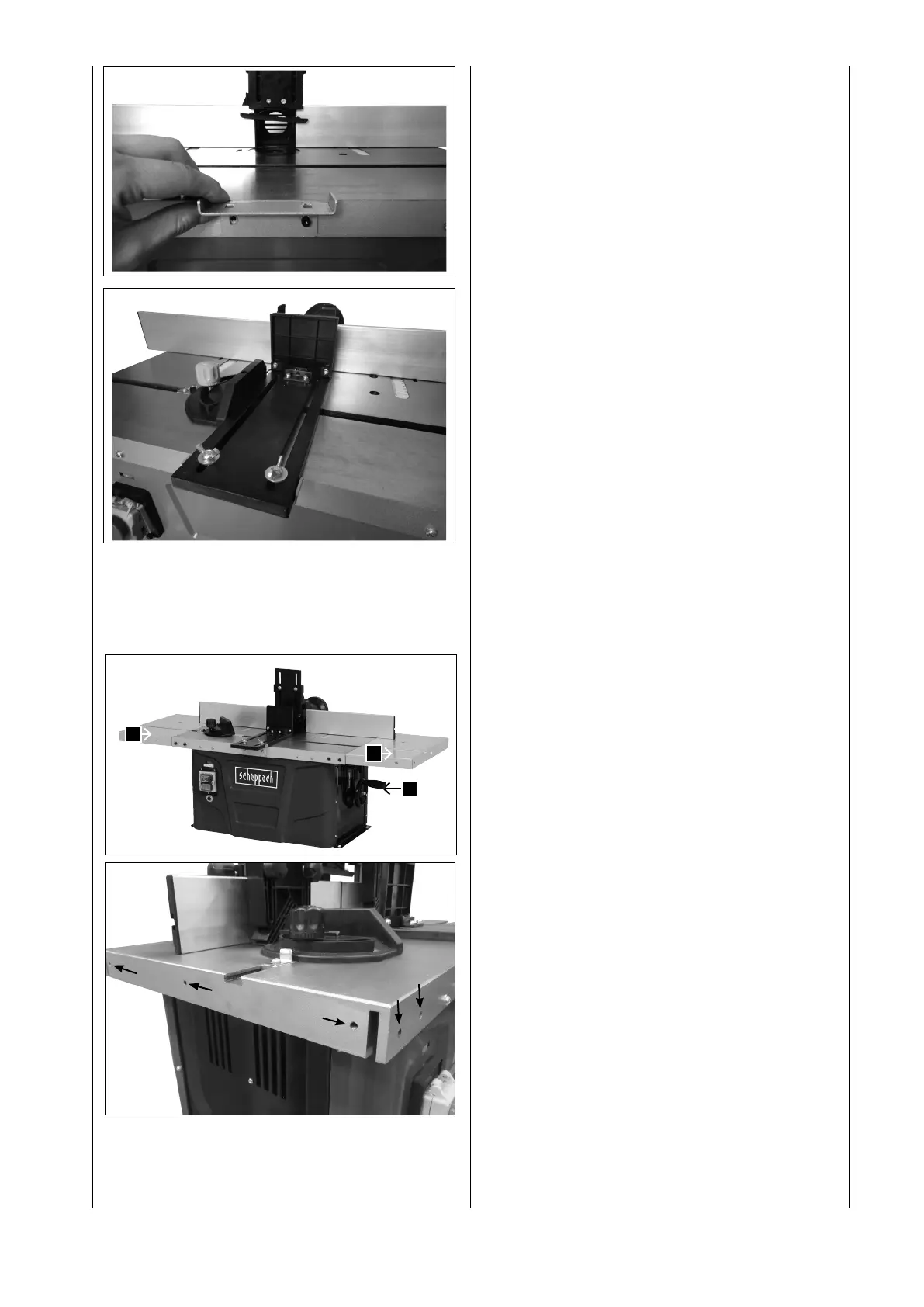

Fig. 13
Fig. 14
6
Fig. 2
11
12
Fig. 2.1
