• Geben Sie bei Bestellungen unsere Artikelnummern
so wie Typ und Baujahr des Gerätes an.

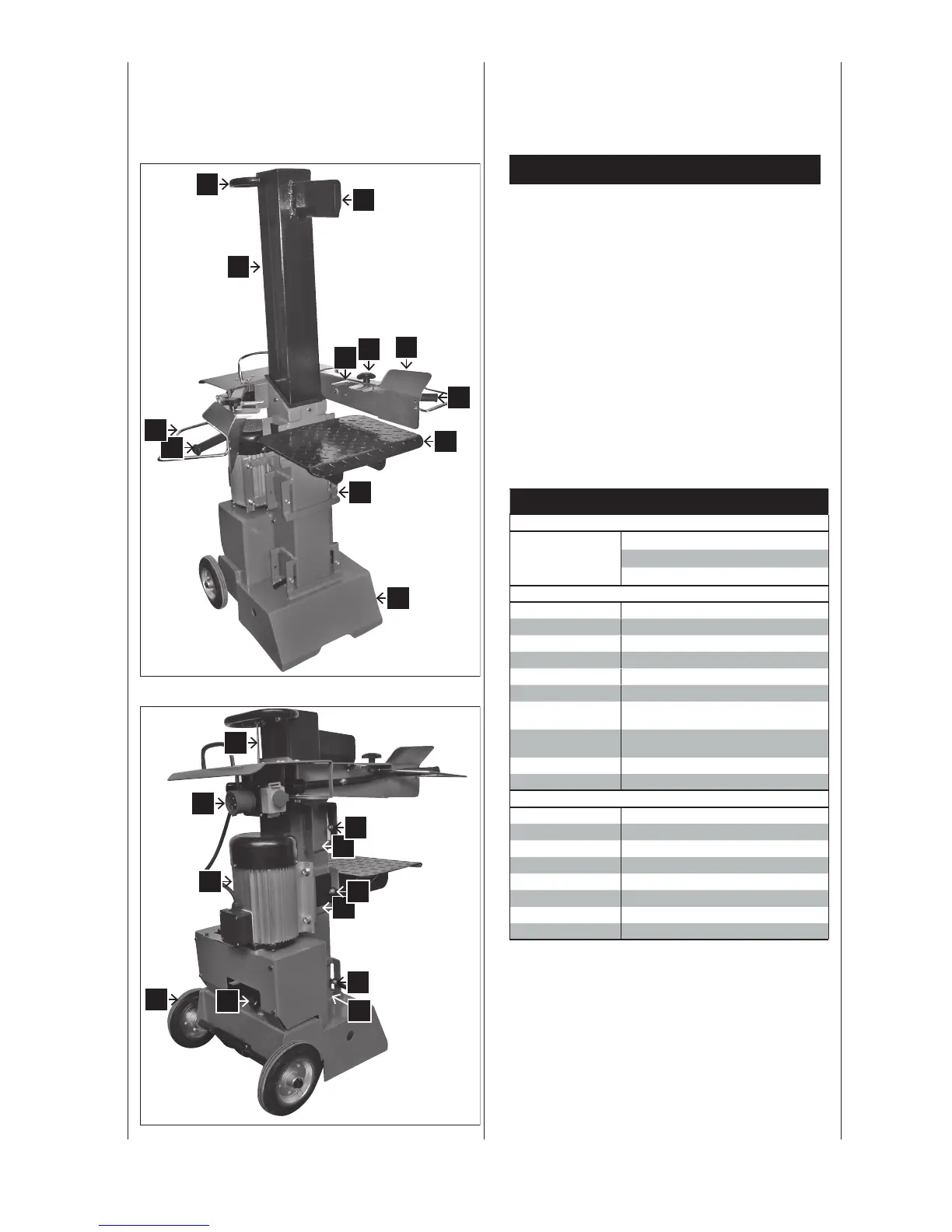

Steuerungen und Teile, Fig 1–2
1 Handgriff
2 Spaltmesser
3 Spaltsäule
4 Einstellschraube für Spannpratze
5 Verstellbare Spannpratze
6 Bedienarm
7 Griffschutz
8 Halterung für Tisch (vorn)
9 Halterung für Tisch (seitlich)
10 Verriegelungshaken
11 Spalttisch
12 Entlüftungskappe
13 Grundgestell
14 Räder
15 Schalter und Stecker
16 Hubeinstellstange
17 Motor
18 Schutzbügel
HL1000v
Lieferumfang
Hydraulischer Holzspalter
Kleinteile/Beipackbeutel
Betriebsanleitung
Technische Daten
Maße T/B/H
830/620/1520
Tischhöhe mm
285/580/780
Arbeitshöhe mm
900
Holzlänge cm
59/78/107
Leistung t max.
10,0
Zylinderhub cm
49
Vorlaufgeschwindigkeit
cm/s
5,5
Rücklauf-
geschwindigkeit cm/s
13,0
Ölmenge l
7,0
Gewicht kg
128,0
Antrieb
Motor V/Hz
400/50
Aufnahmeleistung P1 W
4000
Abgabeleistung P2 W
3000
Betriebsart
S 6/40 %
Motordrehzahl 1/min
1450
Motorschutz
ja
Leerlaufgeräusch dB(A)
88
Phasenwender
ja
Technische Änderungen vorbehalten!
Fig. 2
9
9
9
10
10
10
12
14
15
16
17
Fig. 1
1
2
3
4
5
6
7
8
11
13
18
6
