FR
Open 2.0
Le système ne permet pas la disparition totale de la porte dans le contre-châssis. Elle restera visible sur environ 65mm.
30mm
Distance correcte
entre porte et rail

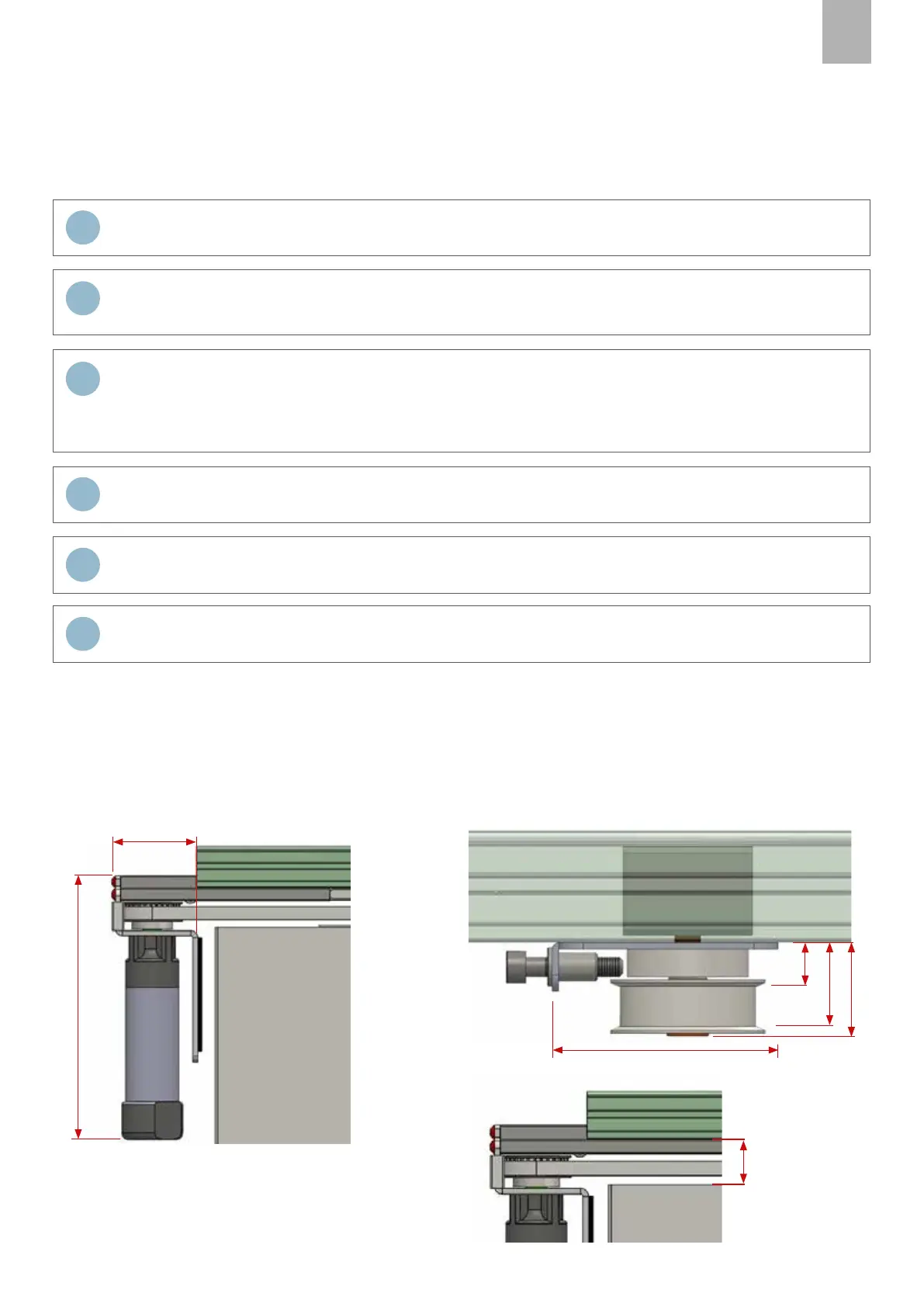

Dimensions du kit
Motoréducteur avec bride d'enclenchement sur
le contre-châssis
Poulie de guidage par tendeur de courroie
VERIFICATIONS PRELIMINAIRES
65
70
210
15
27
30
Contrôler que le kit soit doté de tous ses composants
Vérifier que la longueur de câble fournie (4,5mètres, la partie à l’intérieur du profilé en métal comprise)
soit susante pour couvrir la distance du motoréducteur à la centrale do commande.
Le câble ne doit être ni rallongé ni raccordé.
B
Au cas où le kit soit également commandé par le bouton mural (ou par les 2 boutons muraux), les contacts
d'ouverture-fermeture doivent être des contacts "propres", NON PAS DES CONTACTS ALIMENTES.
Les boutons muraux (et/ou la domotique) doivent donner une impulsion, NON PAS une commande
continue; ils doivent fonctionner comme des boutons INSTABLES: une fois relâchés, ils doivent revenir
automatiquement dans leur position initiale.
C
Vérifier le coulissement correct de la porte dans le rail et enlever les éventuels systèmes de fin de course à
enclenchement ou de blocage, s'ils sont présents.
D
Il est utile de prévoir un interrupteur ON-OFF (non fourni), connecté à la carte (voir page 29 point 30),
pour désactiver l'actionnement et la refermeture automatique.
E
Pour des dimensions de porte inférieures à 800mm en largeur, la barre doit être raccourcie, en retirant avec
précaution le câble à l'intérieur, et en le réintroduisant après avoir vérifié l'absence de bords coupants.
F
Tous les composants (mécaniques et électroniques) doivent être positionnés dans des endroits accessibles
et pouvant être facilement inspectés, à l’abri de l’humidité et des agents atmosphériques.
A
