R1387 DCM2461/SCRIGNO - OPEN2.0 | pagina 4
IT
Verificare che la lunghezza del cavo fornito (4,5metri, compresa la parte all'interno del profilo in metallo)
sia suciente per coprire la distanza dal motoriduttore alla centrale di comando.
Il cavo non deve essere allungato né giuntato.
B
Nel caso il kit venga comandato anche con il pulsante (o i 2 pulsanti) a muro i contatti di apertura-chiusura
devono essere contatti puliti, NON CONTATTI ALIMENTATI.
I pulsanti a muro (e/o la domotica) devono dare un impulso, NON un comando continuo, devono funzionare
come pulsanti INSTABILI: una volta rilasciati devono tornare automaticamente nella posizione iniziale.
C
Verificare il corretto scorrimento della porta nel binario e rimuovere eventuali sistemi di fine-corsa ad
aggancio o blocco se presenti.
D
È utile predisporre un interruttore ON-OFF (non fornito), collegato alla scheda (vedi pag. 13 punto 30),
per disabilitare l'azionamento e la richiusura automatica.
E
Il sistema non permette la totale scomparsa della porta nel controtelaio. Resteranno in vista circa 65mm.
Per misure di porta inferiori a 800mm in larghezza, l'asta va accorciata, sfilando con cautela il cavo al suo
interno, e reinserendolo dopo aver verificato che non vi siano bordi taglienti.
F
Tutti i componenti (meccanici ed elettronici) vanno posizionati in vani accessibili ed ispezionabili con facilità, al
riparo da umidità ed agenti atmosferici.
A
30mm
Distanza corretta
fra porta e binario

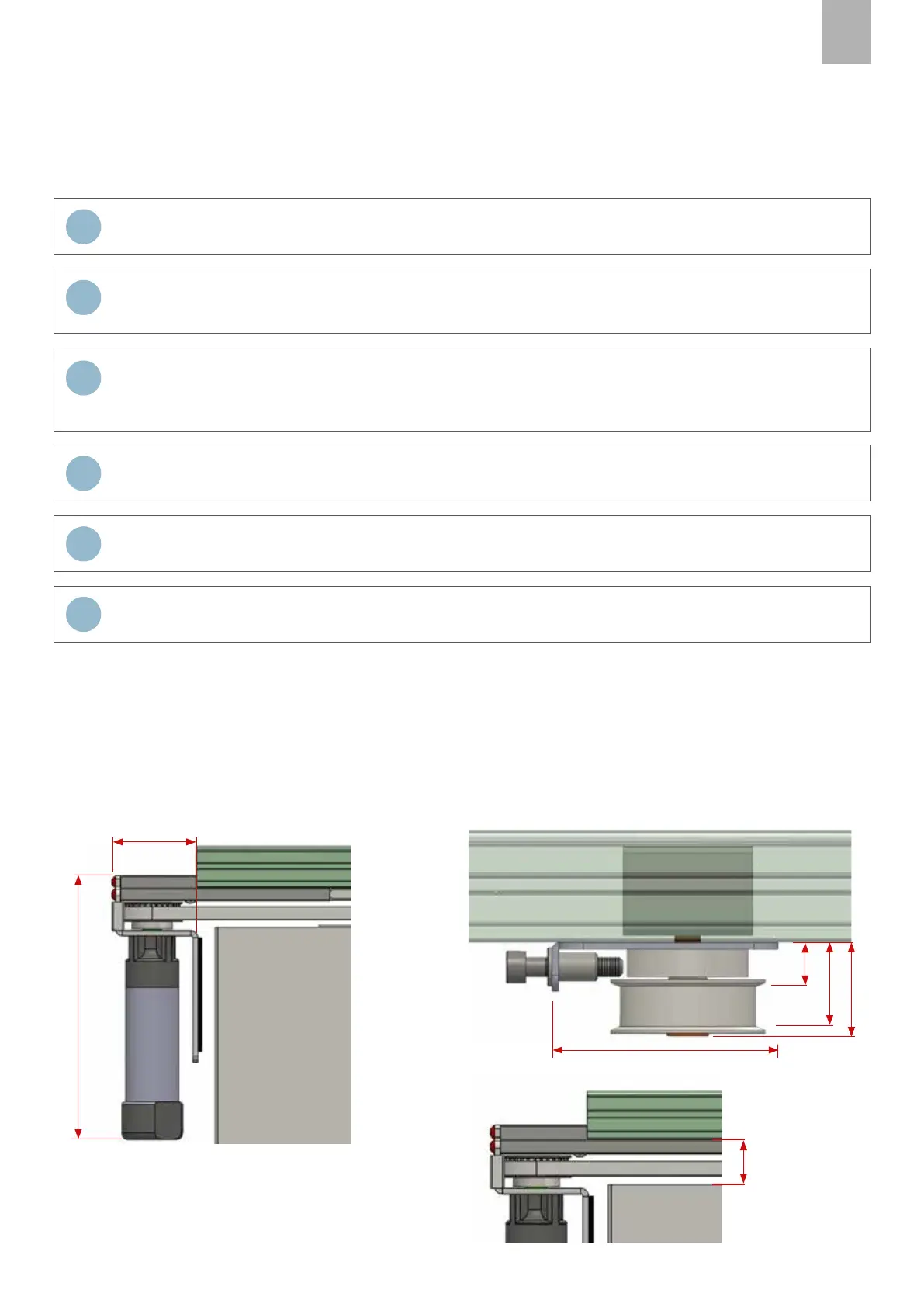

Dimensioni del kit
Motoriduttore con staa di aggancio al controtelaio Puleggia condotta con tendicinghia
VERIFICHE PRELIMINARI
65
70
210
15
27
30
Controllare che siano presenti tutti i componenti del kit.
