FASI DI INSTALLAZIONE
Il motore va installato nella testa del binario dove si trova la battuta di apertura della porta.
Rimuovere la porta, i carrelli ed il fermo di battuta (se presenti), prima di iniziare l'installazione del kit.
G
Versione DOORTECH:
Smontare entrambi i blocchetti e sostituirli con
quelli per la versione Doortech.
Rimontare il blocchetto anteriore.
Pulsanti
(optional)
230V
Rivelatore radar (optional)
APERTURA
Cavo motore
Motore
Elettronica
1a
Interruttore
bipolare

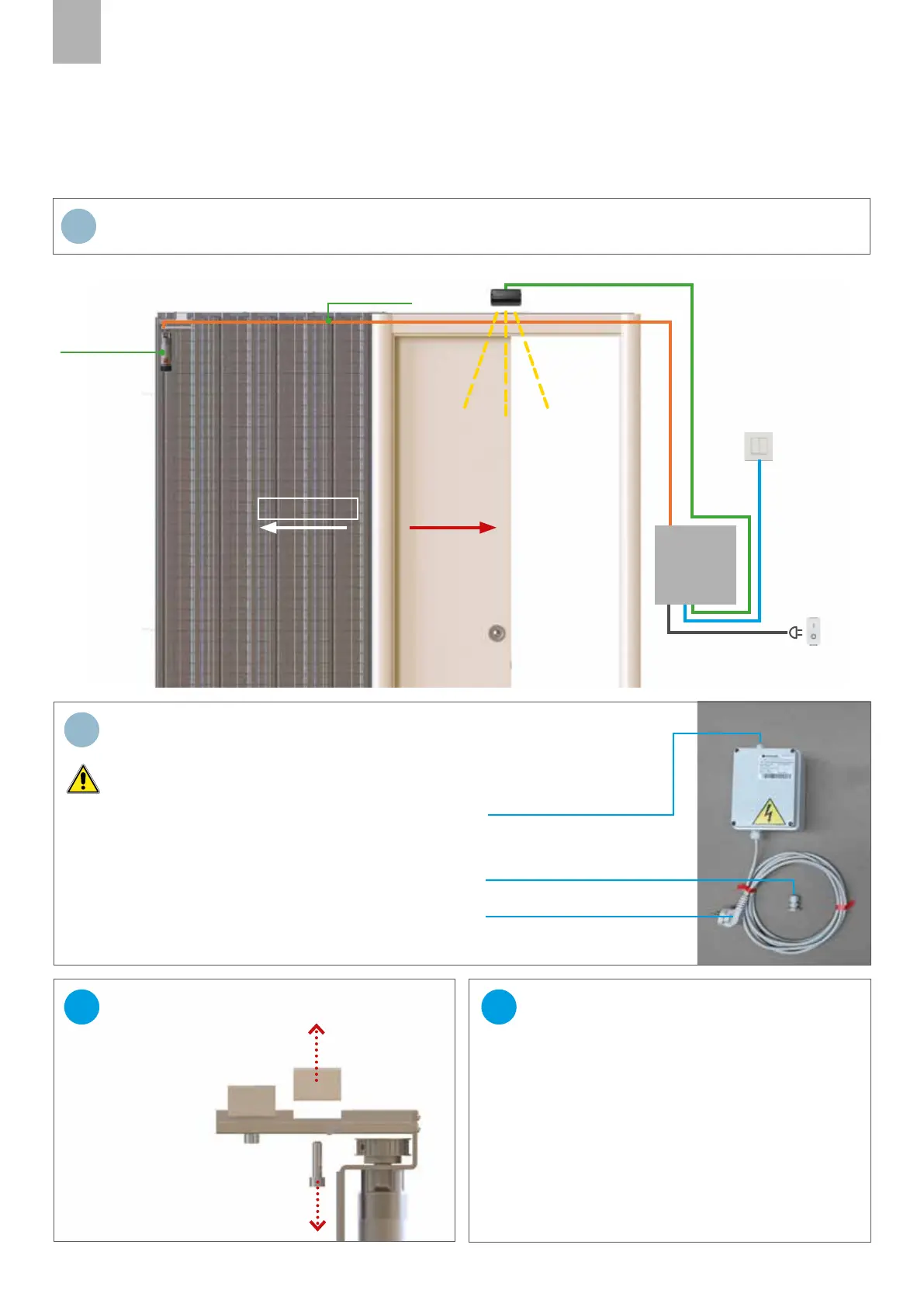

PREDISPOSIZIONI ELETTRICHE
CONNETTORE PG per CAVO
PULSANTI (non fornito)
Nota: la posizione di uscita dei cavi potrebbe dierire da
quella indicata a fianco.
Attenzione: le operazioni di predisposizione
elettrica vanno eseguite esclusivamente da
personale specializzato.
Posizionare la scatola di derivazione in posizione
accessibile, nella zona della battuta di chiusura della
porta, verificando che la lunghezza del cavo del motore
sia suciente. Il cavo non può essere allungato né
giuntato!
INGRESSO CAVO DEL
MOTORE
CAVO ALIMENTAZIONE 230V
H
2
Smontare il blocchetto posteriore.
1
CHIUSURA
