Open 2.0
IT

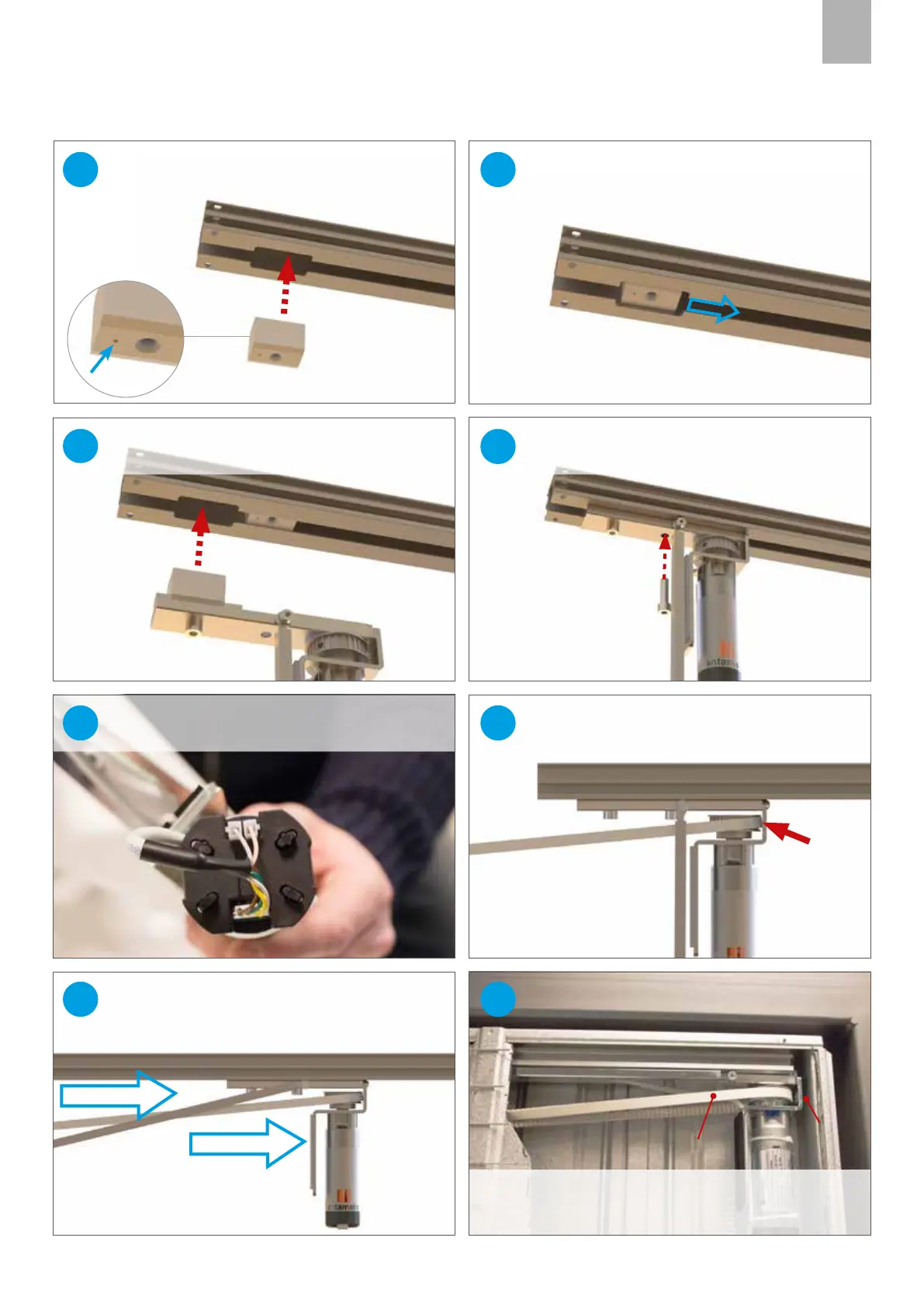

Inserire il gruppo motore.
4
Guidare il blocchetto posteriore all'interno del
binario per qualche centimetro.
Inserire il blocchetto nel profilo binario.
Nota: il segno indica il lato inferiore!
Posizionare la cinghia attorno alla puleggia.
7
Una voltra trovato l'incastro, inserire e serrare la
vite del blocchetto che era stato rimosso.
5
Spingere il gruppo motore fino in fondo al binario,
trattenendo la cinghia. Vedi punto successivo per
posizione corretta.
8
Posizione corretta di montaggio:
1: il motore è sul fondo del binario;
2: la cinghia è ALL'ESTERNO del cavo del motore.
9
1
2
32
Verificare che i 2 fili di alimentazione del motore
siano posizionati con la corretta polarità.
6
-0V +24V
