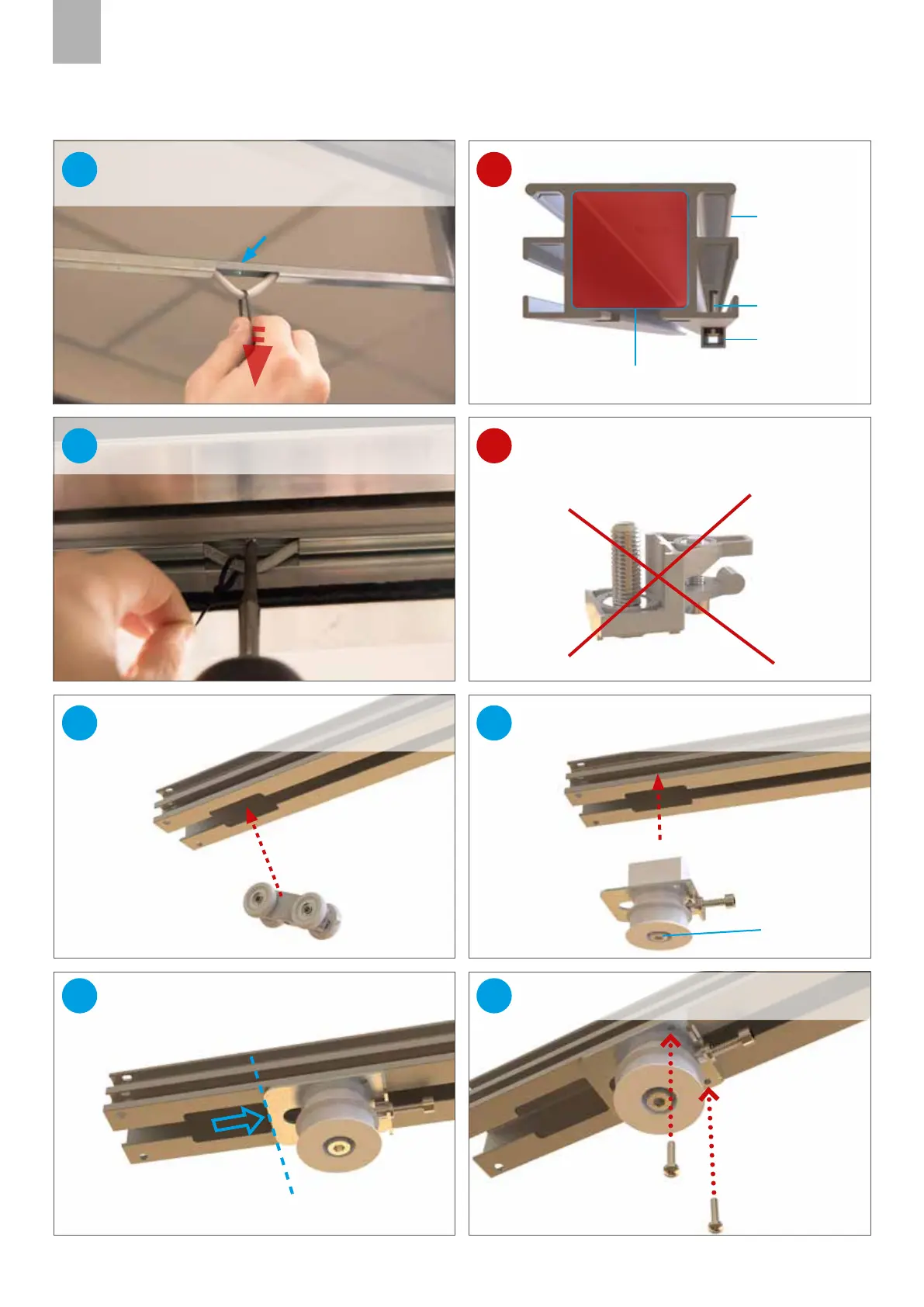

ATTENZIONE: Non usare il fermo di battuta!
!
Fissaggio dell'asta al binario: sfilando leggermente
il cavo contenuto al suo interno, si crea lo spazio per
inserire la vite nell'apposito foro.
Inserire i 2 carrelli nel binario.
12
2x
10
Assicurarsi che il motore sia posizionato in fondo al
controtelaio, e avvitare le 3 viti autoforanti al binario.
A
11
Binario
Asta di fissaggio
Zona di passaggio dei carrelli: attenzione!! NON FORARE QUI!
Vite dell'asta
!
Allineare la staa della puleggia e la fine dell'asola.
14
Avvitare le 2 viti autoforanti.
15
Allentare il bullone (A).
Inserire la puleggia condotta nel binario.
13
