Open 2.0
IT

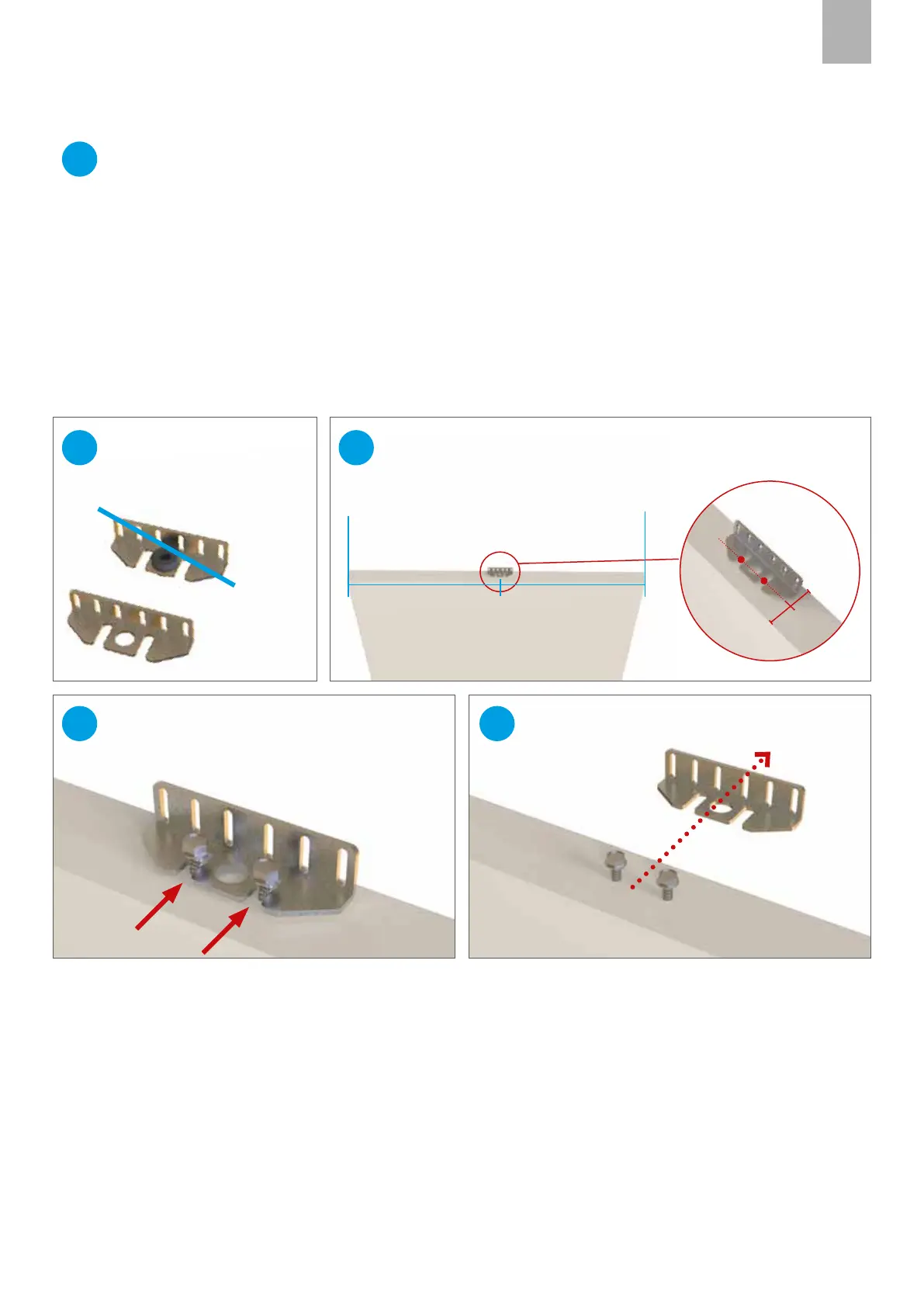

MONTAGGIO DELLA STAFFA DI GIUNZIONE
PER CONTROTELAIO BASE E DOORTECH
Avvitare le 2 viti a testa esagonale, senza serrarle
a fondo.
Rimuovere la staa.
C D
Segnare la posizione dei 2 fori al centro della porta, utilizzando la
staa come riferimento. Forare la porta con una punta adeguata.
B
Battuta di
chiusura
Battuta di
apertura
=
=
Per kit Essential PRO
Predisporre la staa di
giunzione della cinghia in base
al modello di controtelaio
SCRIGNO.
A
16
Per kit BASE
e DOORTECH
(rimuovere
il gommino)
