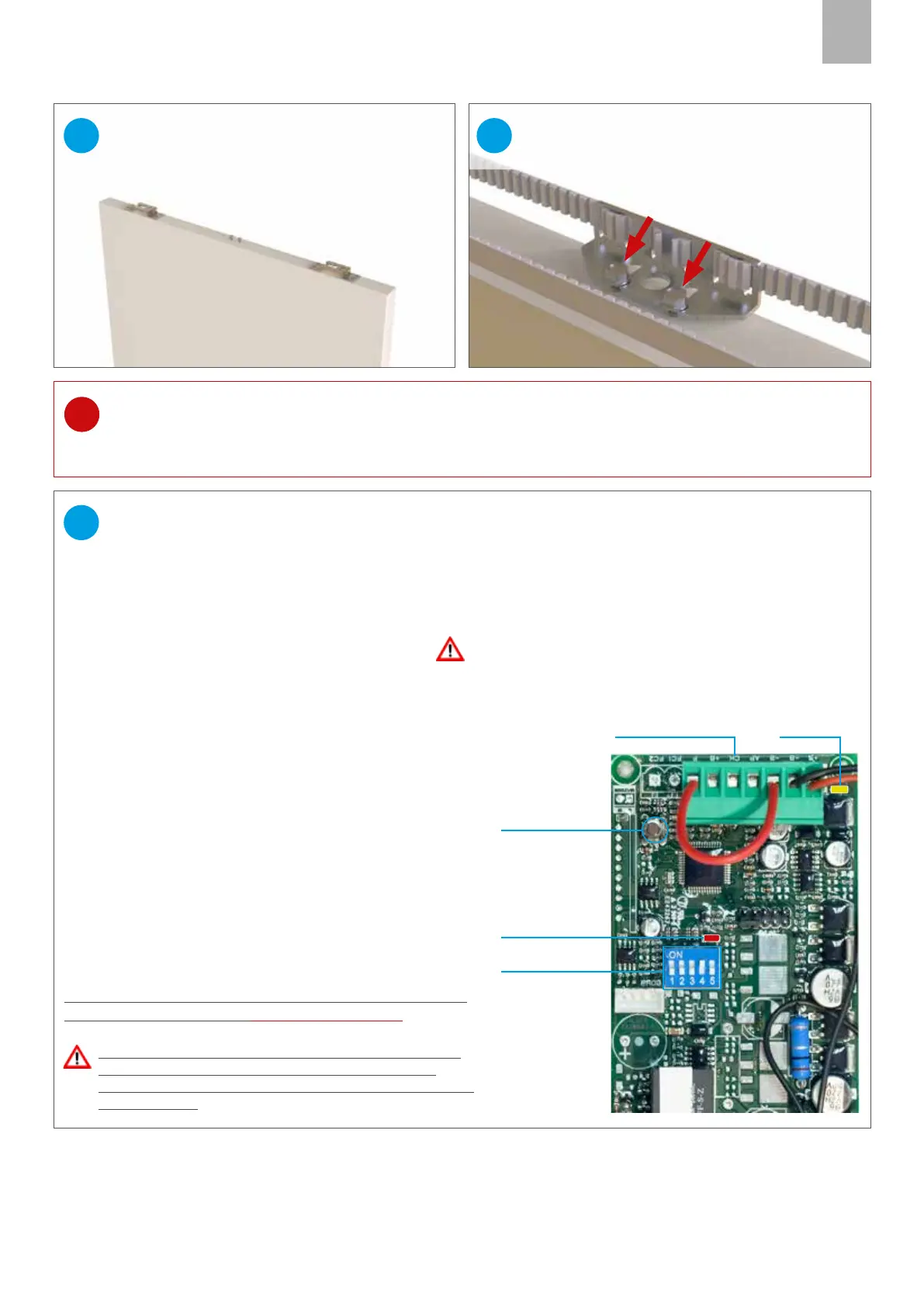

R1387 DCM2461/SCRIGNO - OPEN2.0 | pagina 30
FR
Open 2.0
VERIFIER:
1. L'alignement correct de la courroie, qui doit se déplacer sur un plan parfaitement horizontal.
2. L'absence de frottements ou d'obstacles pendant le mouvement de la porte, sur toute sa course.
A présent, le kit OPEN 2.0 Antamatic est prêt pour être mis en marche.
!
PROGRAMMATION DES BUTEES DE FIN DE COURSE
Dip-switch
Led VerteConnecteur-tour
BOUTON P1
La led verte sur la carte s'allume.
PROCEDURE D'AUTO-APPRENTISSAGE
1. Appuyer sur le bouton P1 jusqu'à ce que la led rouge
commence à clignoter, relâcher le bouton.
Après 2" du début du clignotement, la porte se déplace dans
le sens d'ouverture complète.
Si la porte devait se déplacer dans le sens de fermeture:
le schéma du point 23 n'a pas été suivi correctement. (la
jonction de la courroie est du côté erroné!)
2. Après 2" de l'arrivée en ouverture, la porte se déplace dans
la position de fermeture complète.
3. La led rouge clignote pendant 2" et la procédure
d'acquisition du parcours est terminée.
Si la led rouge continue de clignoter, la procédure ne s'est
pas conclue correctement. (voir page successive)
Led rouge
35
PREPARATION POUR L'AUTO-APPRENTISSAGE DE LA COURSE
• Retirer le connecteur-tour de la carte.
• Vérifier que la porte ne frotte pas et la positionner approximativement à la moitié de sa course.
• Insérer le connecteur-tour.
• Connecter la fiche de l'alimentation au réseau 220V. Attention: parties sous tension.
A la fin de la procédure d'auto-apprentissage, couper
l'alimentation du réseau, fermer le couvercle de la
boîte de dérivation avec précaution, rebrancher la fiche
d'alimentation.
Fixer les brides des chariots en se conformant
aux indications du manuel d'installation de la porte
et du contre-châssis Scrigno.
33
Raccorder la porte avec les chariots et insérer
la bride de jonction dans les deux vis montées
précédemment, en les serrant à fond.
34
