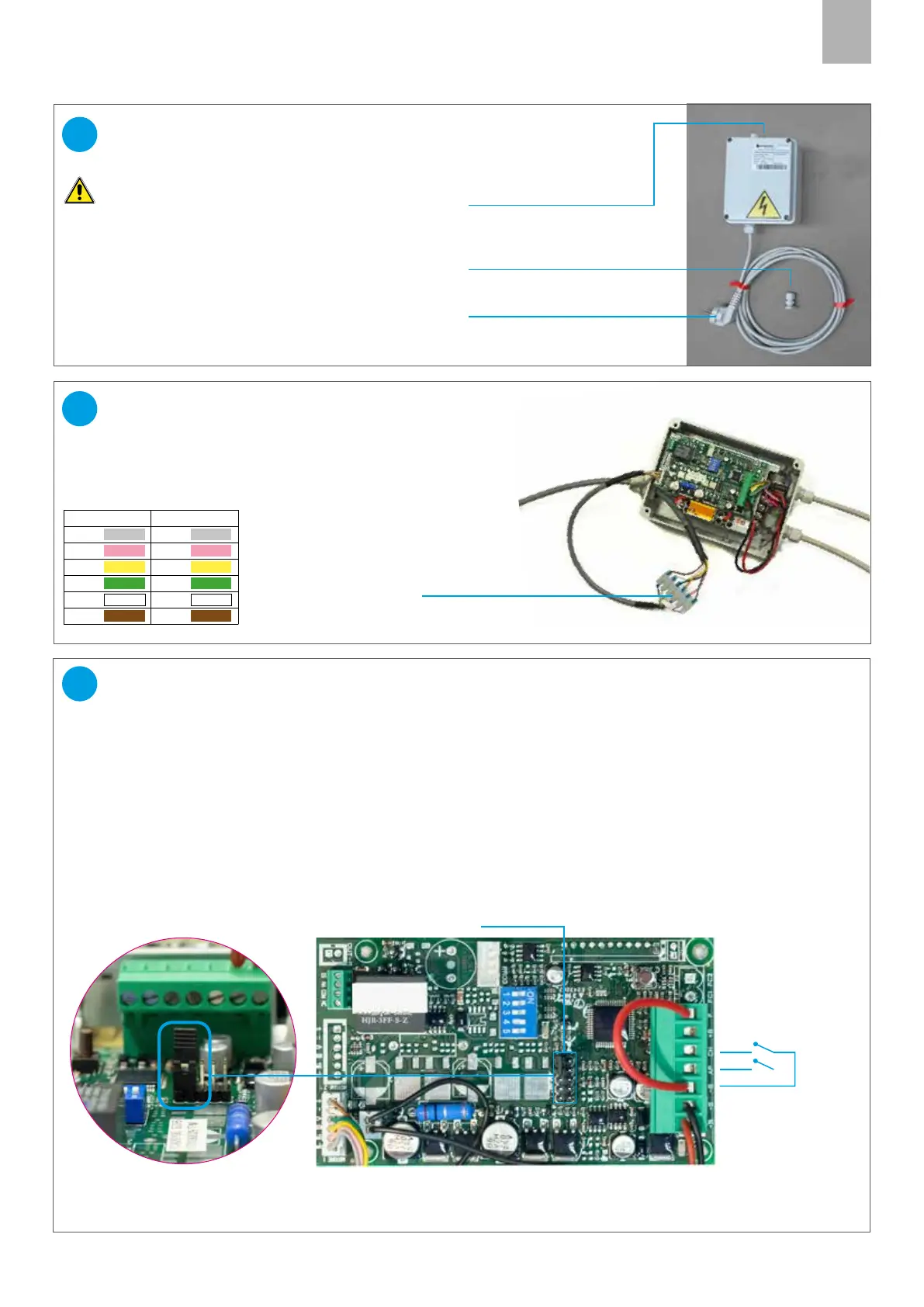

R1387 DCM2461/SCRIGNO - OPEN2.0 | pagina 44
ES
Open 2.0
CAJA DE DERIVACIÓN
CONEXIÓN DEL CABLE MOTOR
CONECTOR PG para CABLE
BOTONES (no suministrado)
ESQUEMA CONEXIÓN CABLES
Conectar los seis hilos del cable motor al tablero
de bornes, siguiendo los colores del esquema:
Nota: la posición de salida de los cables podría ser distinta
de la que se indica junto a estas líneas.
Atención: las operaciones de predisposición
eléctrica deberá llevarlas a cabo exclusivamente
personal especializado.
27
26
Elegir el tipo correcto de botones:
BOTÓN SECUENCIAL (IMPULSIVO, NO ALIMENTADO):
ATENCIÓN: NO QUITAR el PUENTE del CONECTOR J3
Conexión entre el borne (-B) y el borne (CH) (cierre).
Con este tipo de botón se puede activar el cierre automático (ver punto 32).
DOS BOTONES DISTINTOS (IMPULSIVOS, NO ALIMENTADOS):
ATENCIÓN: QUITAR el PUENTE del CONECTOR J3
Conectar el contacto común del botón al borne (-B), el contacto de apertura al borne (AP) y el contacto de cierre al
borne (CH).
Perforar con una broca adecuada la caja de derivación, montar el pasacable PG suministrado con el kit, y hacer pasar
el cable de los botones su interior.
CONEXIÓN DE LOS BOTONES DE APERTURA
28
Puente del conector J3
Común
Abrir
Cerrar
Entradas botones:
(contactos limpios no
alimentados)
Conector J3
ENTRADA CABLE
MOTOR
CABLE ALIMENTACIÓN 230 V
TABLERO DE BORNES
LADO TARJETA LADO MOTOR
Gris Gris
Rosa Rosa
Amarillo Amarillo
Verde Verde
Blanco Blanco
Marrón Marrón
