ES
Open 2.0
COMPROBAR:
1. La correcta alineación de la correa, que ha de moverse en un plano perfectamente horizontal.
2. La inexistencia de roces u obstáculos durante el movimiento de la puerta, a lo largo de toda su carrera.
El kit OPEN 2.0 Antamatic ahora está listo para ser puesto en funcionamiento.
!

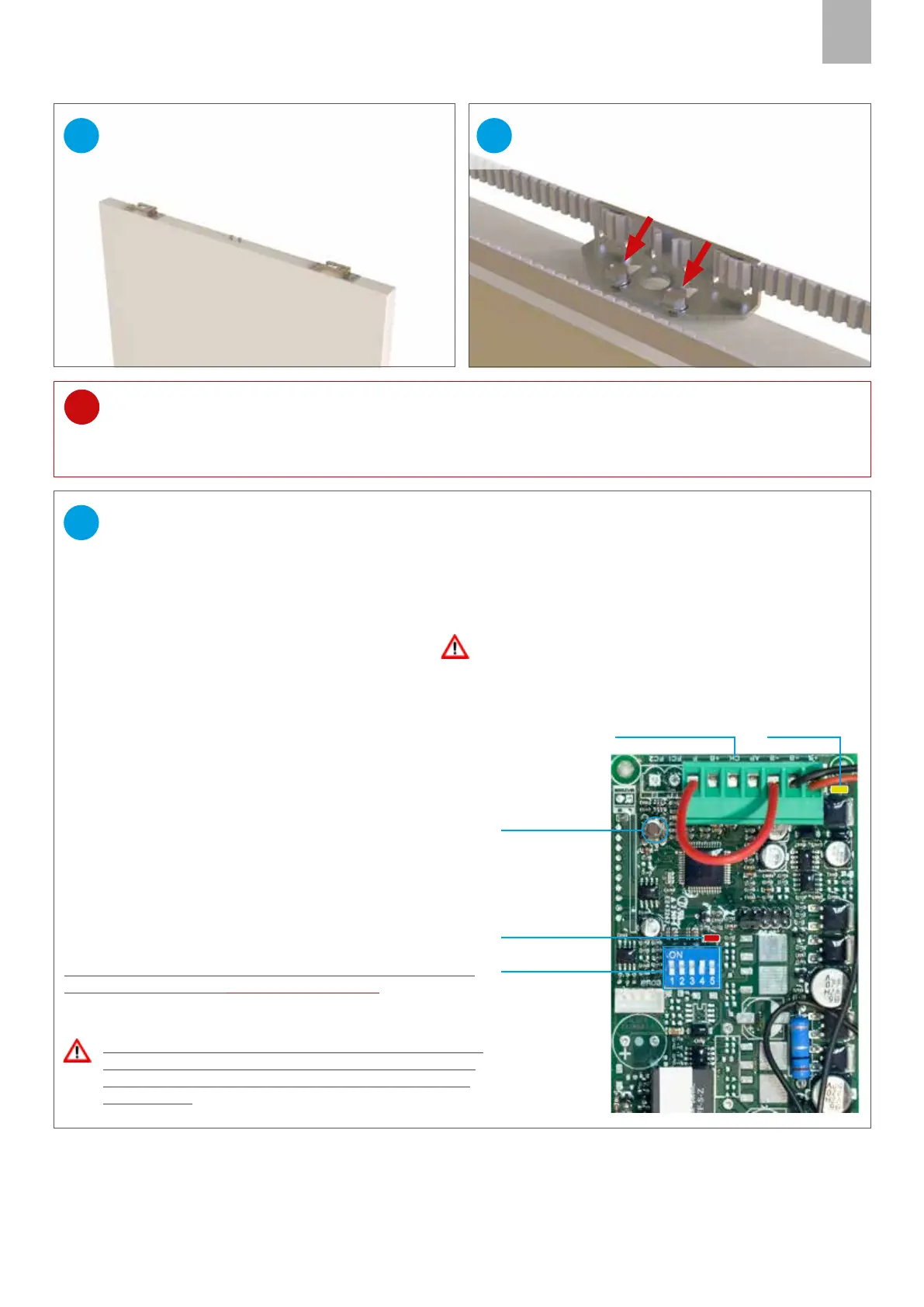

PREPARACIÓN PARA EL AUTOAPRENDIZAJE DE LA CARRERA
DIP
Piloto verdeConector-torreta
BOTÓN P1
El piloto verde de la tarjeta se enciende.
PROCEDIMIENTO DE AUTOAPRENDIZAJE
1. Apretar el botón P1 hasta que el piloto rojo empiece a
parpadear, soltar el botón.
Dos segundos después del comienzo del parpadeo, la puerta
se mueve en la dirección de total apertura..
Si la puerta se mueve en la dirección del cierre:
no se ha seguido correctamente el esquema del punto 23 (la
unión de la correa está en el lado equivocado).
2. Dos segundos después de la llegada a la posición de
apertura, la puerta se mueve hacia la posición de cierre total.
3. El piloto rojo parpadea dos segundos y el procedimiento de
adquisición del recorrido se ha terminado.
Si el piloto rojo sigue parpadeando: el procedimiento no se
ha concluido con éxito. (Ver página siguiente)
Piloto rojo
35
PREPARACIÓN PARA EL AUTOAPRENDIZAJE DE LA CARRERA
• Quitar el conector-torreta de la tarjeta.
• Comprobar que la puerta no tenga roces, y situarla a la mitad de su recorrido aproximadamente.
• Introducir el conector-torreta.
• Conectar el enchufe del alimentador a la red a 220 V. Atención: partes en tensión.
Al término del procedimiento de autoaprendizaje, quitar
la alimentación de la red, cerrar con cuidado la tapa de
la caja de derivación y volver a conectar el enchufe de
alimentación.
Fijar las abrazaderas de los carros, ateniéndose
a las indicaciones del manual de instalación de la
puerta y del premarco Scrigno.
33
Conectar la puerta a los carros, e introducir la
abrazadera de unión en los dos tornillos montados
anteriormente, apretándolas a fondo.
34
