Open 2.0
DE
Prüfen, ob die Länge des gelieferten Kabels (4,5 m, einschließlich Teil innerhalb des Metallprofils)
ausreichend ist, um der Distanz zwischen Getriebemotor und Steuerzentrale gerecht zu werden.
Das Kabel darf weder verlängert noch mit Verbindungen versehen werden.
B
Soll das System des Bausatzes auch über die Taste (oder 2 Tasten) an der Wand angesteuert werden, müssen die
Kontakte der Önung-Schließung störungsfrei sein, d.h., es dürfen KEINE VERSORGTEN KONTAKTE sein.
Die an der Wand installierten Tasten (und/oder die Heimelektronik) müssen einen Impuls ausgeben, d.h.
KEINEN länger anhaltenden Befehl, und als INSTABILE Tasten funktionieren: Nach dem Loslassen müssen sie
automatisch in die Ausgangsposition zurückkehren.
C
Prüfen, ob die Tür in der Laufschiene einwandfrei gleitet; ggf. eventuelle Einklink- oder Verriegel-
Endanschlagsysteme entfernen, sofern vorhanden
D
Es empfiehlt sich, einen EIN-AUS-Schalter (nicht geliefert) mit Anschluss an der Karte (siehe S. 77, Punkt 30)
vorzusehen, um die Aktivierung und das automatische Wiederverschließen ausschalten zu können.
E
Das System erlaubt nicht das vollständige Einschieben des Türflügels in den Kastenrahmen. Es bleiben etwa 65 mm
sichtbar.
An Türen mit einer Breite unter 800 mm muss die Stange verkürzt werden; hierzu das Kabel im Innern
vorsichtig herausziehen, die Stange schneiden, ohne scharfe Kanten zurückzulassen, und das Kabel wieder
einfügen.
F
Alle Komponenten (mechanische und elektronische) sind in leicht zugänglichen und leicht überprüfbaren
Bauräumen zu positionieren, die gegen Feuchtigkeit und witterungsbedingte Einflüsse geschützt sind.
A
30mm
Korrekter Abstand
zwischen Tür und
Laufschiene

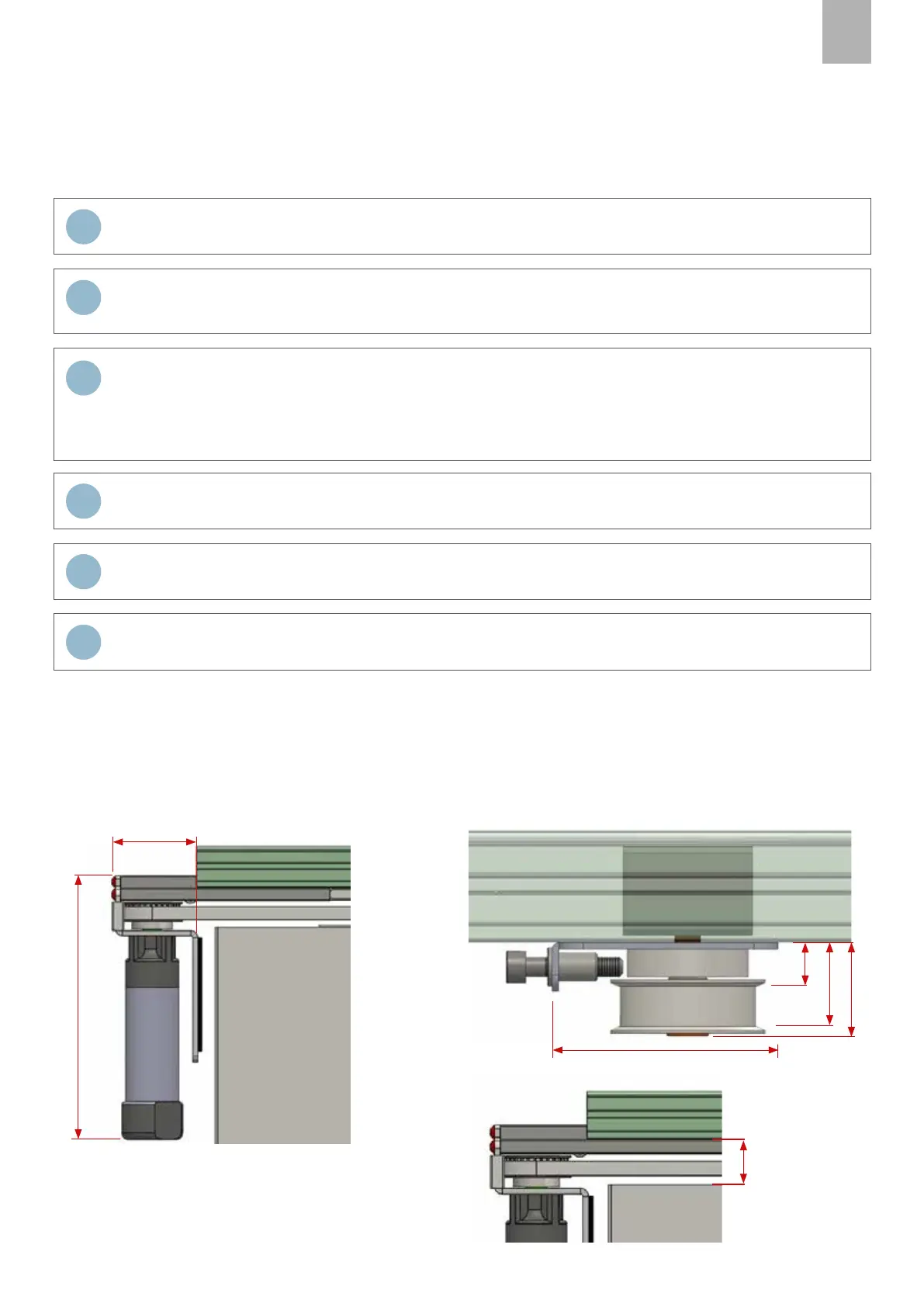

Abmessungen
Getriebemotor mit Einklinkbügel am Kastenrahmen Getriebene Riemenscheibe mit Riemenspanner
VORABPRÜFUNGEN
65
70
210
15
27
30
Prüfen, ob alle Komponenten des Bausatzes vorhanden sind.
