59
ES
Perforar la base de soporte de hormigón e instalar los 4 tornillos metálicos o químicos para fijar su placa de
soporte motor. Pasar todos los cables de alimentación y de accessorios. Asegurarse, con ayuda de un nivel
a burbuja de que la placa de fijación del motor esté bien nivelado. Posicionar el motor y fijarlo con los dos
tornillos incluídos.

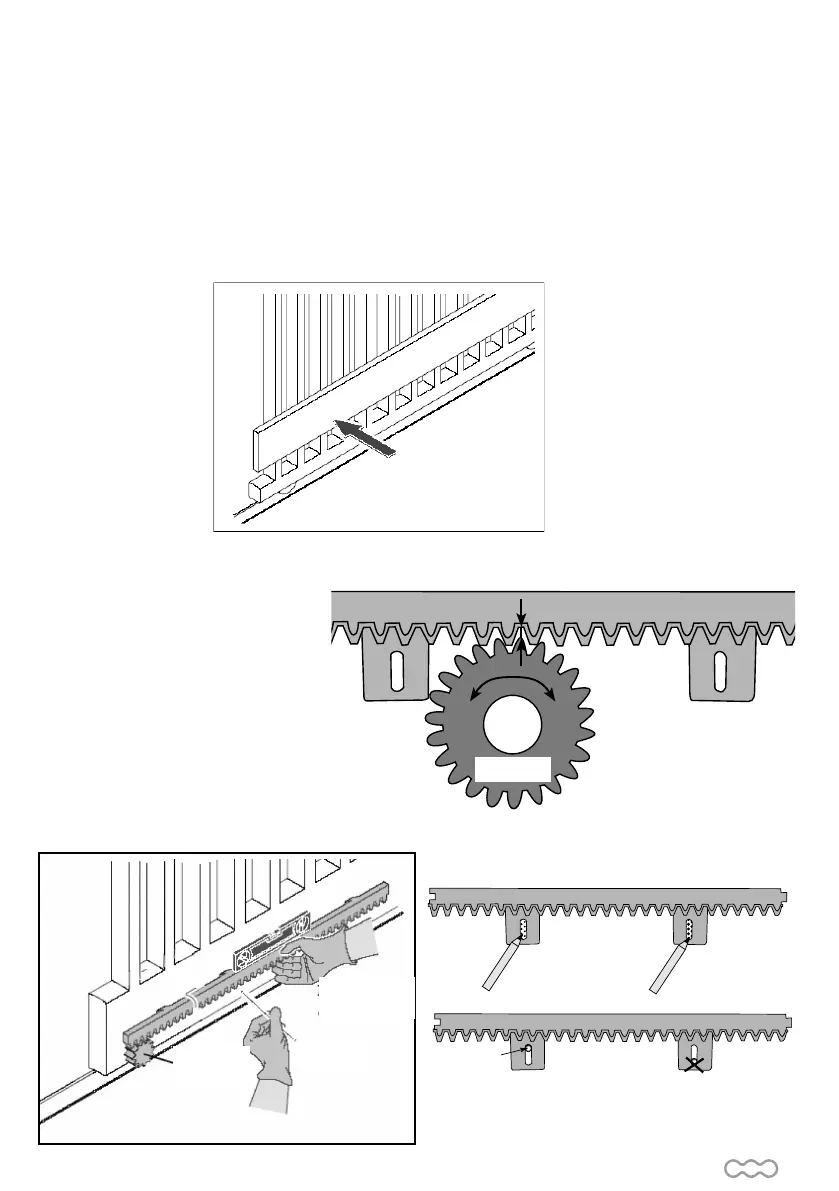

Fijación de las cremalleras :
Las cremalleras incluídas, en material termoplástico con inserto de acero son adecuadas para portales hasta
500 Kg. Se colocan facilmente por simple atornillado. Suministramos los tornillos de autoperforación.
Si su portal, no permite el montaje directo de las cremalleras, será necesario crear una nueva base de apoyo :
Para posicionar la primera cremallera,
dejar un espacio de 2 mm entre la rueda
dentada del motor et la cremallera como
indicado en la ilustración siguiente :
2 MM
RUEDA DENTADA
DEL MOTOR
Luego trazar sus marcas para atornillar los tornillos de autoperforación como indicado a continuación :
-
Remarked
Cra
yon
C
ray
on
Remarked
Piercing to
effectuate
Never pierce
at the bottom
Haut
Bottom
(Figure 4)
Piercing
1.5 to 2 mm (cm)
(Figure 5)
-
Remarked
Cra
yon
C
ray
on
Remarked
Piercing to
effectuate
Never pierce
at the bottom
Haut
Bottom
(Figure 4)
Piercing
1.5 to 2 mm (cm)
(Figure 5)
trazado
trazado
abajo
arriba
Atornillar el tornillo de autoperforación hacia la aprte
de arriba del agujero longitudinal de su cremallera.
Base de apoyo
MARCAR
Mantener
de nivel
Engranajes
de motores
