SCS Sentinel prim' OneGate 3 - C4- Schéma de Câblage

8 FR
feu
clignotant
photocellules
RX TX
jaune
jaune
blanc
vert
rouge
rouge
noir
noir
vers fin de course vers moteur vers transformateur
ENTRÉE CONTACT SEC
sélecteur
à clé
bouton
poussoir
interphone
2 battants (ouverture totale)
ou
ou

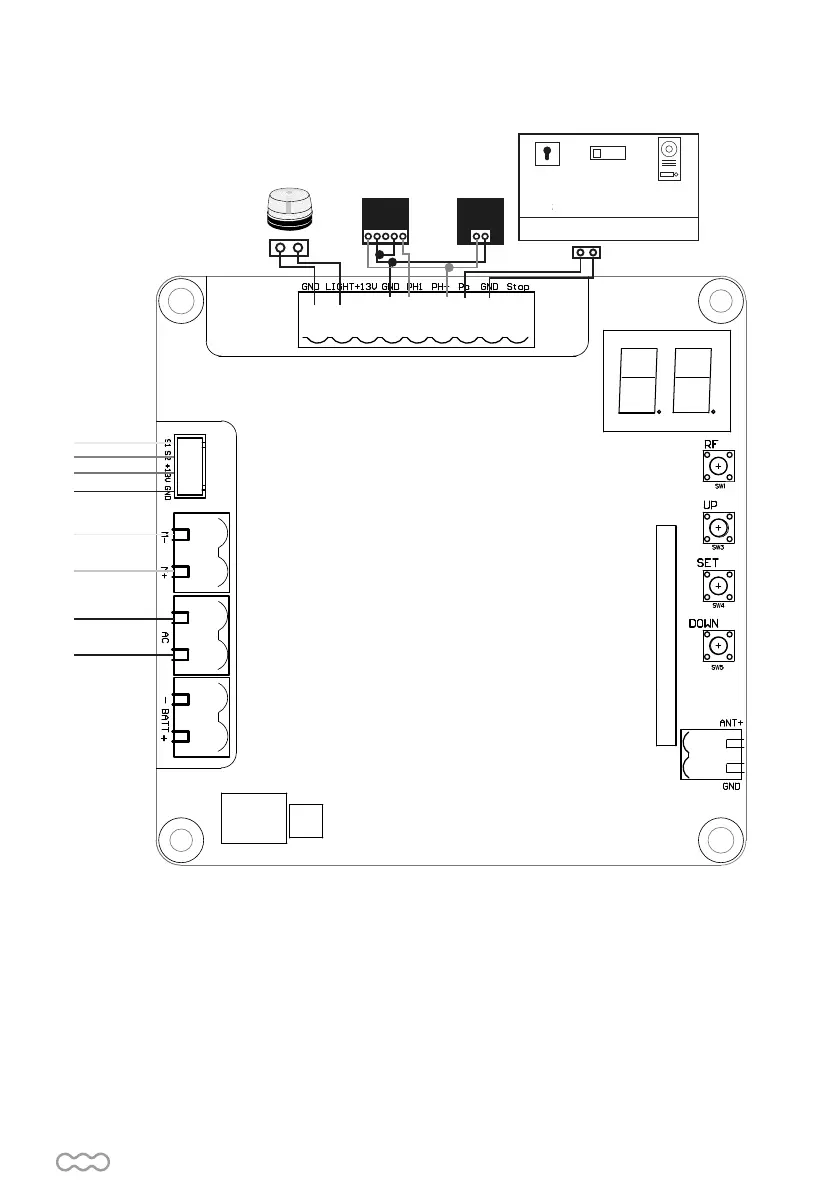

C4- Schéma de câblage
P501 BH PCB2 12V VSCS
Ouverture totale
