SCS Sentinel prim' OneGate 3 - C4- Esquema de Cables

61
ES

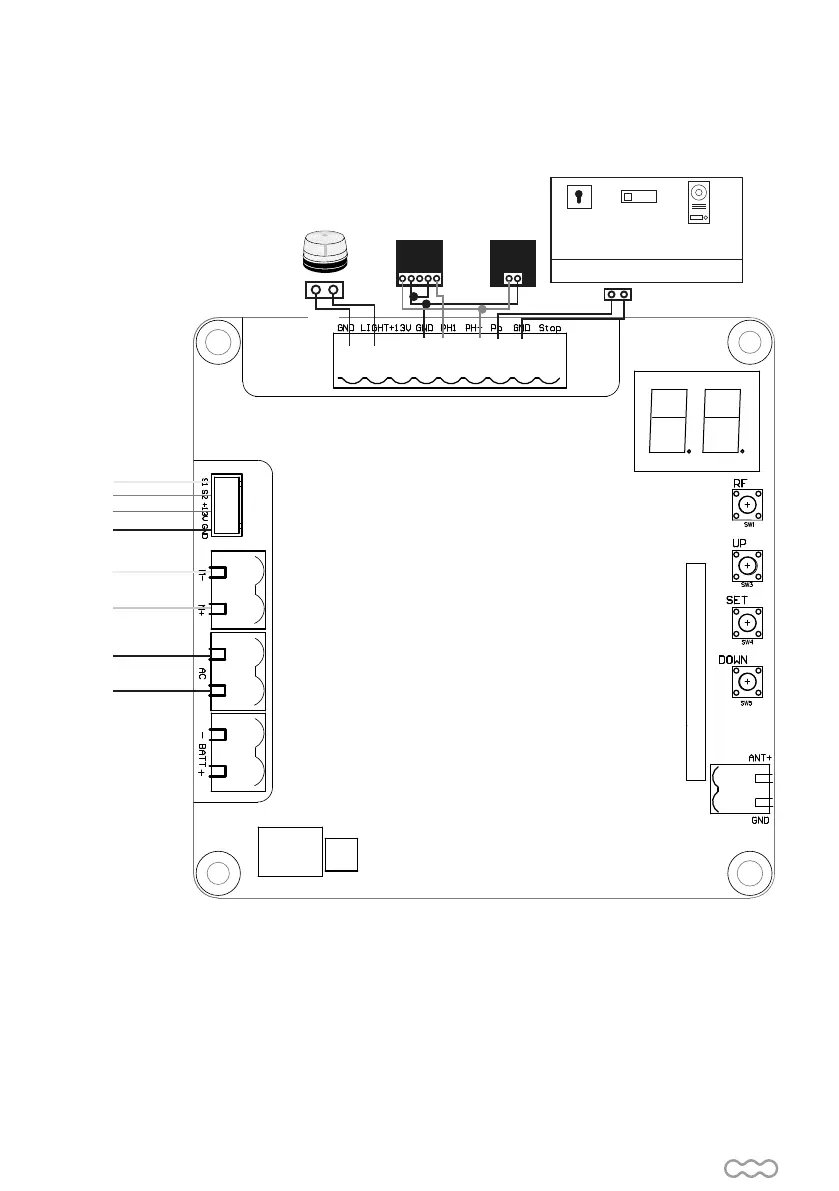

C4- Esquema de cables
feu
clignotant
photocellules
RX TX
amarillo
amarillo
blanco
verde
rojo
rouge
noir
negro
Hacia fines de carrera
Hacia motor
Hacia transformador
Intercomunicador
o o
Interruptor
de llave
Pulsador
CONTACTO SECO
2 batientes (apertura total)
P501 BH PCB2 12V VSCS
Fotocélulas
Luz
intermitente
negro
rojo
Apertura total
