PV150+ Quick Start Guide
Viso Resistencia de aislamiento mínima
250V 0.5M
500V 1.0M
1000V 1.0M
Campos de medición
Límites de aislamiento
Mensajes de advertencia
Descarga al PC
1. Conecte el PV150+ al PC usando el cable USB.
2. (Esto creará un puerto COM en el PC).
3. Ejecute la aplicación Seaward Solar Datalogger en el PC.
4. Seleccione el puerto COM correcto.
5. (Use el menú de ayuda – guía para resolución de problemas, para ayudarle a encontrar
el puerto COM correcto). Haga clic en el botón Descargar.
6. Mantenga pulsado el botón Recuperar en el PV150+.
Función Rango
Rpe 0 - 199/30V - 440V
Vo/c 5V - 1000V
Is/c 0.5A - 15A
Insulation 0.05M - 199M
I ac/dc 0.1A - 40A

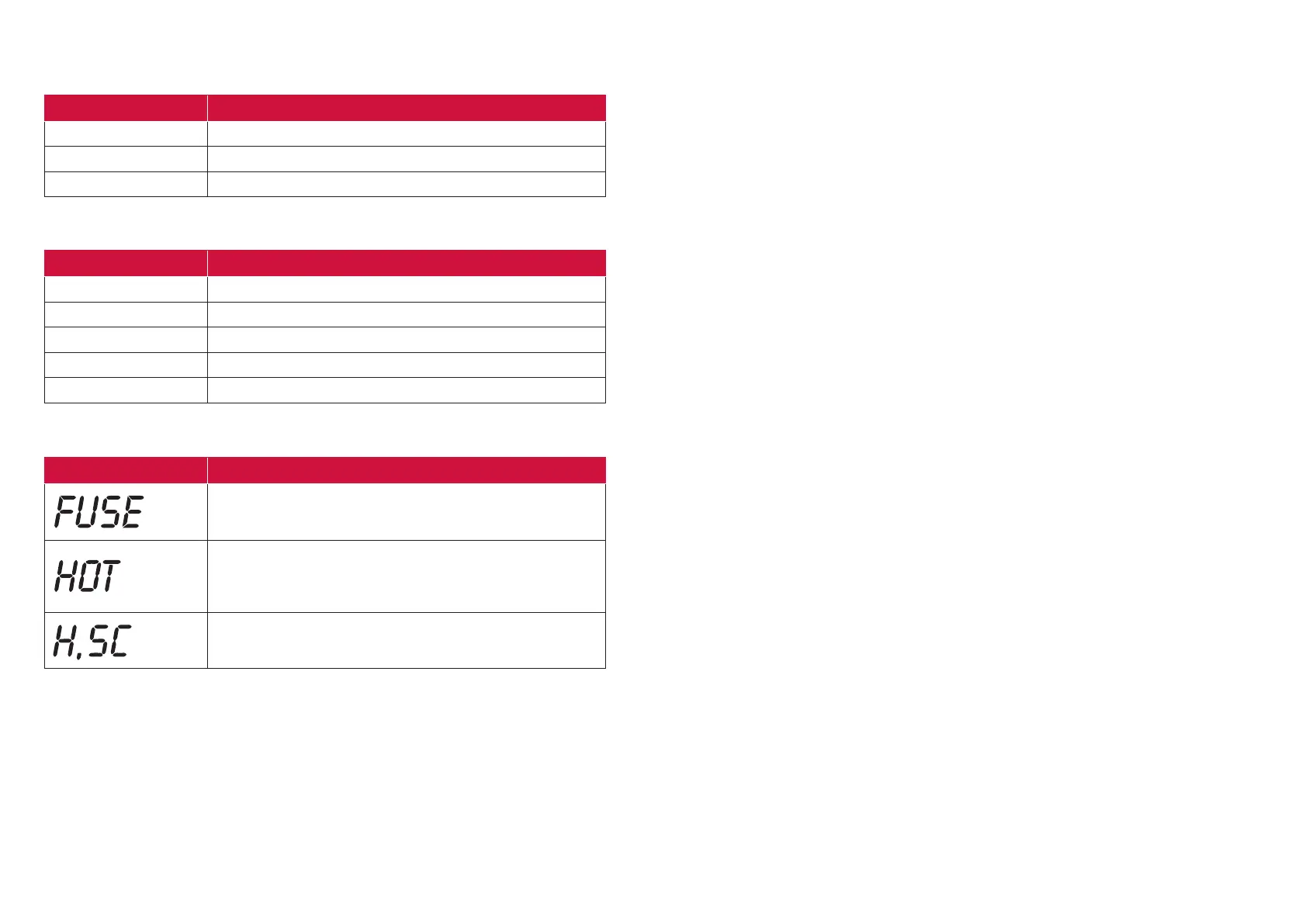

Mensaje de error Solución
El fusible interno se ha fundido. Consulte la sección 8.5 en
las instrucciones de funcionamiento para los detalles sobre
el cambio de fusible.
La electrónica interna del PV150+ ha alcanzado la
temperatura máxima segura. Esto puede ocurrir después
de repetidas mediciones de intensidades de cortocircuito
elevadas.
Deje enfriar la unidad antes de volver a usarla. La intensidad
de cortocircuito en CC ha sobrepasado el valor nominal
máximo de 15A. Se ha abortado la secuencia de medición.
Acoplamiento con el Survey 200R
1. Asegúrese que no haya otras unidades funcionando en las proximidades.
2. Apague ambas unidades, el PV150+ y el Survey 200R.
3. En el Survey 200R, pulse y mantenga pulsadas las teclas ON y OFF.
4. En el PV150+, pulse y mantenga pulsadas las teclas Rpe y Auto.
5. Cuando el PV150+ se ha acoplado con éxito, sonará un pitido y se visualizará el número
de serie del Survey 200R.
6. La línea superior del visor del PV150+ mostrará el icono de w/m2.
Desacoplamiento del Survey 200R
1. Asegúrese que no haya otras unidades funcionando en las proximidades.
2. Apague la unidad PV150+.
3. En el PV150+, pulse y mantenga pulsadas las teclas Rpe y Auto. Mantenga ambos
botones apretados durante unos 10 segundos.
4. El PV150+ emitirá un pitido y la pantalla se borrará. La unidad ha dejado de estar
acoplada al Survey 200R.
5. La línea superior del visor indicara Rpe ohmios.
Solarlink
1. Acople el PV150+ y el Survey 200R.
2. Para activar/desactivar el Solarlink, pulse y mantenga apretada la tecla de temperatura
del Survey 200R y pulse un momento la tecla OK.
3. Cuando el Solarlink está activo, hay un icono centelleando encima de la tecla de
temperatura.
4. Si el Survey 200R está dentro del alcance, el PV150+ indicará la irradiancia medida.
5. Si el Survey 200R no está dentro del alcance, o si el valor medido está fuera del campo
de medición, el valor de la irradiancia en el PV150+ estará sustituido por “- - - -“.
Cambio del tiempo de auto-apagado
1. Apague la unidad PV150+.
2. Pulse y mantenga pulsada la tecla NULL y pulse simultáneamente las teclas ON y OFF.
Siga pulsando la tecla NULL.
3. El visor mostrará “OFF” en la línea 1 y el tiempo de apagado (en minutos) en la línea 2.
4. Mantenga pulsada la tecla NULL y pulse la tecla Viso. Cada pulsación de la tecla Viso
incrementará el tiempo de apagado.
5. Aumente más allá de 10 para volver a 1 minuto.
