PV150+ Quick Start Guide
Auto Test (Vo/c Is/c y
resistencia de aislamiento)

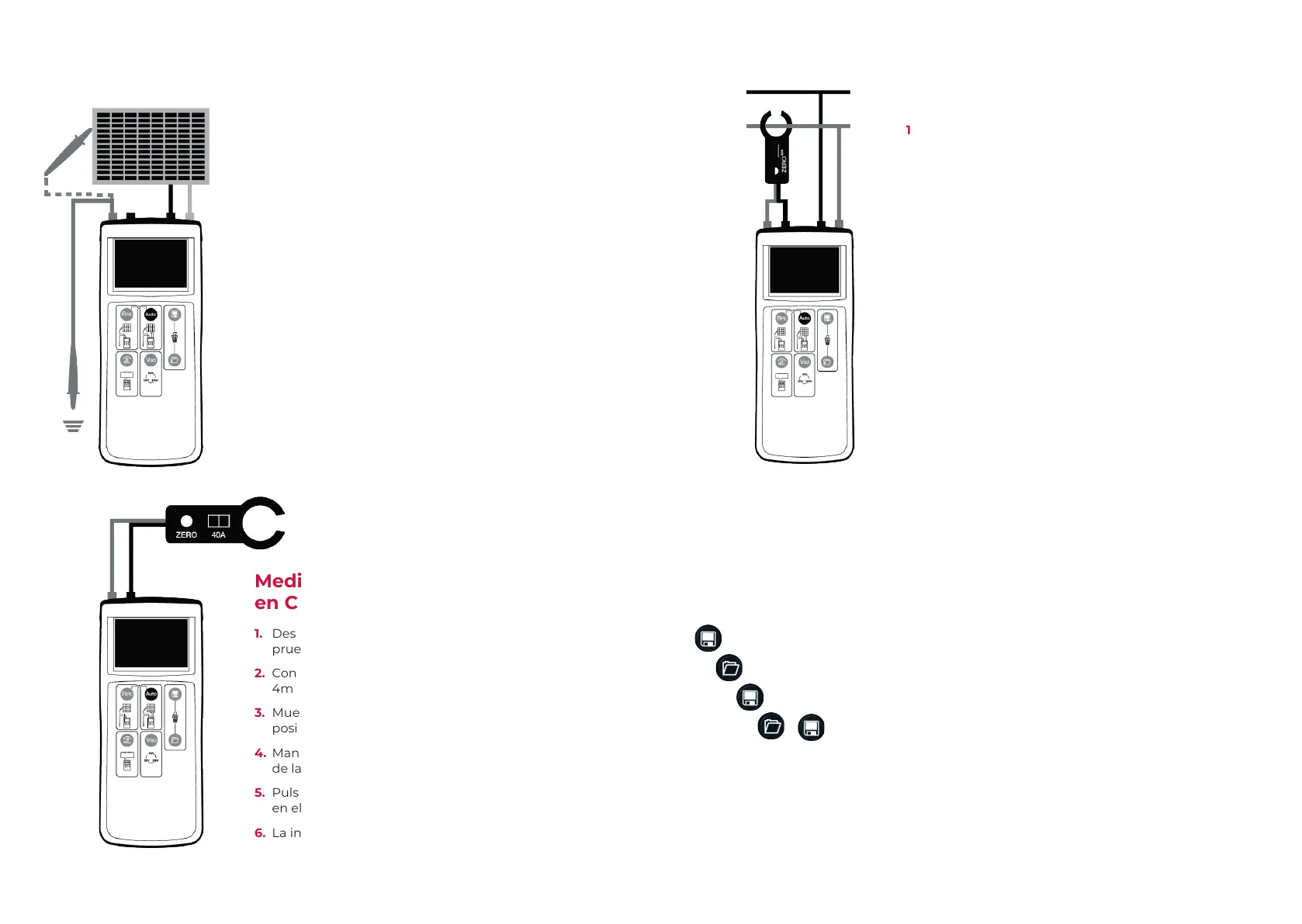

1. Conecte el PV150+ al módulo PV tal como se indica,
usando los adaptadores para los conductores de la
prueba PV.
2. Se exhibe automáticamente Vo/c.
3. Si la polaridad es errónea, aparecerá en el visor el
icono de polaridad invertida. El ciclo de ‘auto test’ se
inhibe si la polaridad está invertida.
4. Utilice la función Viso para seleccionar la tensión de
prueba de la resistencia de aislamiento entre 250, 500
o 1000 Voltios.
5. Pulse el botón ‘Auto’ para medir automáticamente
la intensidad de cortocircuito y la resistencia de
aislamiento.
Nota: Se necesita la sonda de prueba roja para medir la
resistencia de aislamiento.
Medición de intensidades
en CA y CC
1. Desconecte todos los cables de las entradas de
prueba del PV150+.
2. Conecte la pinza de intensidad a las entradas de
4mm roja y negra.
3. Mueva el conmutador de la pinza de intensidad a la
posición 40A.
4. Mantenga pulsado durante 2 segundos el botón ‘cero’
de la pinza de intensidad.
5. Pulse el botón ‘Auto’. El icono de la pinza aparecerá
en el visor.
6. La intensidad medida se muestra en el visor.
Medición de potencia en CC
1. Conecte la pinza de intensidad a las entradas de
4mm.
2. Pulse el botón Viso hasta que aparezca en el visor el
icono de la pinza.
3. Mueva el conmutador de la pinza de intensidad a la
posición 40A.
4. Mantenga pulsado durante algunos segundos el
botón de puesta a cero de la pinza.
5. Coloque la pinza alrededor del cable de CC de la
instalación solar.
6. La intensidad en CC se muestra en el visor junto al
icono de la pinza.
7. Conecte la tensión PV a las entradas PV. Se
necesitarán adaptadores de prueba ‘T’ o ‘Y’ si hay que
medir la potencia en CC mientras el sistema PV está
en funcionamiento.
8. Se visualizarán la tensión, la intensidad y la potencia
en CC.
Otras funciones
Funciones de memoria
Captura todas las mediciones presentes en el visor.
Recupera las mediciones en el visor.
En el modo recuperar, se desplaza hacia atrás por la memoria.
+ Despeja todos los resultados de la memoria.
