PV150+ Quick Start Guide
ADVERTENCIA - LEA LAS INSTRUCCIONES
DE FUNCIONAMIENTO ANTES DE USAR ESTE
INSTRUMENTO.
Este equipo solo debe ser utilizado por personal debidamente capacitado y
competente que utilice el equipo de protección personal adecuado.
El PV150+ está destinado exclusivamente al uso en ambientes secos.
Los terminales de prueba rojo y negro pueden usarse para efectuar mediciones en
circuitos clasificados hasta CAT III: 300V respecto a tierra en CA/CC No conecte el
PV150+ a tensiones que sobrepasen este valor nominal.
Valor nominal máximo de los terminales de prueba del PV: 1000 V CC en circuito
abierto, 15A intensidad de cortocircuito. No sobrepase estos valores nominales.
La alimentación de CC debe estar aislada de tierra durante la prueba.
Compruebe el PV150+ y todos sus cables y conductores antes de usar el equipo.
No lo use si presenta signos de daño.
Use solo los conductores de prueba suministrados con el PV150+.
No deje el PV150+ conectado permanentemente a una instalación PV.
Desconéctelo siempre inmediatamente después de usarlo.
No realice la prueba con los optimizadores conectados.
Hay tensiones elevadas en las puntas de las sondas durante la medición de
resistencias de aislamiento. Mantenga siempre las sondas de prueba detrás de las
protecciones.
No toque ninguna parte metálica descubierta de la instalación PV durante la
prueba.
Asegúrese siempre de que el circuito en prueba esté aislado eléctricamente antes

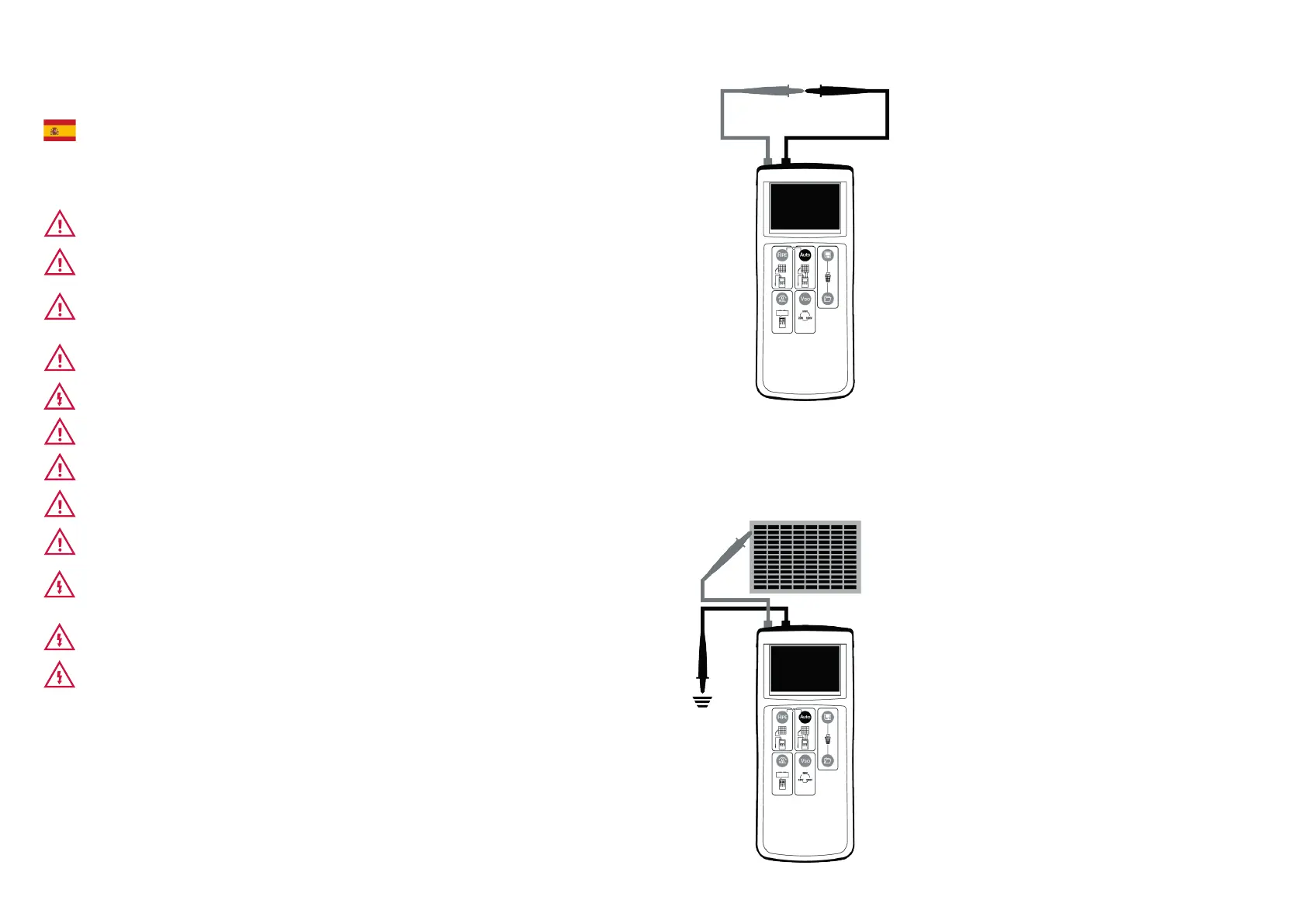

Prueba de resistencia nula
de los conductores
1. Conecte los conductores de prueba a las tomas roja y
negra de 4mm en el PV150+.
2. Mantenga unidas las puntas de las sondas de prueba
o conéctelas con las pinzas cocodrilo suministradas.
3. Mantenga pulsada la tecla ‘null’ hasta que aparezca
en el visor el icono NULL.
4. El valor del cero queda almacenado cuando la unidad
se apaga.
5. Para desactivarlo, pulse la tecla ‘null’ hasta que el
icono desaparezca del visor.
Nota: Valor máximo de la prueba de resistencia nula de
los conductores = 10
Resistencia de protección a tierra
1. Conecte los conductores de prueba tal como se
indica.
2. Para hacer una medición de 2 seg., pulse y suelte la
tecla Rpe.
3. Para hacer una medición continua, mantenga
pulsada la tecla Rpe durante algunos segundos hasta
que aparezca en el visor el icono de bloqueo.
4. Pulse la tecla Rpe para terminar el modo de medición
continua.
