Seca 959 - Montaje de la Caja del Indicador; Montaje de la Empuñadura de Estribo; Montaje del Aparato

Antes de empezar … • 193
Español

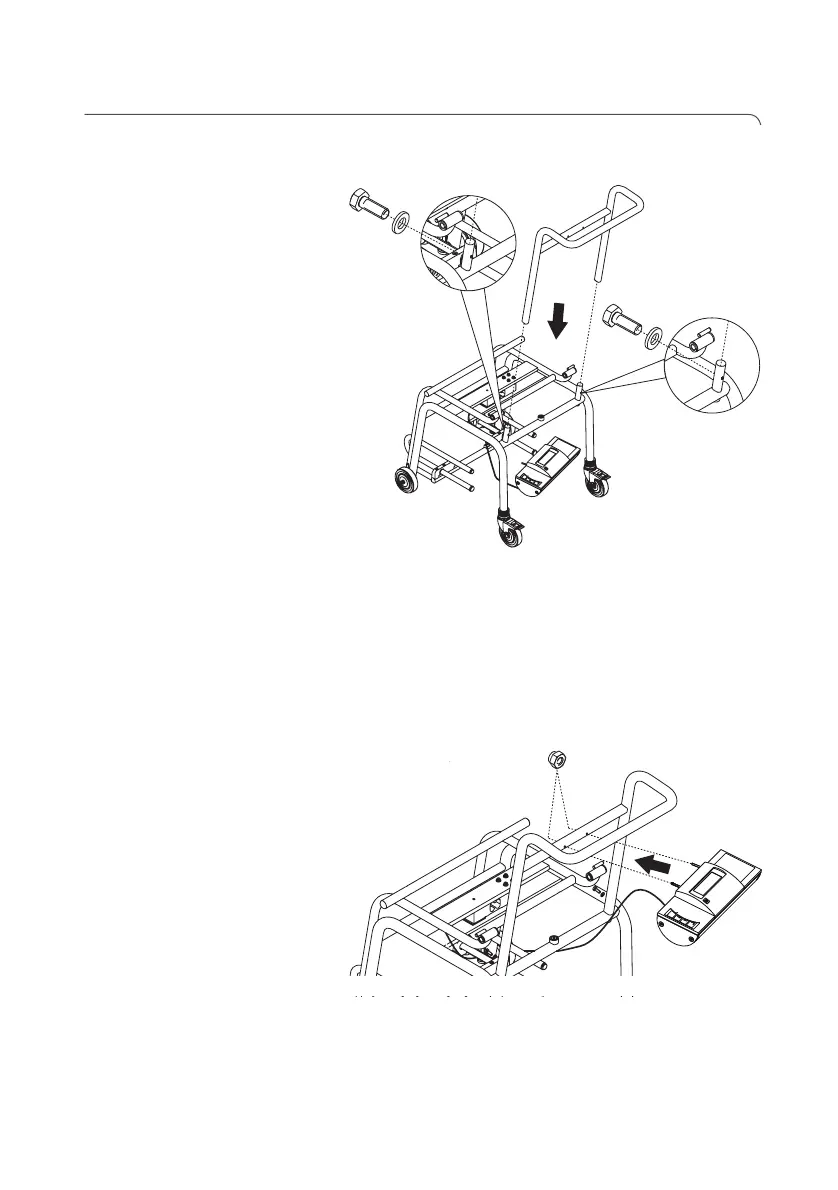

5.3 Montaje del aparato
Montaje de la
empuñadura de estribo
1. Coloque la empuñadura de estribo en el pivote del
bastidor inferior.
2. Atornille la empuñadura de estribo con el bastidor
inferior (2 x tornillo de cabeza hexagonal M6x16
con arandela de 6,4 mm).
Montaje de la caja del
indicador
1. Pase los pernos de fijación de la caja del indicador
por los taladros de la empuñadura de estribo.
2. Atornille la caja del indicador con la empuñadura de
estribo (2 x tuerca hexagonal M4, autofijadora).
1.
2.
2.
1.
2.
