Seca 959 - Montagem da Caixa Do Mostrador; Montagem Do Aparelho; Montagem Do Arco de Pega

Antes de iniciar a utilização deve … • 237
Português

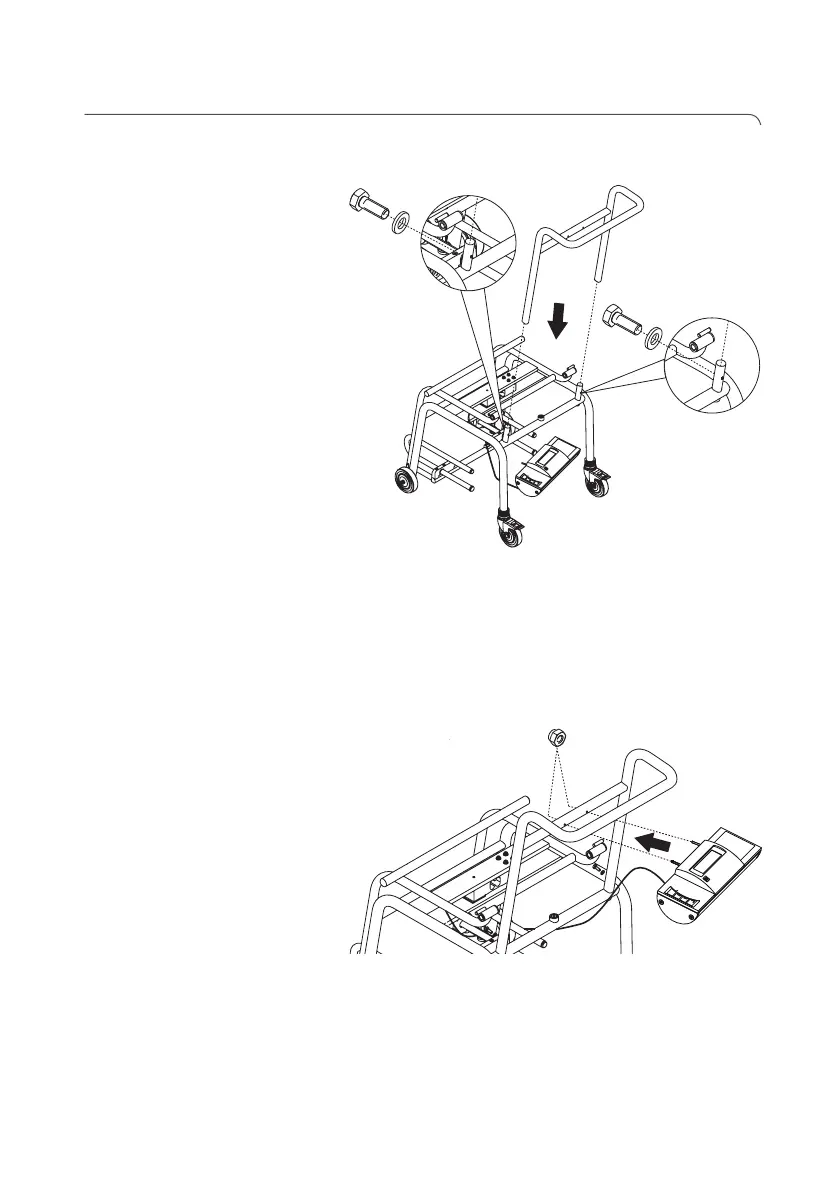

5.3 Montagem do aparelho
Montagem do arco de
pega
1. Coloque o arco de pega sobre os encaixes da
estrutura.
2. Aparafuse o arco de pega à estrutura (2 parafusos
sextavados M6x16 com anilha de 6,4 mm).
Montagem da caixa do
mostrador
1. Insira os pinos de fixação da caixa do mostrador
nos furos do arco de pega.
2. Aparafuse a caixa do mostrador ao arco de pega (2
porcas sextavadas M4, autoblocantes).
1.
2.
2.
1.
2.
