Seko MSA Series - Page 46

SPR0136037 Rev. 1.5
3

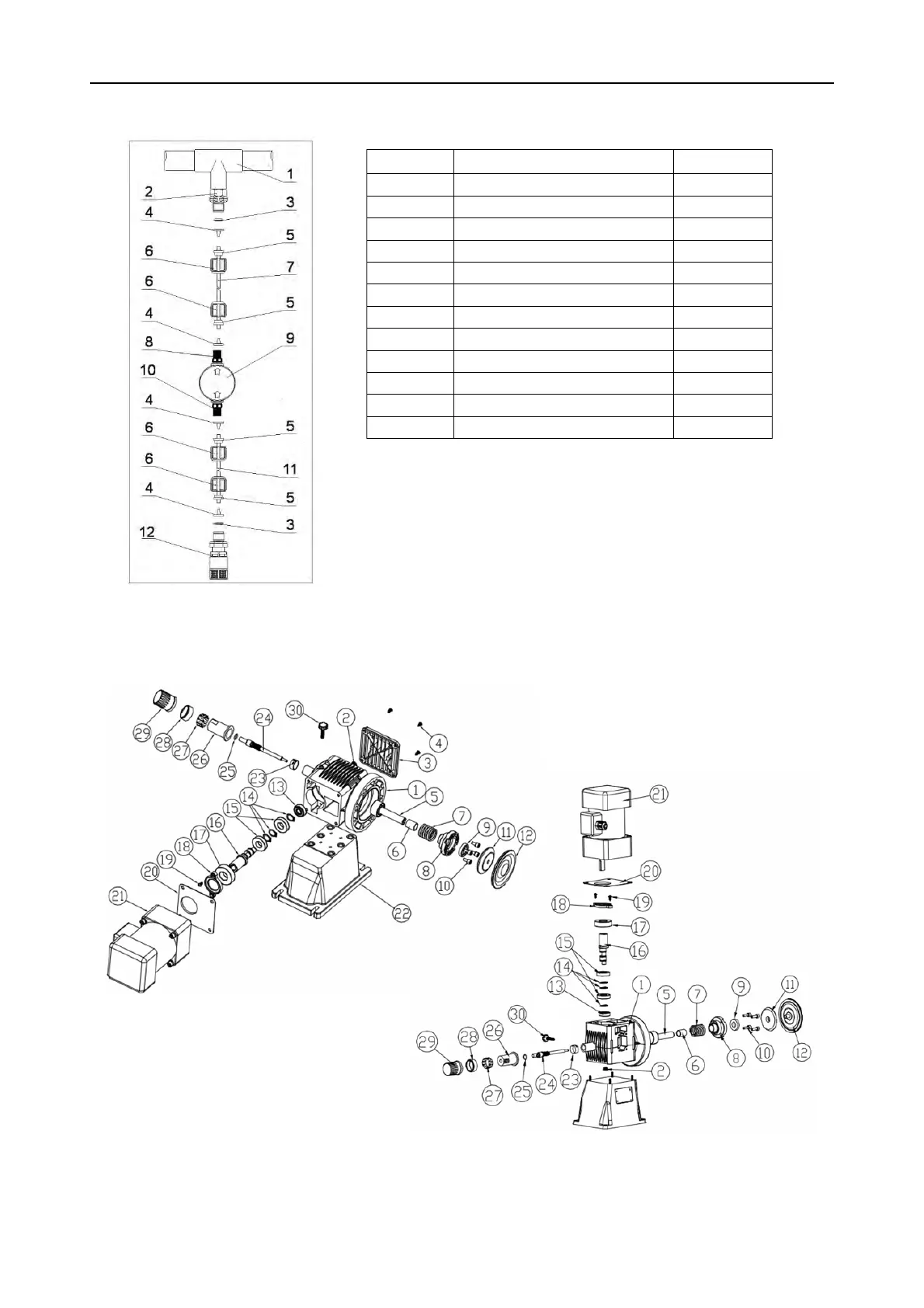

Tabla 4: Conexión del cabezal de la bomba con la tubería
No.
Descripción
Cantidad
1
Punto de inyección
1
2
Conector de inyección
1
3
Junta
2
4
Sello
2
5
Abrazadera para tubo
2
6
Tuerca anular
4
7
Tubo de descarga
1
8
Válvula de descarga
1
9
Cabezal de la bomba
1
10
Válvula de succión
1
11
Tubo de succión
1
12
Filtro de fondo
1
Esquema de desmontaje del mecanismo
