1. Vue d’ensemble
La pompe doseuse est une pompe à mouvement rectiligne alternatif ; les composants de base
sont : le moteur, la boîte de vitesses, le mécanisme, le réglage de la longueur de course et la
partie hydraulique (tête de pompe)
Instruction de sécurité

ATTENTION
Ne pas dépasser la pression de service maximale autorisée
(par exemple en utilisant une soupape de décharge de pression)
Avant de commencer à travailler sur la pompe doseuses, vérifiez attentivement ce qui suit :
- La transmission est déconnectée de la source d’alimentation
- Des pièces telles que la tête de la pompe et de la tuyauterie sont dépressurisées
- Les pièces en contact avec des substances agressives sont lavées avant la manutention
- La protection du personnel est effectuée conformément aux réglementations locales
1.1 Application et l’identification des produits
La pompe doseuse est un composant de processus capable de transférer des volumes définis de
liquide avec une grande précision ; en outre, il est possible de faire varier le débit en agissant sur
les dispositifs intégrés.
Pour obtenir les meilleures performances, sélectionnez la pompe compte tenu de la capacité
requise et la compatibilité des matériaux de construction des pièces de contact.
Avant d’utiliser une pompe pour une capacité différente de celle d’origine, s’il vous plaît co
ntactez-nous pour des renseignements.

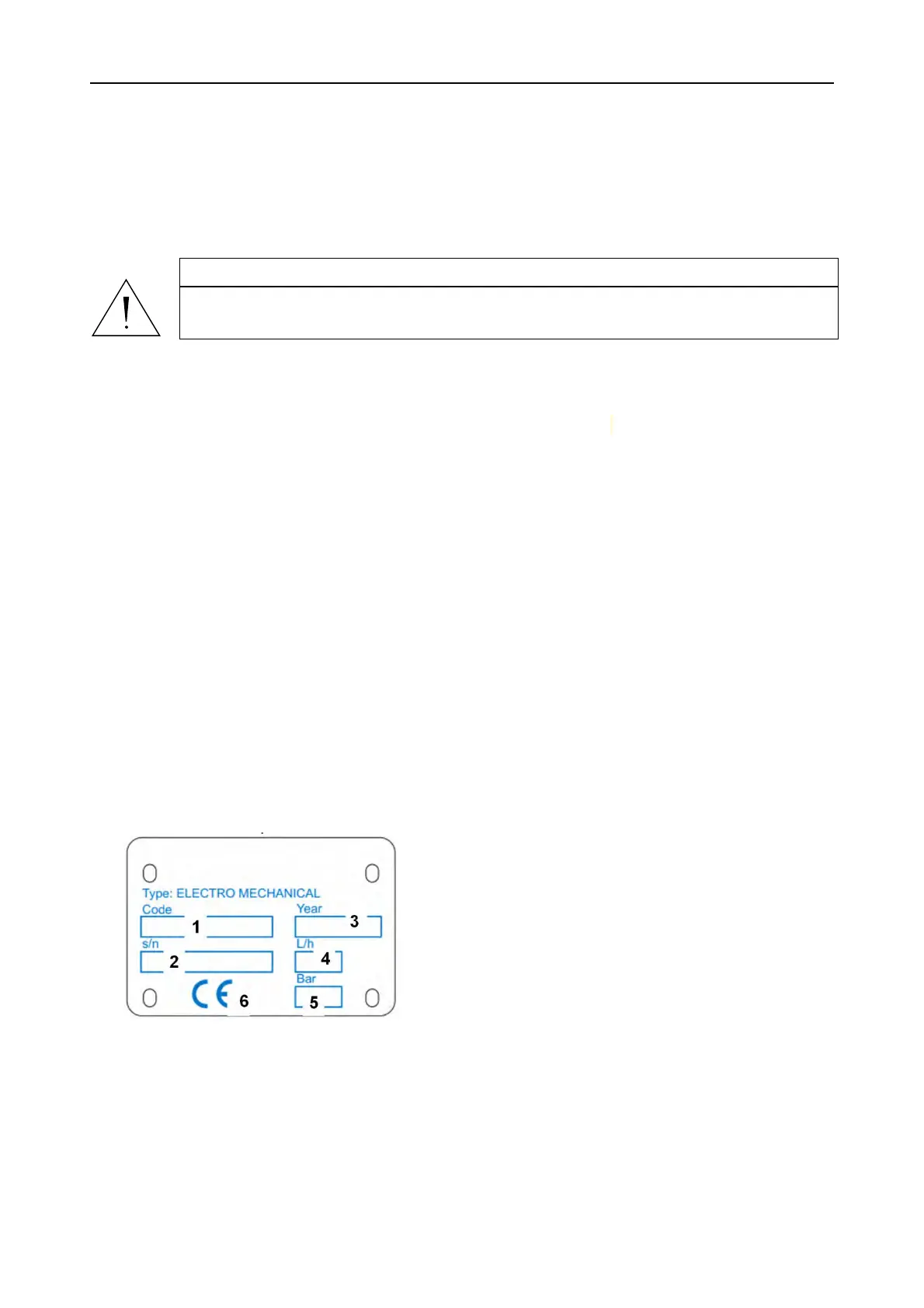

Dimension réelle de l’identification du produit

53x35mm
1. Modèle
2. Référence
3. Numéro de série
4. Pression max.
5. Débit max.
6. Certificat CE
1.2 Principe de fonctionnement de la pompe à membrane mécanique
Le mécanisme est le dispositif qui permet de transformer le mouvement de rotation du moteur
électrique en un mouvement alternatif par la boîte de vitesses. Le mouvement alternatiftire la
membrane, ce qui fait changer le volume de la chambre de pompe pour pousser le roulement vers
le haut et vers le bas pour former l’adsorption de vide et en pressant pour le transfert du fluide. Le
réglage du débit est réalisé en réglant la longueur de la course.
