Seko MSA Series - Page 83

SPR0136037 Rev. 1.5
2
Numero
Descrizione
Quantità
1
Testa pompa
1
2
Sigillo D18,72X2,62
2
3
Sigillo 14,48X2,69
2
4
Sede della sfera
2
5
Sigillo 7,65X1,78
2
6
Sfera
2
7
Gabbia della sfera
2
8
Corpo valvola
2
9
Sigillo 12,37 X T 2,62
2
10
Guarnizione
2
11
Dado di collegamento in PVDF
2
12
Guarnizione per vite M6
8
13
Rondella a molla per vite M6
8
14
Vite esagonale M6x25
8
15
Coperchio testa pompa
1

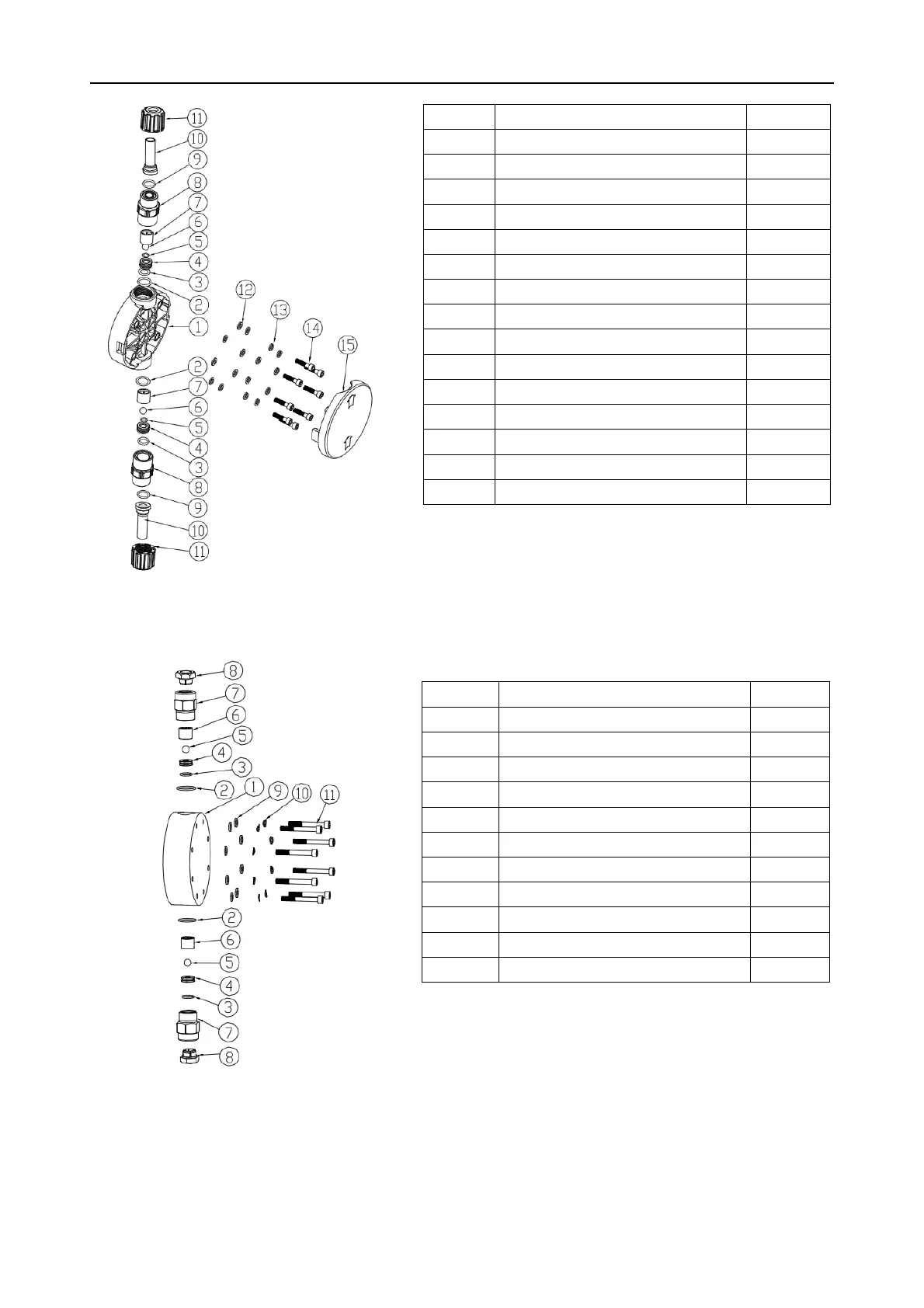

Tabella 3

Testa pompa in acciaio inox 316L
Numero
Descrizione
Quantità
1
Testa pompa
1
2
Sfera
2
3
Gabbia della sfera
2
4
Sede della sfera
2
5
Corpo valvola
2
6
Sigillo D12,42XT1,78
2
7
Sigillo D18,72X2,62
2
8
Cappuccio valvola
2
9
Guarnizione per M6
8
10
Rondella a molla per vite M6
8
11
Vite M6x50
8
Tabella 4

Collegamento testa pompa alle tubazioni
