POOL BASIC Evo Redox
ADVERTENCIAS
!
ATENCIÓN!
Antes de efectuar CUALQUIER operación dentro del panel de mandos del regulador del Pool Basic Evo, es
necesario desconectarlo de la red.
EL INCUMPLIMIENTO DE LAS INSTRUCCIONES PRESENTES EN ESTE MANUAL PODRÍA CAUSAR DAÑOS A LAS
PERSONAS, AL APARATO Y AL SISTEMA.

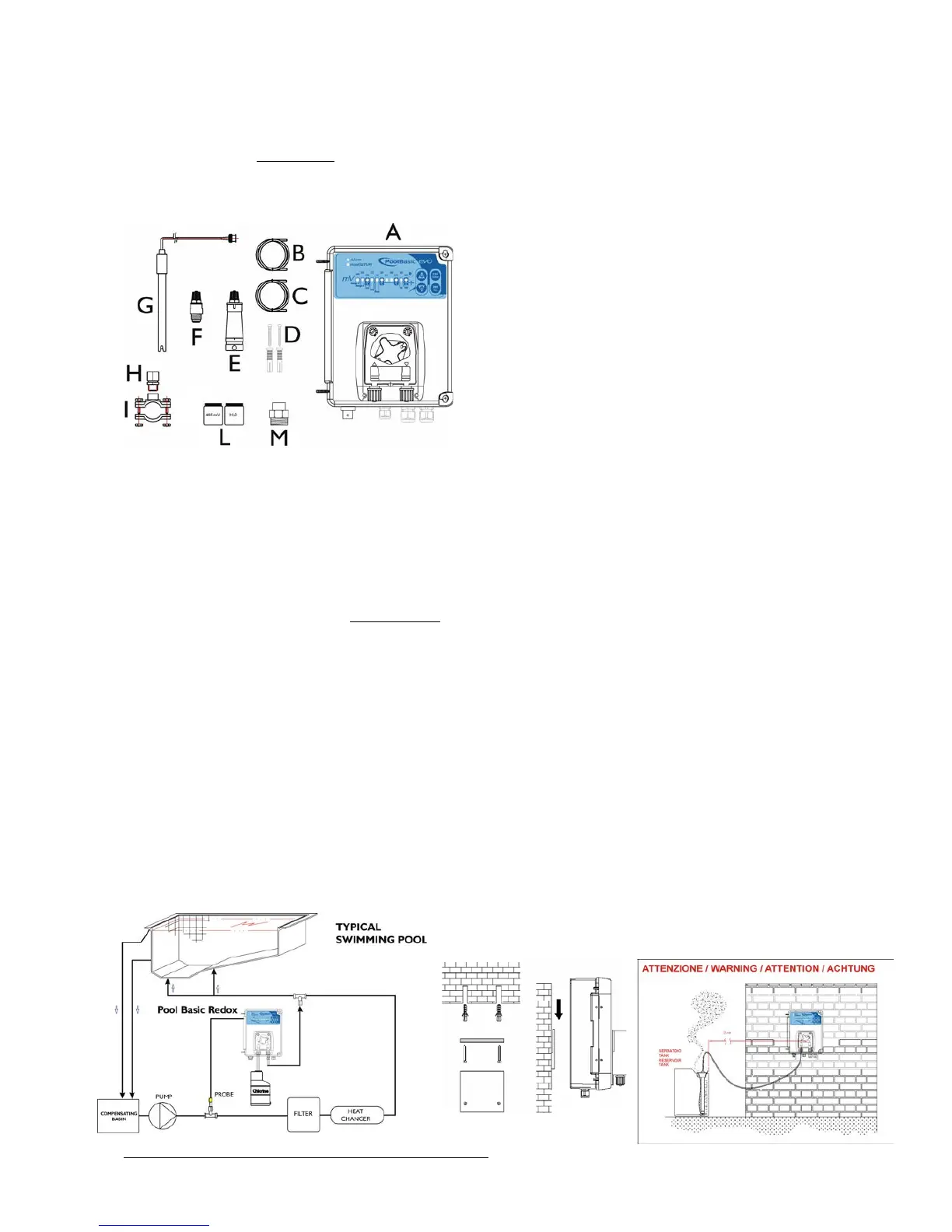

Contenido del embalaje:
A) Dispositivo de control "Pool Basic" REDOX (modelo
estándar)
B) Tubo de aspiración PVC Cristal 4x6 (4 m)
C) Tubo de envío polietileno (5 m)
D) Tornillos con tacos (φ = 6 mm)
E) Filtro de fondo (PVC riser)
F) Válvula de retención en FPM (3/8” GAS)
G) Electrodo SRH-1 Redox
H) PSS3 porta sonda (1/2” GAS)
I) Soporte para PSS3 2” pulgadas (φ=50 mm)
L) 465 mV solución tampón
M) Reducción para la válvula antirretorno
La sonda Redox es un elemento sometido a desgaste cuya duración no está cubierta por la garantía
! Productos químicos:
El cloro líquido o la lejía a 12° se pueden utilizar puros. Si el producto tiene una concentración de 48°, es
necesario diluirlo en una cuba con agua en las proporciones de 1 a 3.
ABSOLUTAMENTE desaconsejado => Todos los tipos de cloro orgánico
Nota bien: Estos productos son PELIGROSOS (IÓA) y requieren precauciones especiales durante el uso, el
manejo y el almacenamiento.
! El Pool Basic Evo ha sido proyectado para ajustar el Redox de tinas de hasta 90 m
3
B NO mezclar NUNCA los productos químicos
B NO permitir NUNCA que niños o personas que no han leído este manual efectúen operaciones o
alteraciones del Pool Basic Evo o de cualquiera de sus periféricos (incluidos los productos químicos).
CARACTERÍSTICAS TÉCNICAS
Dimensiones (A – H – P) 234x162x108 mm Contrapresión Máxima (1,5 bar).
Peso 1 kg Dosificación Bomba Pausa-Trabajo
Alimentación (50 Hz) 230 VCA Escala Redox 480÷750 mV o 660÷930 mV
Absorción 7 W o 12,5 W Gama Redox 0÷1500 mV
Caudal Bomba 1,5 l/h; 5 l/h Precisión +/- 3 mV
Calibración Electrodo Automática Electrodo de la calibración automático
Montaje en pared
Comprobar que la presión de inyección sea menor que 1,5 bar.
