Seko Pool Basic Evo RX - Connessione Cavi

0000136865 rev. 6.0
2

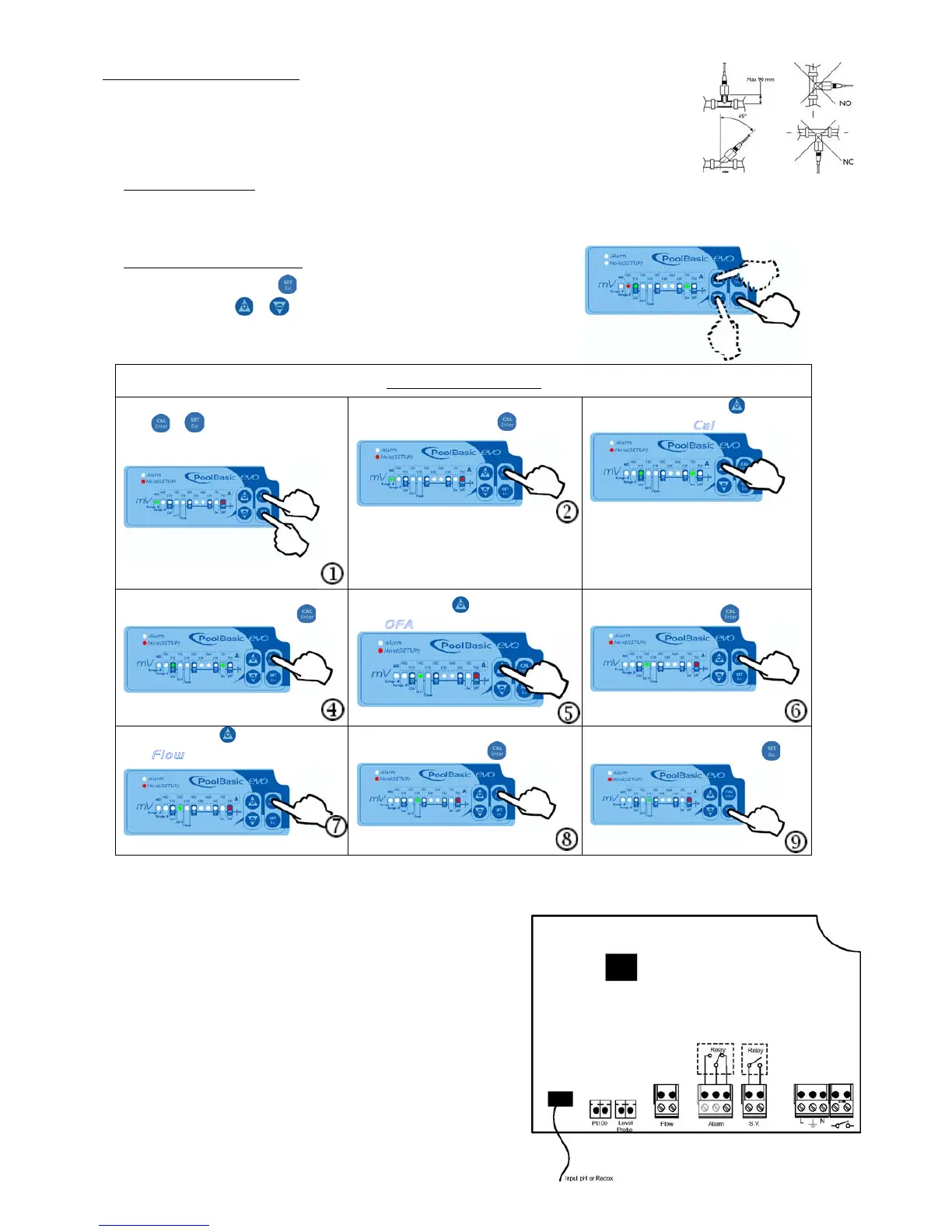

!Posizionamento della sonda:
Affinché la sonda possa eseguire al meglio la lettura,
occorre posizionarla perpendicolarmente rispetto alla canalizzazione
(cavo della sonda estratto verso l’alto)
! L’angolo di inclinazione della sonda non deve mai superare i 45° rispetto alla verticale
Cablaggio elettrico:
Collegare il cavo di alimentazione alla rete di alimentazione generale e il cavo del servocomando
precablato al contatto ausiliario della scatola di filtrazione (230 Vca)
Regolazione del Set Point
Tenere premuto il tasto e impostare il valore desiderato
utilizzando i tasti
e .
Regolazione (Setup)
Premere (contemporaneamente) i
tasti e per 5 secondi per
entrare nel programma di
regolazione (SETUP)
Scegliere la scala di misura del
Redox mediante il tasto
Premere 2 volte il tasto per
passare alla spia
C a l
Bloccare o autorizzare la
calibrazione mediante il tasto
Premere il tasto per passare alla
spia
O F A (vedere pagina 4)
Bloccare o autorizzare l’allarme
OFA mediante il tasto
Premere il tasto per passare alla
spia
F l o w (vedere pagina 4)
Bloccare o autorizzare la funzione
Flow mediante il tasto
Confermare e uscire dal menu di
regolazione mediante il tasto
Connessione Cavi:
1) Ingresso sonda Redox
2) Ingresso sonda Temperature (PT100)
3) Ingresso sonda Livello (Prodotto nel Bidone)
4) Ingresso Flow, flusso pompa di ricircolo (segnale
elettrico 230 Vac)
5) Uscita Relè Allarme remoto (Contatto pulito, Relè
250 Vac 10 A Resistivo)
6) Uscita Relè per Elettrovalvola (Contatto pulito, Relè
250 Vac 10 A Resistivo)
7) Alimentazione 230 Vac 50Hz.
8) Interruttore di alimentazione.
