Seko Pool Basic Evo RX - Elektrische Anschlüsse; Anschluss der Kabel

0000136865 rev. 6.0
2

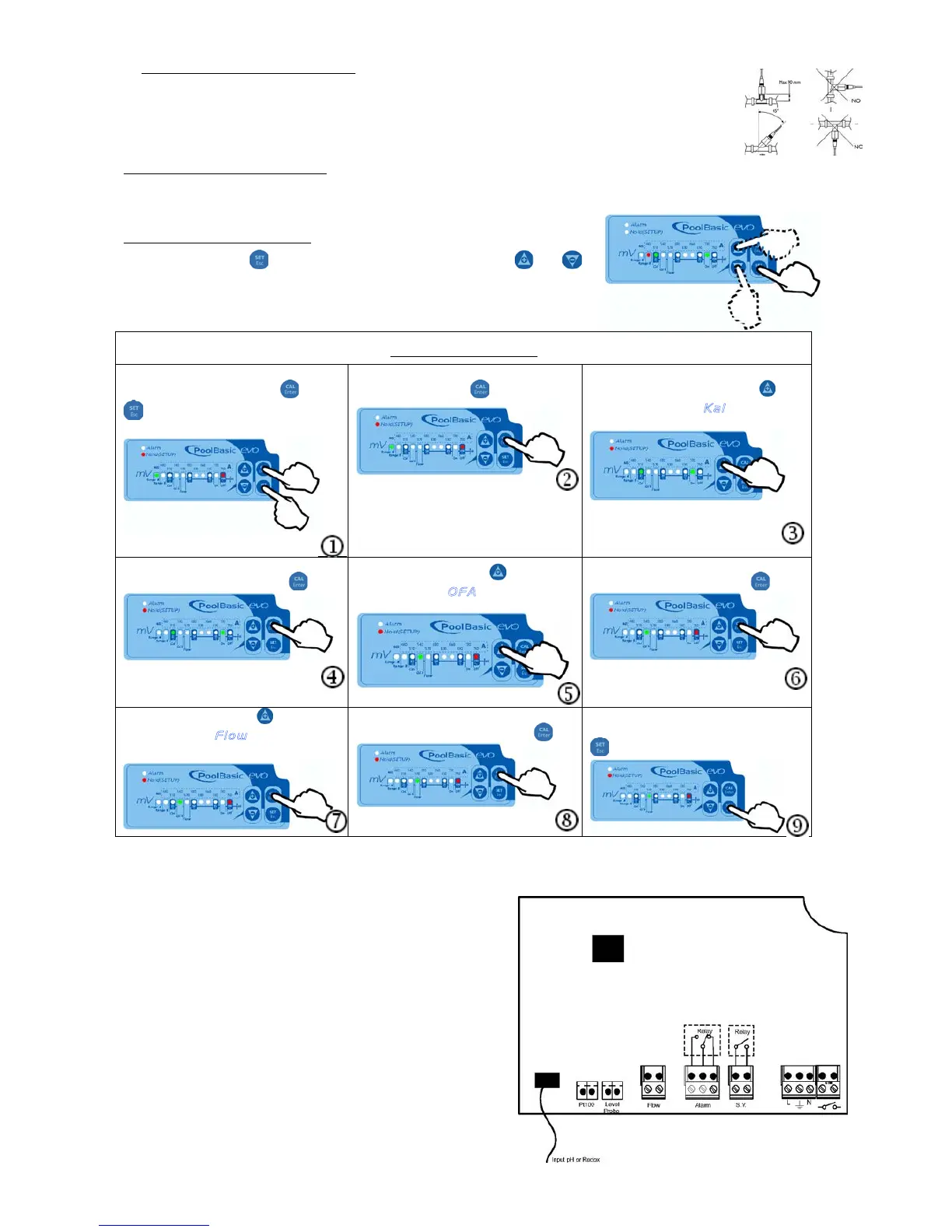

!Positionierung der Sonde:
Auf dass die Sonde die Messung bestmöglich durchführen kann,
muss sie senkrecht zur Leitung positioniert werden (Sondenkabel nach oben hin herausgezogen)
! Der Neigungswinkel der Sonde darf nie über 45° gegenüber der Senkrechten liegen
Elektrische Anschlüsse:
Schließen Sie das Versorgungskabel an das allgemeine Stromnetz und das vorverdrahtete Kabel der
Servosteuerung an die Hilfskontakt der Filterdose (230 VCA) an
Einstellung des Setpoint
Halten Sie die Taste gedrückt, und stellen Sie über die Tasten und
den gewünschten Wert ein.
Einstellung (Setup)
Drücken Sie (gleichzeitig) 5
Sekunden lang die Tasten und
Sekunden lang die Tasten
, um in das Einstellmenü
(SETUP) zu gelangen
Die Redox- Messskala über die
Taste auswählen
Drücken Sie 2 Mal die Taste , um
zur Kontrollleuchte K a l zu gelangen
Sperren oder genehmigen Sie die
Kalibrierung über die Taste
Drücken Sie die Taste , um zur
Kontrollleuchte
O F A zu gelangen
(siehe Seite 4)
Sperren oder genehmigen Sie den
OFA-Alarm über die Taste
Drücken Sie die Taste , um zur
Kontrollleuchte
F l o w zu gelangen
(siehe Seite 4)
Sperren oder genehmigen Sie die
Flow-Funktion über die Taste
Bestätigen und das
Einstellungsmenü über die Taste
Einstellungsmenü über die Taste
verlassen
Anschluss der Kabel
1) Eingang Redoxfühler
2) Eingang Temperaturfühler (PT100)
3) Eingang Füllstandssonde (Produkt im
Produkttank)
4) Durchflusseingang, Durchfluss Rückführpumpe
(elektrisches Signal 230 Vac)
5) Ausgang Alarmrelais (Kontakt sauber, Relais 250
Vac, 10 A Widerstandsbelastung)
6) Ausgang Relais für Elektroventil (Kontakt sauber,
Relais 250 Vac, 10 A Widerstandsbelastung)
7) Stromversorgung 230 Vac 50 Hz.
8) Stromunterbrechungsschalter.
