Seko Pool Basic Evo RX - Câblage Électrique; Réglages (Setup); Connexion des Câbles

0000136865 rev. 6.0
2

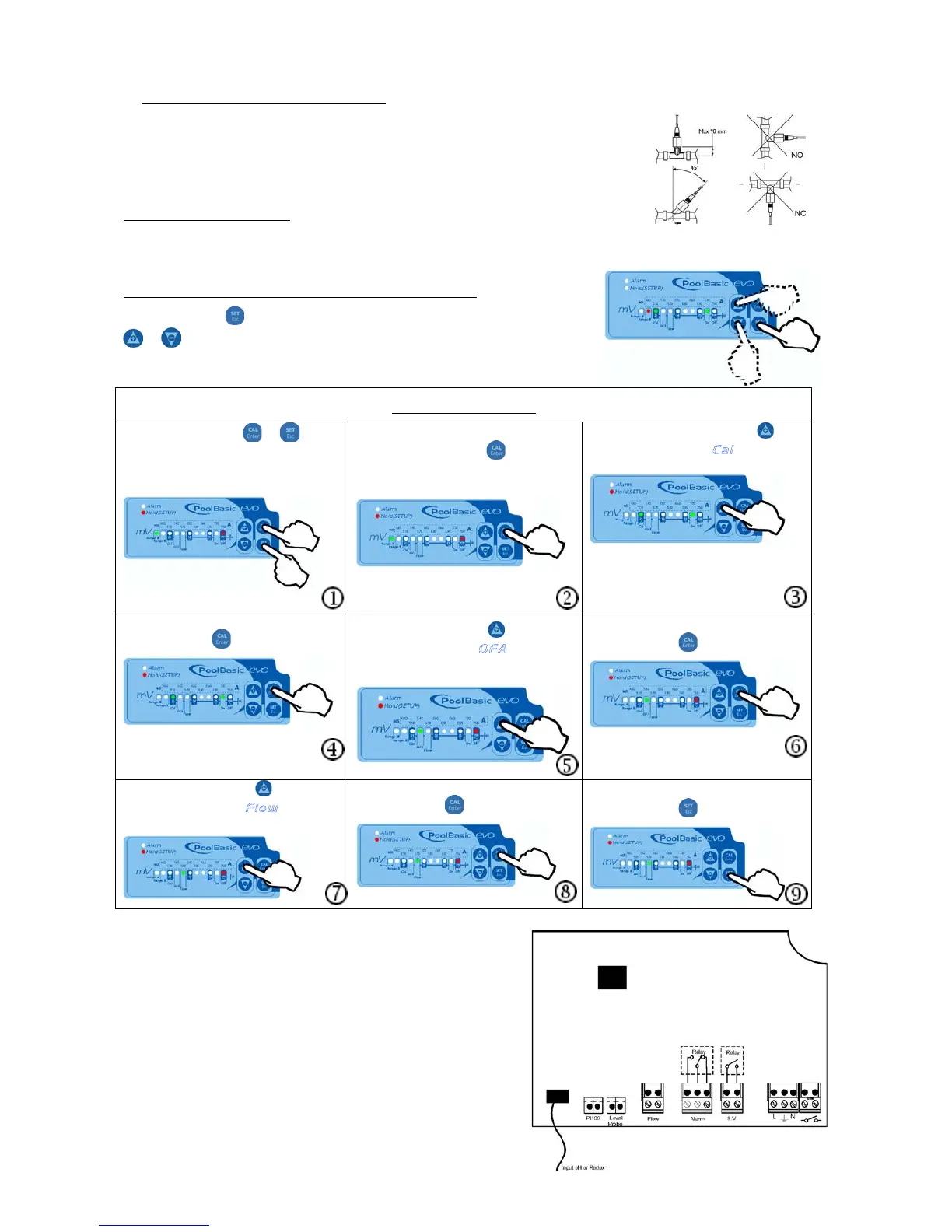

!Positionnement de la sonde :
Pour que la sonde donne la meilleure lecture possible il faut la positionner
perpendiculairement à la canalisation (câble de la sonde sorti vers le haut)
! L’angle d’inclinaison de la sonde ne doit jamais être supérieur à 45° par
rapport à la verticale
Câblage électrique :
Connecter le câble d’alimentation à une alimentation générale et connecter le câble d’asservissement pré câblé au
contact auxiliaire du coffret de filtration (230 Vac)
Réglages du Point de consigne (Set Point)
Garder la touche appuyée et ajuster la valeur souhaitée avec les touches
et .
Réglages (Setup)
Presser les touches et (en
même temps) pendant 5 secondes
pour entrer dans le programme de
réglage (SETUP)
Choisir l’échelle de mesure du
Redox avec la touche
Appuyer 2 fois sur la touche pour
passer sur le voyant
C a l
Bloquer ou autoriser la calibration
avec la touche
Appuyer sur la touche pour
passer sur le voyant
O F A (voir page
4)
Bloquer ou autoriser l’alarme OFA
avec la touche
Appuyer sur la touche pour
passer sur le voyant
F l o w
(voir page 4)
Bloquer ou autoriser la fonction Flow
avec la touche
Valider et sortir du menu réglage
avec la touche
Connexion des câbles :
1) Entrée sonde Redox
2) Entrée Sonde Température (PT100)
3) Entrée sonde de niveau (Produit dans le Bidon)
4) Entrée Flow, débit pompe de recirculation (signal
électrique 230 Vc.a.)
5) Sortie Relais Alarme à distance (Contact libre,
Relais 250 Vc.a. 10 A résistif)
6) Sortie Relais Alarme pour électrovanne (Contact
libre, Relais 250 Vc.a. 10 A résistif)
7) Alimentation 230 Vc.a. 50 Hz.
8) Interrupteur d’alimentation
