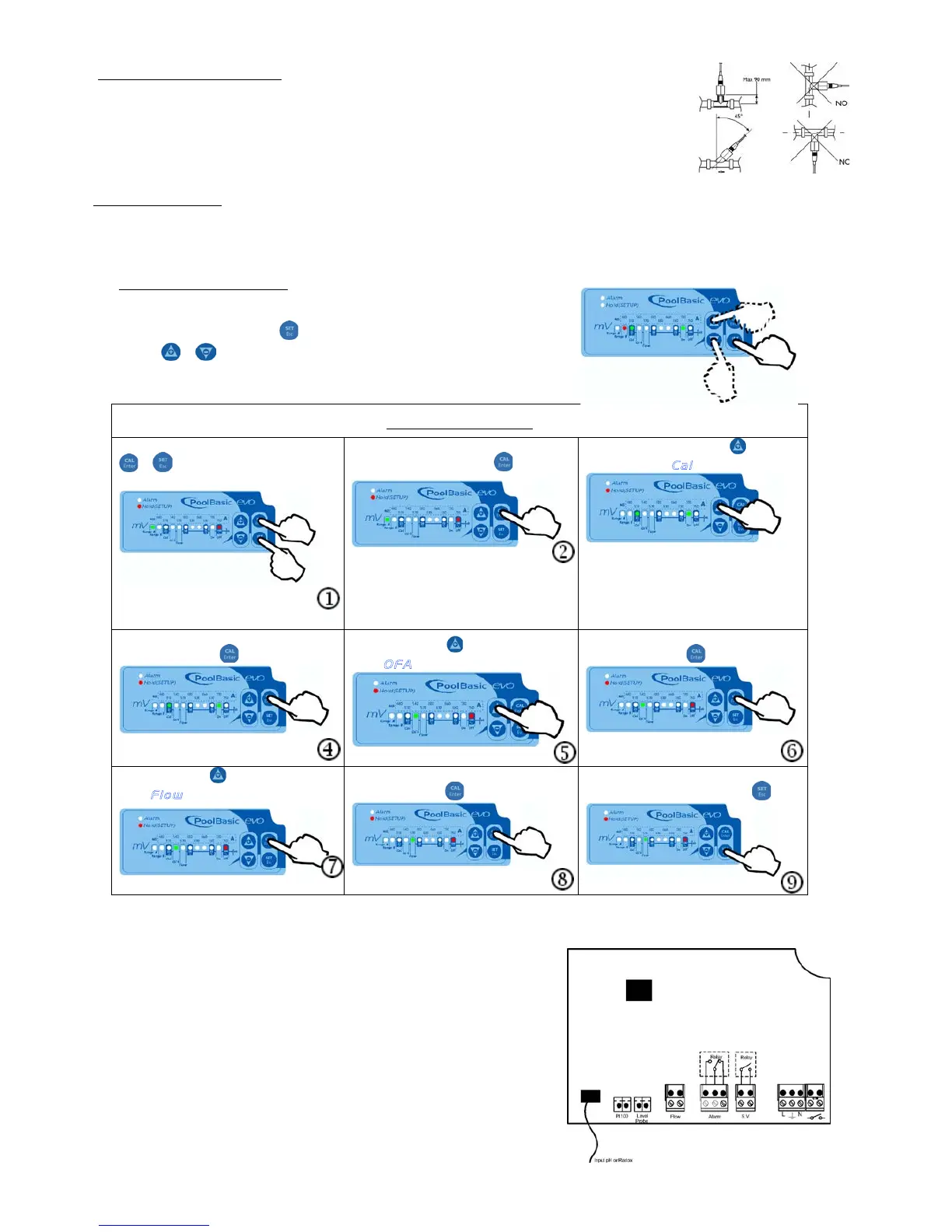

!Posicionamento da Sonda:
A fim de que a sonda possa executar melhor a leitura, deve-se posicioná-la
perpendicularmente com relação à tubulação. = (cabo da sonda para cima)
! O ângulo de inclinação da sonda não deve nunca superar 45° em relação à vertical
Instalação Elétrica:
Conectar o cabo de alimentação à rede de alimentação geral e o cabo do servo comando pré cabeado ao contato
auxiliar da caixa de filtração (230 Vca)
Regulagem do Set Point
Manter acionada a tecla e selecionar o valor desejado utilizando
as
teclas
e .
Acionar simultaneamente as teclas
e por 5 segundos para entrar
no programa de regulagem (SETUP)
Escolher a escala de medida do
Redox mediante a tecla
Acionar 2 vezes a tecla para
passar á vista
C a l
Bloquear ou autorizar a calibragem
Acionar a tecla pra passar à
vista
O F A
(ver página 4)
Bloquear ou autorizar o Alarme OFA
mediante a tecla
Acionar a tecla para passar à
vista
F l o w
(ver página 4)
Bloquear ou autorizar a função Flow
Confirmar e sair do menu de
regulagem mediante a tecla
Ligação dos fios:
1) sonda de entrada Redox
2) Sonda de temperatura de entrada (PT100)
3) Nível de entrada Probe (Tank produto
4) Taxa de fluxo de entrada (Alta Tensão 230 Vac)
5) Alarme Relé de Saída remota (contato seco, relé 250 10 Vac A)
6) saída da válvula solenóide de relé (contato seco, relé 250 10
Vac A)
7) Fonte de alimentação 230 Vac
8) Alimentação Mudar
