3. ELEKTRISCHE ANSCHLÜSSE
Das Netzstromkabel an das Netz und das vorgefertigte Servo-Steuerungskabel an den Hilfskontakt der Filterbox
(230 Vca) anschließen.

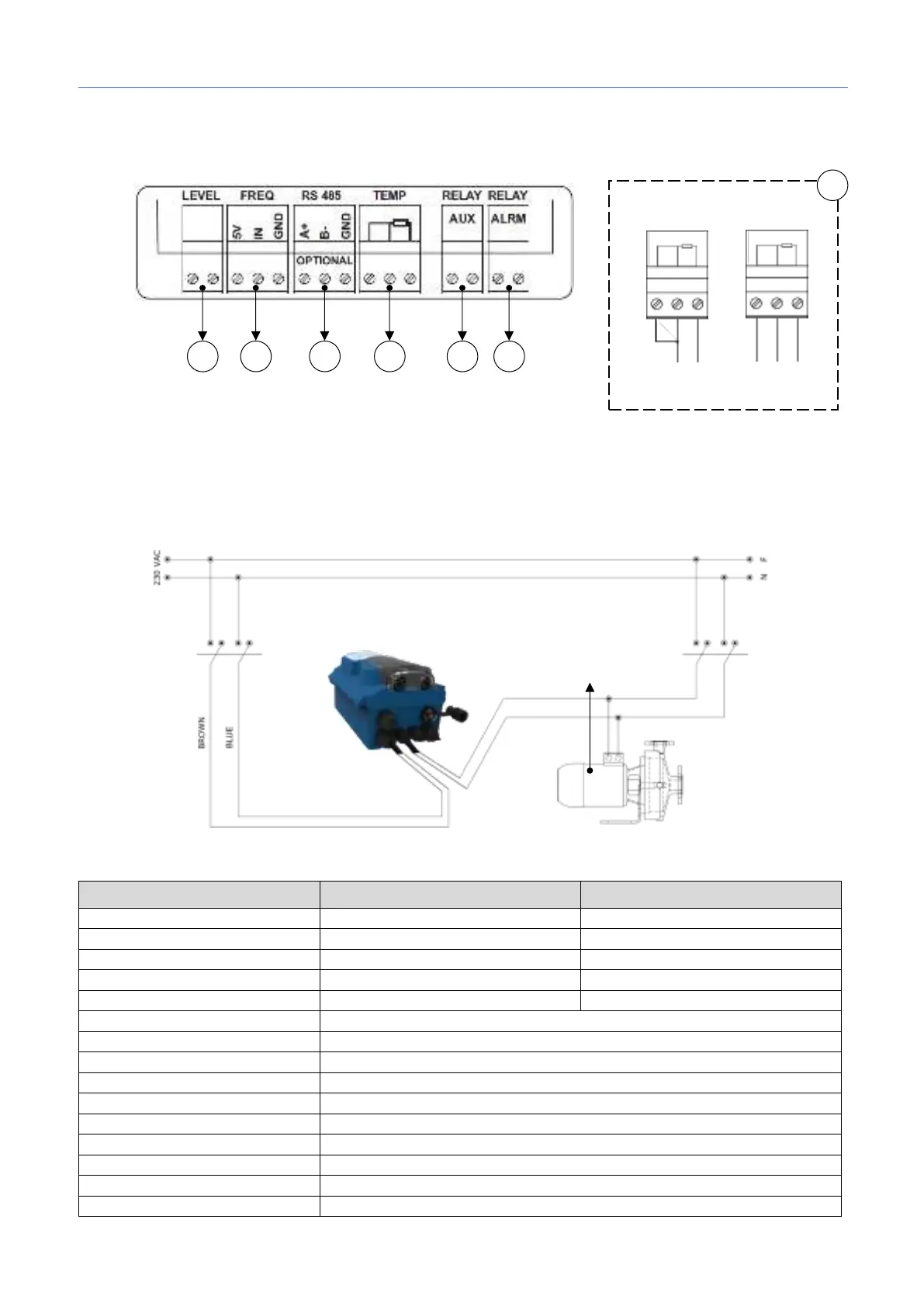

Schaltplan:
1. Eingang Füllstandsonde (Mittelbehälter)
2. Eingangsfrequenzsignal vom Impulsgeber des Wasserzählers
3. RS485 Serieller Port (optional)
4. Eingang Temperaturfühler (PT100 Temperaturfühler)
5. Ausgangsrelais Hilfspumpe (Trockenkontakt, Relais 250 Vac 10 A)
6. Ausgang Fernalarmrelais (Trockenkontakt, Relais 250 Vac 10 A)
4. TECHNISCHE DATEN
Daten
PoolMatch pH
PoolMatch ORP
Messbereich
3,0 ÷ 10,0 pH
200 ÷ 999 mV
Sollwertbereich
6,0 ÷ 8,0 pH
400 ÷ 850 mV
Alarmbereich
5,0 ÷ 9,0 pH
300 ÷ 900 mV
Genauigkeit
± 0,04 pH
± 2 mV
Genauigkeit des Geräts
0,1 pH
1 mV
Stromversorgung
230 VAC, 50 Hz
Schutzklasse
II
Verbrauch
10 W
Durchfluss Pumpe
1,6 l/h
Max. Gegendruck
1,5 bar
Sondenkalibrierung
Automatisch
Pumpenstatus
Proportionale Dosierung
Peristaltik-Schlauch (ID x OD mm)
Norprene 4,8 x 8 mm
Abmessungen (H x B x T mm)
185 x 124 x 110 mm
Gewicht
1,0 kg
Umwälzpumpe
1
2
3
4
5
6
PT100 Temperaturfühler
2 Anschlüsse 3 Anschlüsse
4
