PoolMatch | pH · ORP
0000138883 rev. 1.0 IT
3
3. COLLEGAMENTI ELETTRICI
Collegare il cavo di alimentazione alla rete di alimentazione elettrica e il cavo pre-cablato del servocomando al
contatto ausiliario della scatola dei filtri (230 Vca).

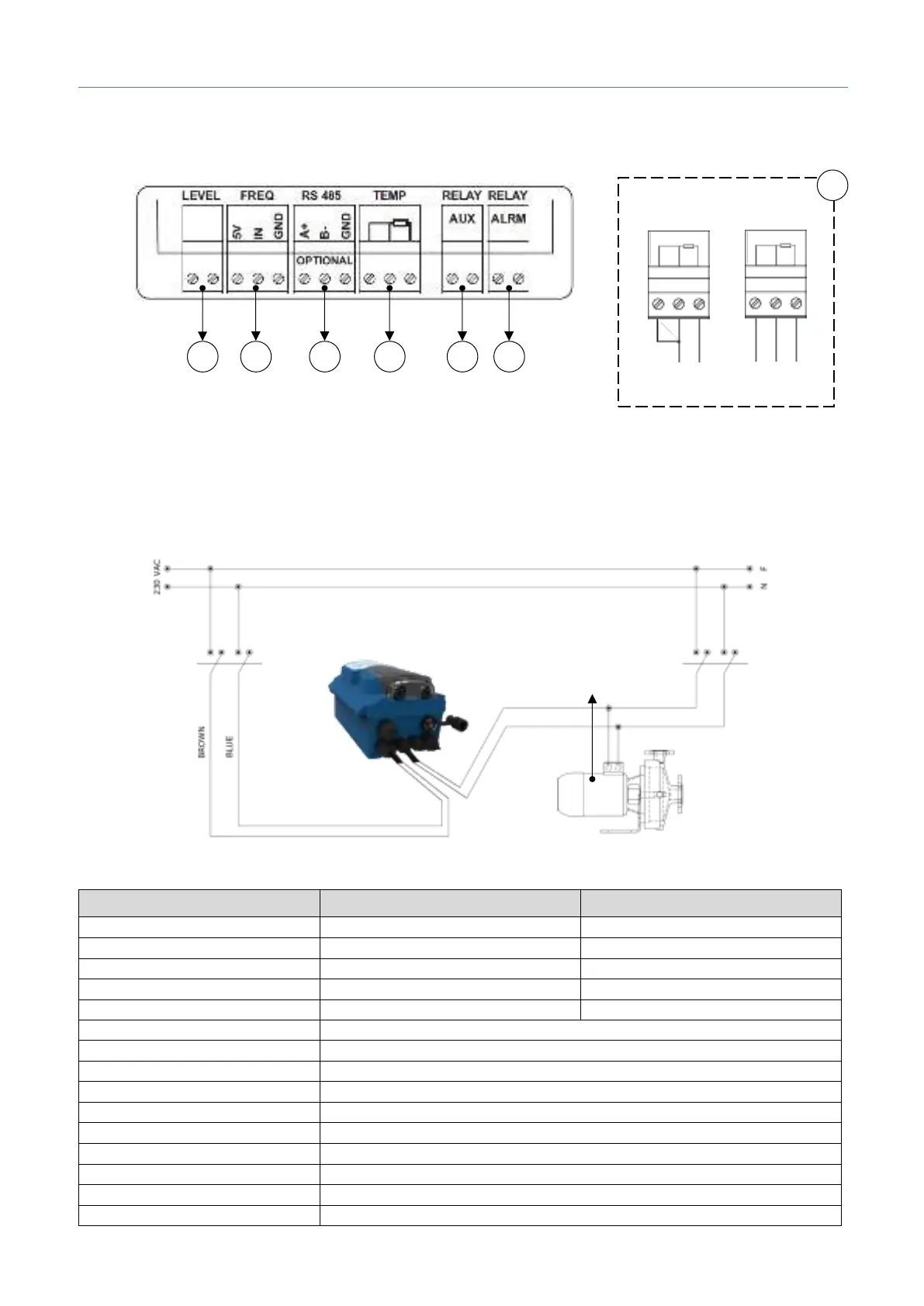

Schema di cablaggio:
1. Ingresso la sonda di livello (serbatoio prodotto)
2. Ingresso segnale di frequenza dal mittente di impulsi contatore dell'acqua
3. Porta seriale RS485 (opzionale)
4. Ingresso sonda di temperatura (Sonda di temperatura PT100 non inclusa)
5. Uscita relè pompa ausiliaria (contatto pulito, relè da 250 Vca 10 A)
6. Uscita allarme relè remoto (contatto pulito, relè da 250 Vca 10 A)
4. SPECIFICHE ELETTRICHE
Specifiche
PoolMatch pH
PoolMatch ORP
Intervallo misura
3,0 ÷ 10,0 pH
200 ÷ 999 mV
Intervallo setpoint
6,0 ÷ 8,0 pH
400 ÷ 850 mV
Intervallo allarme
5,0 ÷ 9,0 pH
300 ÷ 900 mV
Precisione
± 0,04 pH
± 2 mV
Precisione del dispositivo
0,1 pH
1 mV
Alimentazione
230 Vca 50 Hz
Classe di isolamento
II
Consumo
10 W
Portata della pompa
1,6 l/h
Contropressione max.
1,5 bar
Calibrazione della sonda
Automatica
Stato pompa
Dosaggio proporzionale
Tubo peristaltico (DI x DE mm)
Norprene 4,8 x 8 mm
Dimensioni (H x W x D mm)
185 x 124 x 110 mm
Peso
1,0 kg
Pompa di ricircolo
1
2
3
4
5
6
Sonda di temperatura PT100
2 cavi 3 cavi
4
