GERMAN
Schritt 2 : Informationen überprüfen
Um die antenne zu montieren, mussen sie die richtige Skew, Elevation, Azimuth mit hilfe der tabelle auf der
ruckseite des handbuchs ermitteln. Wenn sie Ihren ort nicht nden konnen, nehmen sie bitte die Informa-
tionen des nachstgelegenen ortes. Dieses handbuch wird Ihnen
die montage am beispiel des empfangs des ASTRA1 satelliten in der region von brest in frankreich zeigen.
Der winkelinformation fur die region brest: Skew : -19.7°, Elevation : 30°, Azimuth : 149.6°
Schritt 3 : Teile zusammenfügen
Überprüfung
-
Überprüfung 30

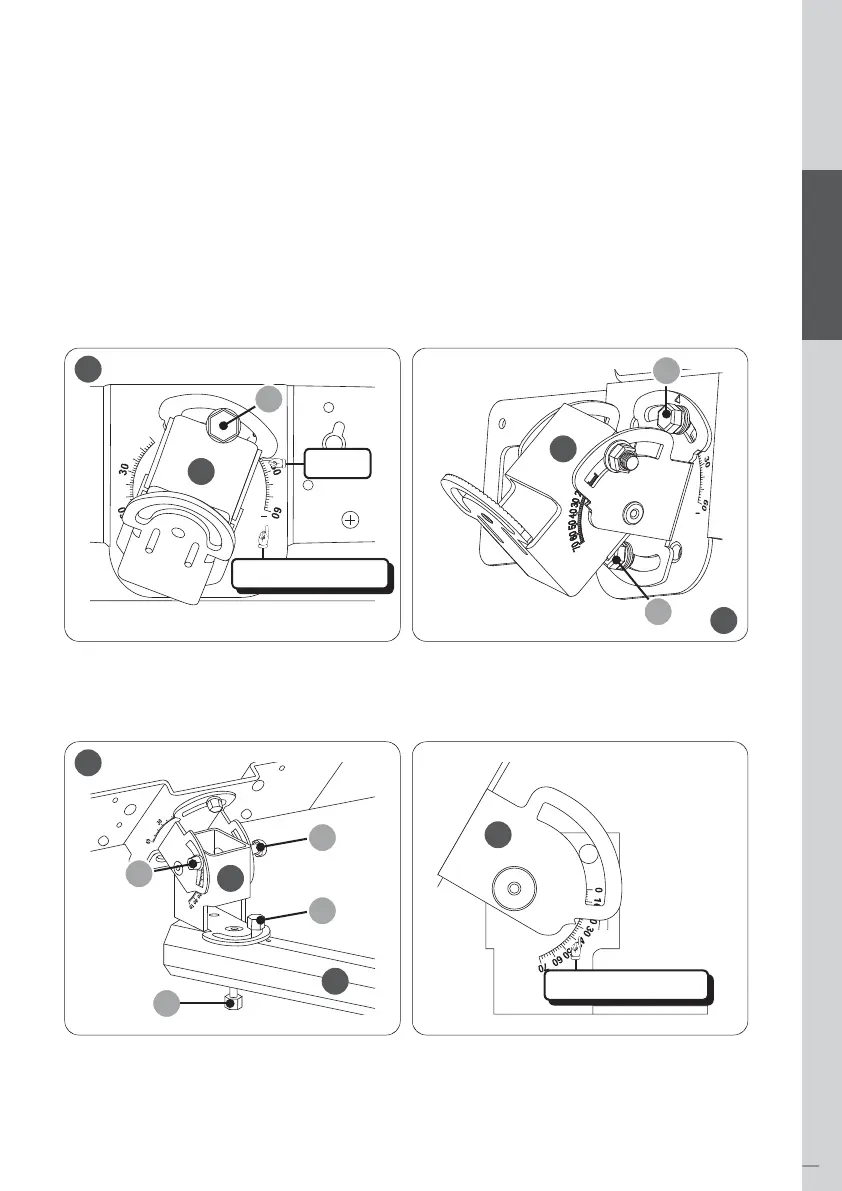

Fixieren Skew (Gelenk Winkel Verbindung und Antenne)
Gelenk Winkel Verbindung und Antenne auf Skew -19.7 stellen.
1)
Fixieren Elevation (Gelenk Antenne und Hauptstütze)
Gelenk Winkel Verbindung und Hauptstütze. Für die empndliche Abstimmung und für den Azimuth-
Winkel, xieren Sie den .Bolzen und die Mutter nicht zu fest.
2)
A1
A1
B1
B1
S3
S1
S2
N1
A1
B1
B2
B1
S1
S1
S1
-19.7
