SELFSAT H22D Series - Regolare Lelevazione (Unire Il Corpo Antenna con Il Supporto Principale); Regolare lo Skew (Staffa B1 Sul Corpo Dell Antenna A1)

ITALY
5
Fase 2: informazioni preliminari
Per installare l'antenna, è necessario trovare skew (Sk), elevazione (El) e angolo di azimut (Az). Vedi i parametri
contenuti nella tabella in appendice alla ne del manuale.
Se non trovi la tua località, si prega di fare riferimento alle informazioni della città più vicina alla vostra
posizione. Questo manuale vi mostra l'esempio di installazione per ricevere via satellite Astra1 nella regione
di Brest in Francia. I parametri di puntamento per la regione di Brest sono: Sk: -19,7, El: 30, Az: 149,6
Fase 3: Assemblaggio

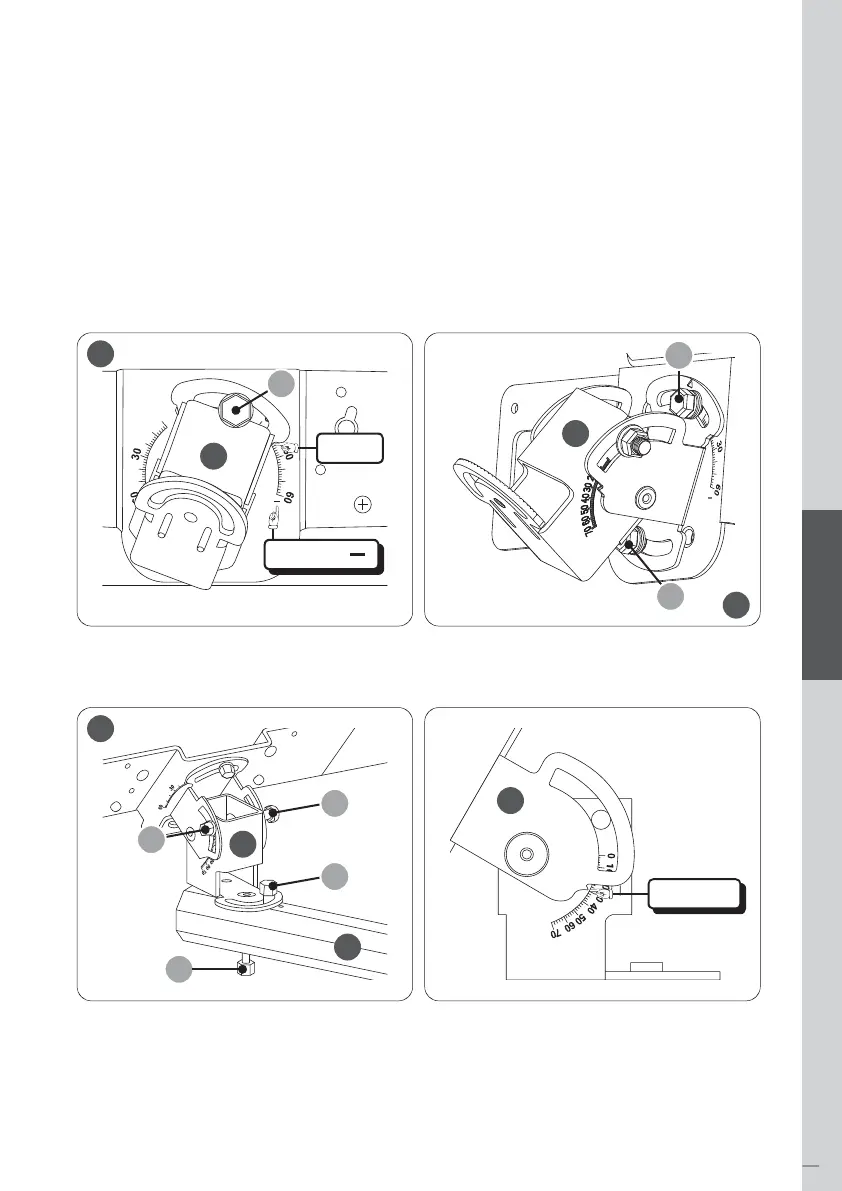

Regolare lo Skew (staa B1 sul corpo dell 'antenna A1)
Regolare l’angolo di inclinazione a -19,7 e ssare i dadi.
1)
Regolare l’Elevazione (unire il corpo antenna con il supporto principale)
Per una regolazione ne dell’elevazione e dell’angolo di azimuth si prega di non ssare subito dado e
bullone strettamente.
2)
A1
A1
B1
B1
S3
S1
S2
N1
A1
B1
B2
B1
S1
S1
S1
-19.7
Conferma
Conferma
30
