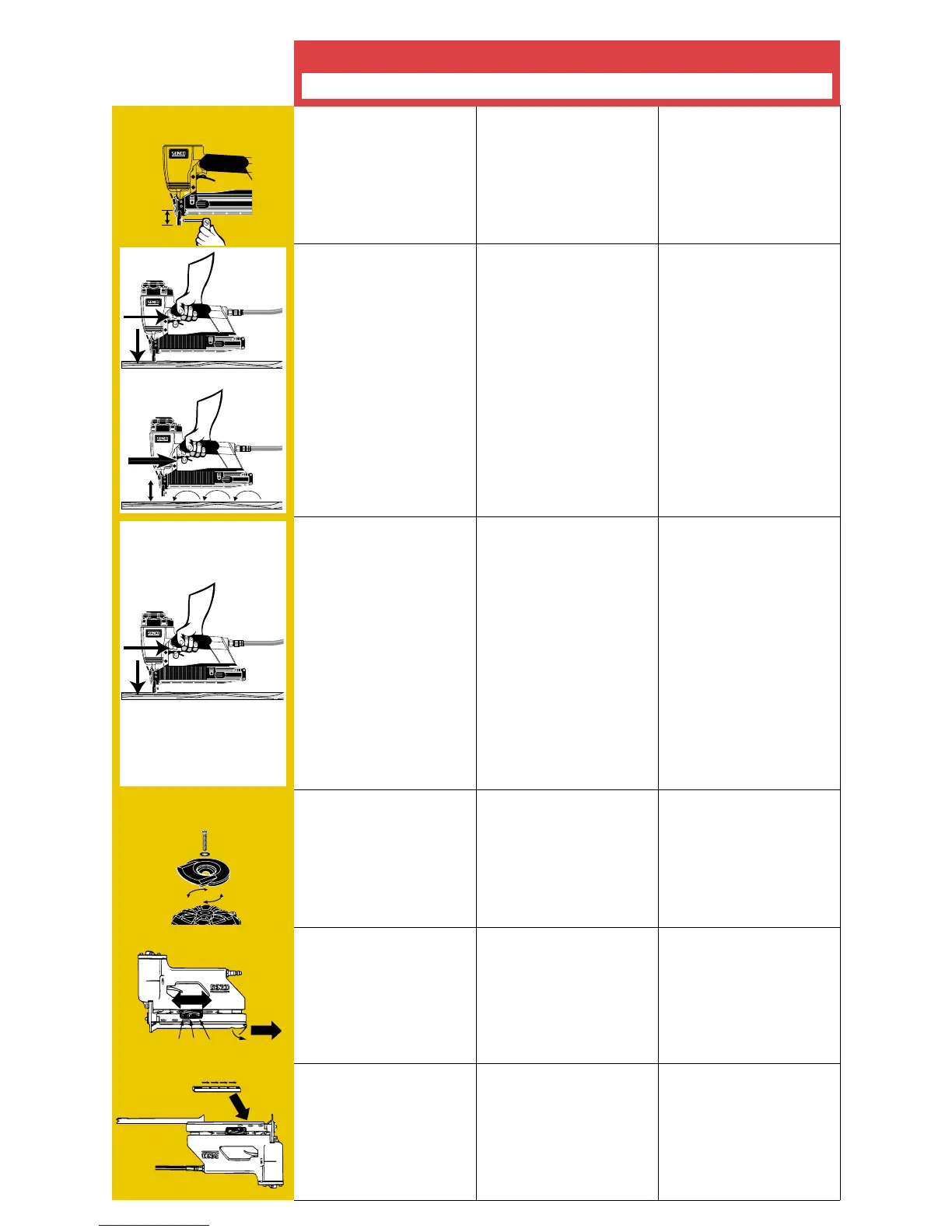

Tool Use
Uso de la Herramienta
Utilisation de l’Outil
4
●
This tool is equipped with a depth
control safety element. To adjust the
depth of the staple being driven,
loosen the screw and slide the lower
safety element up or down and lock
in place by tightening the screw. Be
sure the safety element moves freely
after adjustment. A malfunctioning
safety element can cause a fastener
to be discharged accidentally.
●
Esta herramienta esta equipada con un elemento
de seguro para control de profundidad. Para
ajustar la profundidad del engrapado. Afloje el
tornillo y deslice el elemento de seguridad hacia
arriba o abajo a la posición deseada y aprieta el
tornillo. Asegúrese que elemento de seguro tenga
movimiento libre después de ajustarse. Un
elemento de seguro en mal estado puede causar
que un sujetador sea descargado
accidentalmente.
●
Cet appareil est équipé d’un réglage de
profondeur d’agrafage. Pour effectuer
la réglage de la penetration de l’agrafe,
desserrer la vis et faire glisser vers le
haut ou vers le bas la partie inférieure
du palpeur de sécurité. Le bloquer
ensuite en position par l’intermédiaire
de la vis. Assurez-vous après cette
opération que l’élément de sécurité
peut coulisser librement.
● With a “Dual-Action” trigger,
nails can be driven two ways:
a) Position safety element
against work surface and pull
trigger...“Trigger Fire.”
b) Pull trigger and push safety
element against work surface for
operation each time the safety
element is pushed against the
work surface. This “bottom-fire”
mode of operation is preferred
when high speed, rapid fastener
placement is desired.
● Las herramientas con gatillo de
accion doble pueden ser
disparadas de dos maneras:
a) Oprima el seguro contra la
superficie de trabajo y apriete el
gatillo...Disparo de gatillo.
b) Jale el gatillo y
posteriormente presione el
seguro contra la superficie de
trabajo para que se active cada
vez que el seguro sea
presionado contra la superficie
de trabajo. Este modo de
operación “Disparo por golpeteo
del seguro” es preferido cuando
se desea alta velocidad de los
sujetadores.
● Les appareils équipés de
déclenchement “au touché / par
gâchette” peuvent être utilisés
de 2 façons différentes :
a) Déclenchement par
“gâchette” :
Appliquer le palpeur de sécurité
de l’appareil à l’endroit désiré et
activer la gâchette.
b) tirer la gâchette et appuyer la
sécurité sur la surface de travail,
pour provoquer un tir ; chaque
nouvel appui de la sécurité sur
la surface de travail provoquera
un nouveau tir. Ce mode de
travail “à la volée” est apprécié
pour des travaux de projectiles
très rapides.
SNS40/45/50/SQS55
Only
● With a “Restrictive” trigger, nails
can only be driven one way. First
depress safety element against
work surface then pull trigger.
This feature is helpful when
precise fastener placement is
required.
Read the “Customer Satisfaction
and Safety Reminder” (CSSR) in
the tool and fastener boxes for
safety information regarding the
Dual Action and Restrictive
triggers. Under certain
conditions, the Restrictive trigger
may reduce the possibility of
injury to you or to others working
with you.
●
Las herramientas con “Gatillo
Restringido” solamente se pueden
disparar con el gatillo. Primero
apriete el elemento de seguridad
contra la superficie de trabajo y
después tire del gatillo. Ésta
característica es útil cuando se
requiere precisión en la colocación
de los sujetadores.
Lea el “Recordatorio de Seguridad
y Satisfacción del Cliente” (CSSR)
en las cajas de sujetadores y de
las herramientas para información
sobre seguridad de los Gatillos
Restringido y de Acción Dual. Bajo
ciertas condiciones, el Gatillo
Restringido puede reducir la
posibilidad de heridas a su
persona o a otros que trabajen con
usted.
● Avec une gachette “restrictive”,
les clous ne peuvent être tirés
que dans une seule direction.
Appuyer d’abord le palpeur de
sécurité sur la surface de travail,
puis tirer sur la gachette. Cette
fonction est utile pour un
placement précis de projectiles.
Lire le “Rappel de Sécurité et
Satisfaction du Client” (CSSR)
dans les boites à outils et
fixations pour les informations de
sécurité concernant les Détentes
à Double Action et à Restriction.
Dans certaines circonstances, la
Détente à Restriction peut
réduire la possibilité de se
blesser ou de blesser d’autres
personnes.
● The deflector can be rotated to
change the direction of the
exhaust air. Disconnect air
supply, loosen cap screw with a
socket head cap screw wrench,
and then rotate deflector to
desired location. Tighten cap
screw.
● El deflector puede rotarse para
cambiar la dirección del aire
expedido por el mofle.
Desconecte el aire, afloje los
tornillos de la tapa y porte el
deflector a la posición deseada.
Apriete los tornillos de la tapa.
● Le déflecteur peut être orienté
différemment pour changer la
direction de l’échappement
d’air. Déconnecter l’appareil de
la source d’air comprimé,
dévisser la vis de maintien du
déflecteur et faire pivoter celui–
ci jusqu’à la position voulue.
Resserrer la vis de maintien.
2
1
2
1
2
1
SNS45/50/SQS55
Only
SC1 Only
Y09 Y07 Y05
● To Load:
Slide adjuster to correct
fastener length. Pull latch and
slide magazine rail to rear.
● Place strip of fasteners into
magazine with printed side facing
out and arrows pointed toward
front of tool.
Slide magazine rail closed.
● Placer la bande d’agrafes dans le
magasin avec le côté imprimé
vers l’extérieur et les flèches
pointées vers l’avant.
Fermer le magasin d’agrafes en
le faisant coulisser.
● Pour charger :
Faire coulisser l’élément ajusteur
de façon à obtenir la longueur
voulue de l’agrafe. Tirer le loquet
et faire coulisser le magasin vers
l’arrière.
● Para cargar:
Deslice el ajustador al largo
correcto del clavo o de la grapa.
Tire del pestillo y deslice el riel
del cargador hacia atrás.
● Coloque una tira de clavos o
grapas en el cargador con el lado
impreso hacia afuera y las
flechas apuntando hacia la parte
delantera de la herramienta.
Deslice el riel del cargador para
cerrarlo.
