SL310005700 Ed.00 - 04-2011 - 27 _DE-

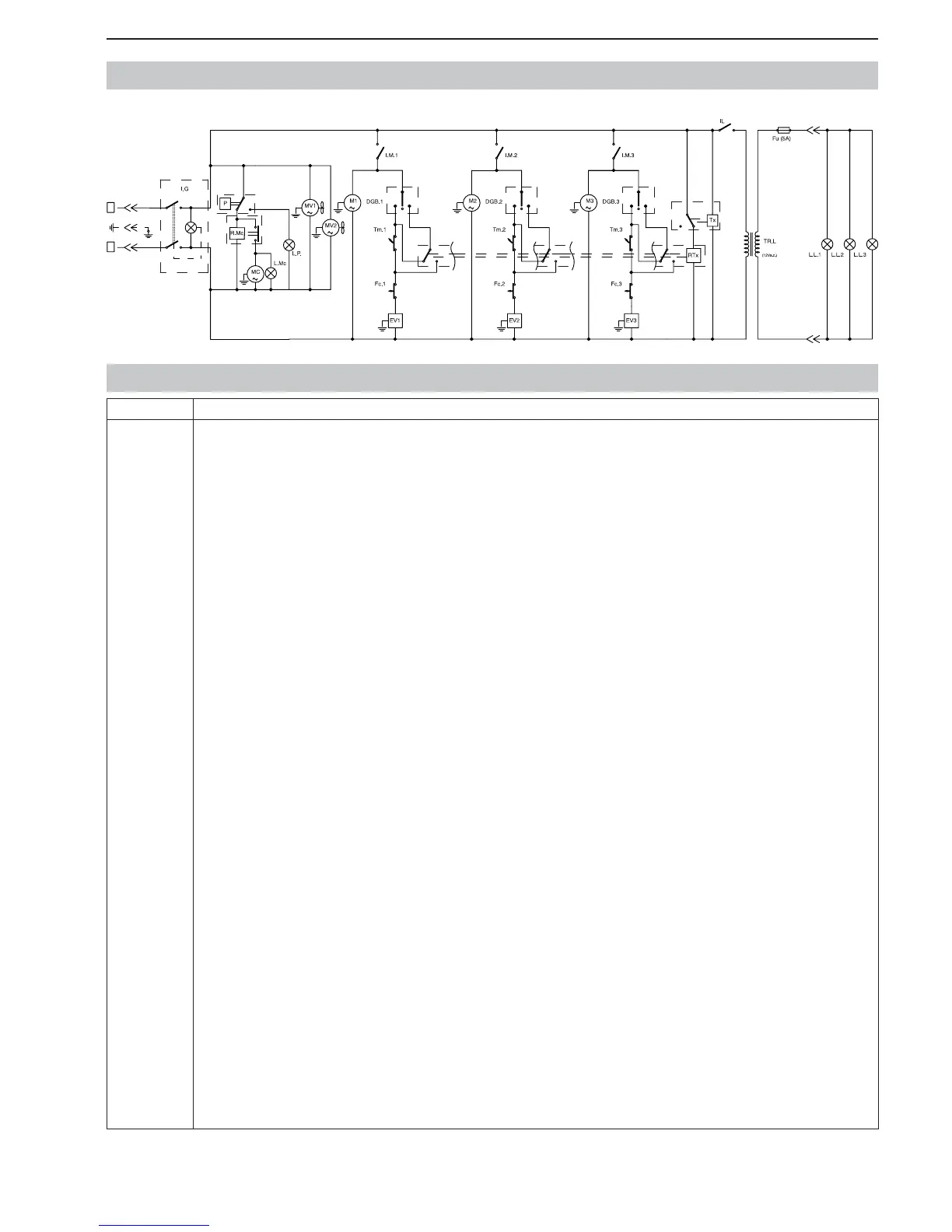

STROMLAUFPLÄNE (GRANITA-MASCHINE 3FF) / 115V
I
0
III IIII
I
I
I
00
I
0
I
I
0
F
N
Bezeichnung Beschreibung
D.G.B
DGB.1
DGB.2
DGB.3
EV1
EV2
EV3
Fc
Fc.Tx
Fc1
Fc2
Fc3
Fu
FuA
I.G
I.L
I.M
I.M1
I.M2
I.M3
L.L.
L.L.1
L.L.2
L.L.3
L.MC
L.P.
M
M1
M2
M3
MC
MTx
MV
MV1
MV2
N.T.C
N.T.C 1
N.T.C 2
N.T.C 3
P
R.Mc
RTx
TE
Tm
Tm1
Tm2
Tm3
TR
TR.L
Tx
UMSCHALT. GRAMOLATE/GETRÄNK
UMSCHALT. GRAMOLATE/GETRÄNK BEHÄLTER 1
UMSCHALT. GRAMOLATE/GETRÄNK BEHÄLTER 2
UMSCHALT. GRAMOLATE/GETRÄNK BEHÄLTER 3
MAGNETVENTIL BEHÄLTER 1
MAGNETVENTIL BEHÄLTER 2
MAGNETVENTIL BEHÄLTER 3
ENDANSCHLAG EINSTELLUNG
ENDANSCHLAG ZEITSCHALTER
ENDANSCHLAG EINSTELLUNG BEHÄLTER 1
ENDANSCHLAG EINSTELLUNG BEHÄLTER 2
ENDANSCHLAG EINSTELLUNG BEHÄLTER 3
SICHERUNG
SICHERUNG HILFSSTROMKREIS
HAUPTSCHALTER
SCHALTER LEUCHTDECKEL
SCHALTER RÜHRWERKMOTOR
SCHALTER RÜHRWERKMOTOR BEHÄLT. 1
SCHALTER RÜHRWERKMOTOR BEHÄLT. 2
SCHALTER RÜHRWERKMOTOR BEHÄLT. 3
LAMPE LEUCHTDECKEL
LAMPE LEUCHTDECKEL BEHÄLTER 1
LAMPE LEUCHTDECKEL BEHÄLTER 2
LAMPE LEUCHTDECKEL BEHÄLTER 3
LAMPE KOMPRESSORMOTOR
LAMPE DRUCKWÄCHTER
RÜHRWERKMOTOR
RÜHRWERKMOTOR BEHÄLTER 1
RÜHRWERKMOTOR BEHÄLTER 2
RÜHRWERKMOTOR BEHÄLTER 3
KOMPRESSORMOTOR
MOTOR ZEITSCHALTER
MOTOR VENTILATOR
MOTOR VENTILATOR 1
MOTOR VENTILATOR 2
TEMPERATURFÜHLER BEHÄLTER
TEMPERATURFÜHLER BEHÄLTER 1
TEMPERATURFÜHLER BEHÄLTER 2
TEMPERATURFÜHLER BEHÄLTER 3
DRUCKWÄCHTER
KOMPRESSORRELAIS
RELAIS ZEITSCHALTUHR
THERMOSTAT ELEKTRONISCHE
THERMOSTAT BEHÄLTER
THERMOSTAT BEHÄLTER 1
THERMOSTAT BEHÄLTER 2
THERMOSTAT BEHÄLTER 3
TRAFO
TRAFO
TIMER
LEGENDE
