SL320005700 Ed.00 - 04-2011 - 27 _FR-

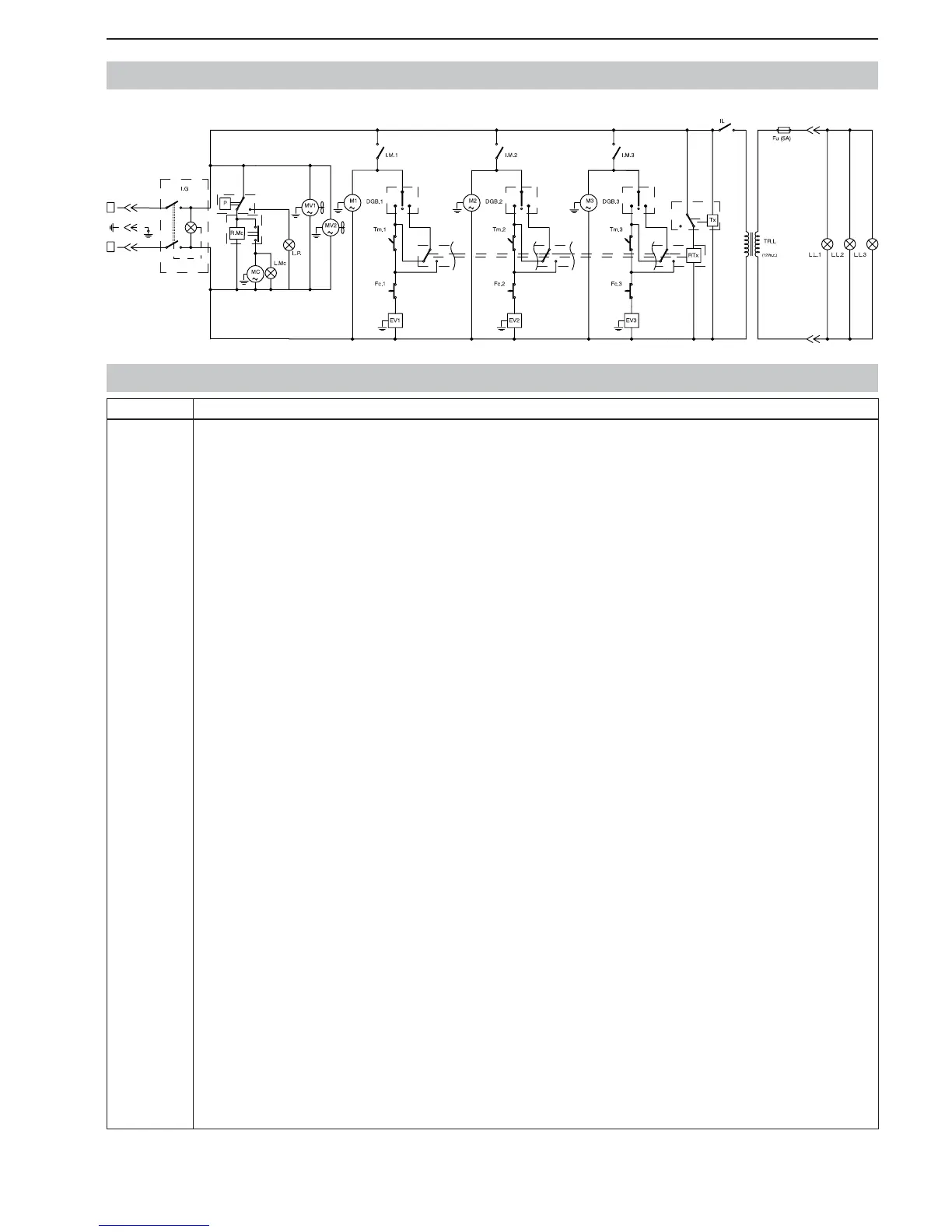

SCHEMAS DES CIRCUITS ELECTRIQUES (DISTRIBUTEUR DE GRANITÉS 3 - 3FF) / 115V
I
0
III IIII
I
I
I
0
0
I
0
I
I
0
F
N
Article Description
D.G.B
DGB.1
DGB.2
DGB.3
EV1
EV2
EV3
Fc
Fc.Tx
Fc1
Fc2
Fc3
Fu
FuA
I.G
I.L
I.M
I.M1
I.M2
I.M3
L.L.
L.L.1
L.L.2
L.L.3
L.MC
L.P.
M
M1
M2
M3
MC
MTx
MV
MV1
MV2
N.T.C
N.T.C 1
N.T.C 2
N.T.C 3
P
R.Mc
RTx
TE
Tm
Tm1
Tm2
Tm3
TR
TR.L
Tx
DEVIATEUR GRANITE/BOISSON RESERVOIR
DEVIATEUR GRANITE/BOISSON RESERVOIR 1
DEVIATEUR GRANITE/BOISSON RESERVOIR 2
DEVIATEUR GRANITE/BOISSON RESERVOIR 3
ELECTROVALVE RESERVOIR 1
ELECTROVALVE RESERVOIR 2
ELECTROVALVE RESERVOIR 3
FIN DE COURSE REGLAGE RESERVOIR
FIN DE COURSE TEMPORISATEUR
FIN DE COURSE REGLAGE RESERVOIR 1
FIN DE COURSE REGLAGE RESERVOIR 2
FIN DE COURSE REGLAGE RESERVOIR 3
FUSIBLE
FUSIBLE AUXILIAIRE
INTERRUPTEUR GENERAL
INTERRUPTEUR COUVERCLE AVEC ECLAIRAGE
IINTER. MOTEUR MELANGEUR
INTER. MOTEUR MELANGEUR RESERVOIR 1
INTER. MOTEUR MELANGEUR RESERVOIR 2
INTER. MOTEUR MELANGEUR RESERVOIR 3
AMPOULE ECLAIRAGE COUVERCLE
AMPOULE ECLAIRAGE COUVERCLE RESERVOIR 1 1
AMPOULE ECLAIRAGE COUVERCLE RESERVOIR 1 2
AMPOULE ECLAIRAGE COUVERCLE RESERVOIR 1 3
TÉMOIN LUMINEUX COMPRESSEUR
LAMPE PRESSOSTAT
MOTEUR MELANGEUR
MOTEUR MELANGEUR RESERVOIR 1
MOTEUR MELANGEUR RESERVOIR 2
MOTEUR MELANGEUR RESERVOIR 3
MOTEUR COMPRESSEUR
MOTEUR TEMPORISATEUR
MOTEUR VENTILATEUR
MOTEUR VENTILATEUR 1
MOTEUR VENTILATEUR 2
SONDE DE TEMPÉRATURE RESERVOIR
SONDE DE TEMPÉRATURE RESERVOIR 1
SONDE DE TEMPÉRATURE RESERVOIR 2
SONDE DE TEMPÉRATURE RESERVOIR 3
PRESSOSTAT
RELAIS COMPRESSEUR
RELAIS TEMPORISATEUR
THERMOSTAT ÉLECTRONIQUE
THERMOSTAT RESERVOIR
THERMOSTAT RESERVOIR 1
THERMOSTAT RESERVOIR 2
THERMOSTAT RESERVOIR 3
TRANSFORMATEUR
TRANSFORMATEUR
TEMPORISATEUR
LÉGENDE
