SL310005700 Ed.00 - 04-2011 - 27 _IT-

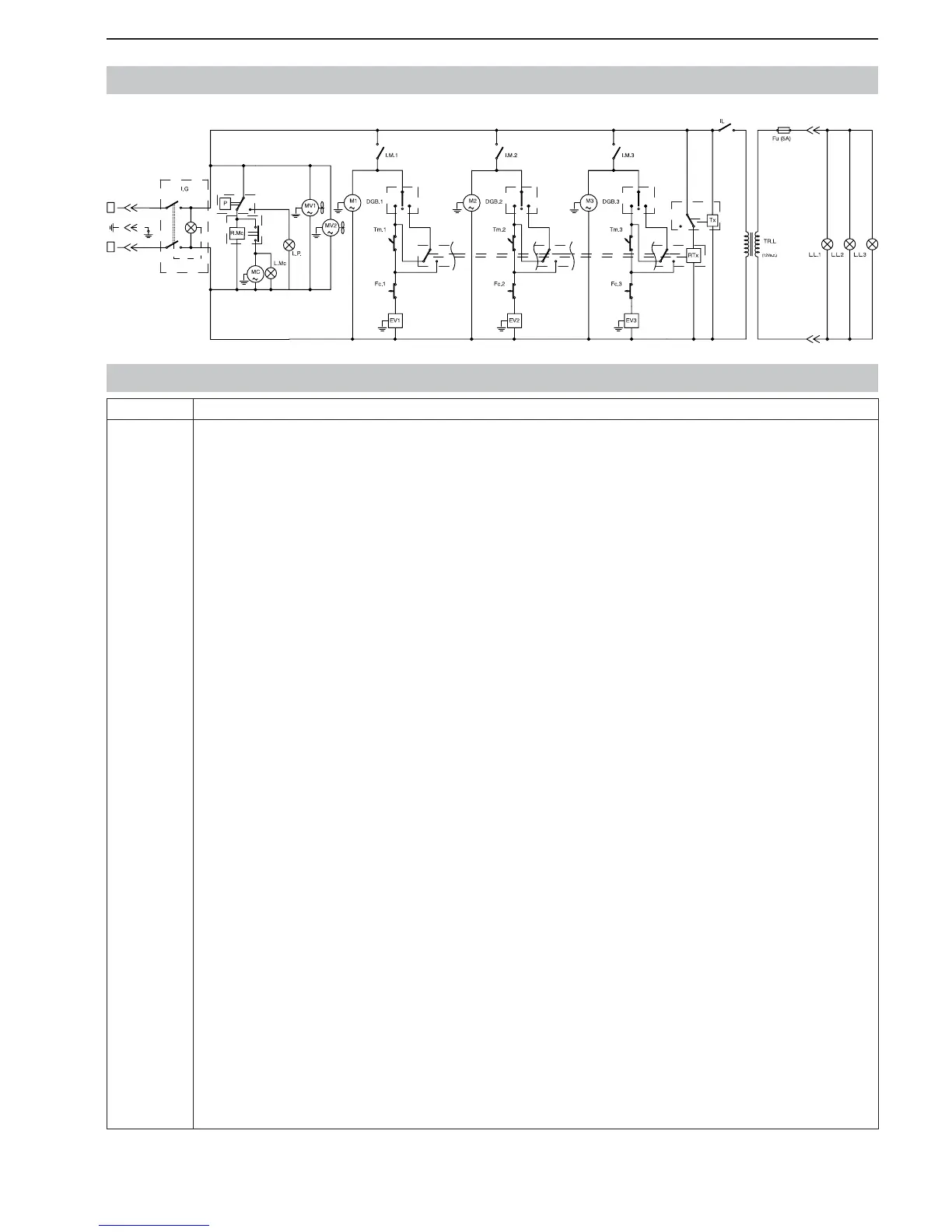

SCHEMI ELETTRICI DI PRINCIPIO (GRANITORE 3FF) / 115V
I
0
III IIII
I
I
I
00
I
0
I
I
0
F
N
Voce Descrizione
D.G.B
DGB.1
DGB.2
DGB.3
EV1
EV2
EV3
Fc
Fc.Tx
Fc1
Fc2
Fc3
Fu
FuA
I.G
I.L
I.M
I.M1
I.M2
I.M3
L.L.
L.L.1
L.L.2
L.L.3
L.MC
L.P.
M
M1
M2
M3
MC
MTx
MV
MV1
MV2
N.T.C
N.T.C 1
N.T.C 2
N.T.C 3
P
R.Mc
RTx
TE
Tm
Tm1
Tm2
Tm3
TR
TR.L
Tx
DEVIATORE GRANITA/BIBITA VASCA
DEVIATORE GRANITA/BIBITA VASCA 1
DEVIATORE GRANITA/BIBITA VASCA 2
DEVIATORE GRANITA/BIBITA VASCA 3
ELETTROVALVOLA VASCA 1
ELETTROVALVOLA VASCA 2
ELETTROVALVOLA VASCA 3
FINECORSA REGOLAZIONE VASCA
FINECORSA TEMPORIZZATORE
FINECORSA REGOLAZIONE VASCA 1
FINECORSA REGOLAZIONE VASCA 2
FINECORSA REGOLAZIONE VASCA 3
FUSIBILE
FUSIBILE AUSILIARIO
INTERRUTTORE GENERALE
INTERRUTTORE COPERCHIO LUMINOSO
INTER. MOTORE MISCELATORE VASCA
INTER. MOTORE MISCELATORE VASCA 1
INTER. MOTORE MISCELATORE VASCA 2
INTER. MOTORE MISCELATORE VASCA 3
LAMPADA COPERCHIO LUMINOSO
LAMPADA COP. LUMINOSO VASCA 1
LAMPADA COPERCHIO LUMINOSO VASCA 2
LAMPADA COPERCHIO LUMINOSO VASCA 3
SPIA COMPRESSORE
LAMPADA PRESSOSTATO
MOTORE MISCELATORE VASCA
MOTORE MISCELATORE VASCA 1
MOTORE MISCELATORE VASCA 2
MOTORE MISCELATORE VASCA 3
MOTORE COMPRESSORE
MOTORE TEMPORIZZATORE
MOTORE VENTILATORE
MOTORE VENTILATORE 1
MOTORE VENTILATORE 2
SONDA TEMPERATURA VASCA
SONDA TEMPERATURA VASCA 1
SONDA TEMPERATURA VASCA 2
SONDA TEMPERATURA VASCA 3
PRESSOSTATO
RELÈ COMPRESSORE
RELÈ TIMER
TERMOSTATO ELETTRONICO
TERMOSTATO VASCA
TERMOSTATO VASCA 1
TERMOSTATO VASCA 2
TERMOSTATO VASCA 3
TRASFORMATORE
TRASFORMATORE
TIMER
LEGENDA
