SL310005700 Ed.00 - 04-2011 - 27 _ES-

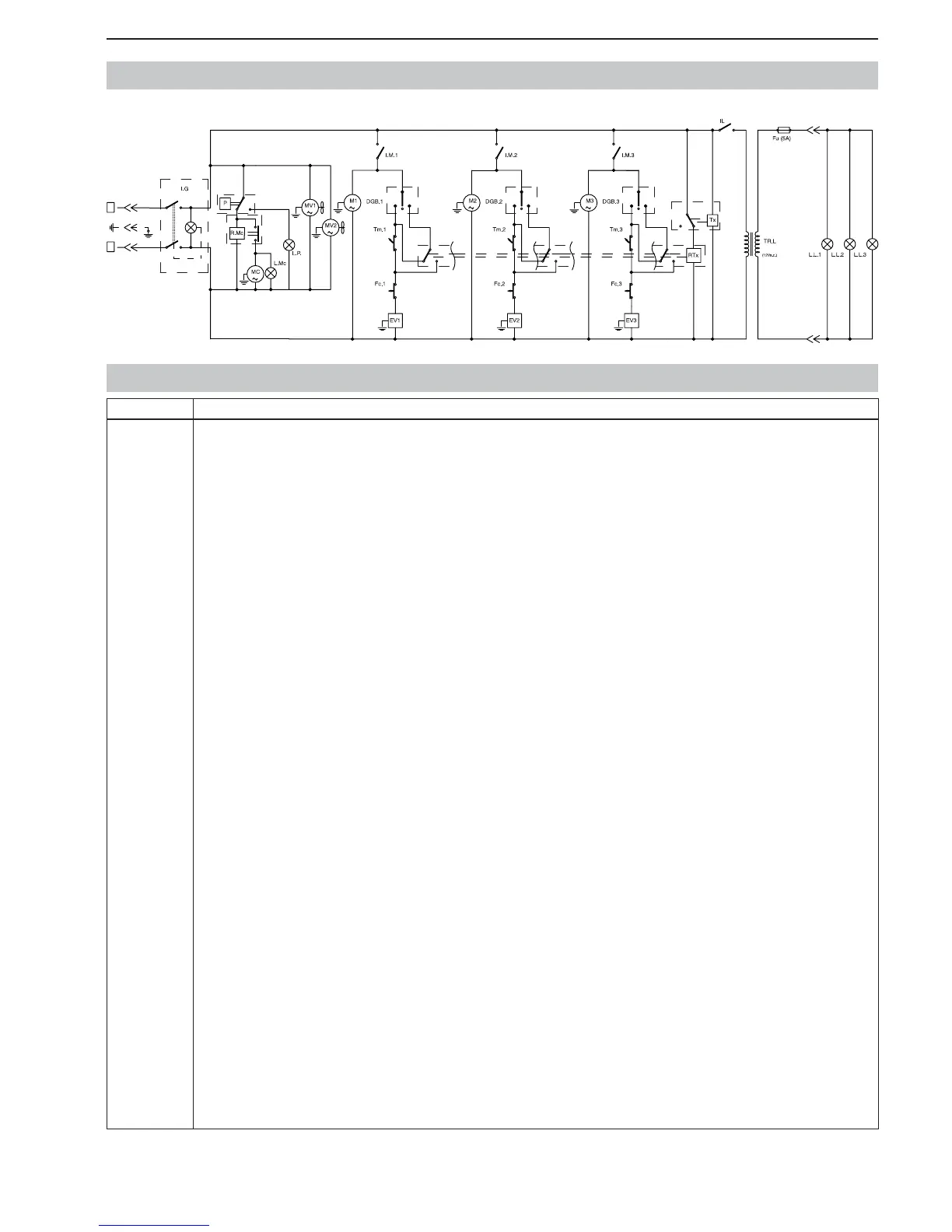

ESQUEMAS ELÉCTRICOS NO ESPECIFICADOS (
GRANIZADORA
3FF) / 115V
I
0
III IIII
I
I
I
0
0
I
0
I
I
0
F
N
Sigla Descripción
D.G.B
DGB.1
DGB.2
DGB.3
EV1
EV2
EV3
Fc
Fc.Tx
Fc1
Fc2
Fc3
Fu
FuA
I.G
I.L
I.M
I.M1
I.M2
I.M3
L.L.
L.L.1
L.L.2
L.L.3
L.MC
L.P.
M
M1
M2
M3
MC
MTx
MV
MV1
MV2
N.T.C
N.T.C 1
N.T.C 2
N.T.C 3
P
R.Mc
RTx
TE
Tm
Tm1
Tm2
Tm3
TR
TR.L
Tx
DESVIADOR GRANIZADO/BEBIDA CUBA
DESVIADOR GRANIZADO/BEBIDA CUBA 1
DESVIADOR GRANIZADO/BEBIDA CUBA 2
DESVIADOR GRANIZADO/BEBIDA CUBA 3
ELECTROVÁLVULA CUBA 1
ELECTROVÁLVULA CUBA 2
ELECTROVÁLVULA CUBA 3
FINAL DE CARRERA REGULACIÓN CUBA
FINAL DE CARRERA TEMPORIZADOR
FINAL DE CARRERA REGULACIÓN CUBA 1
FINAL DE CARRERA REGULACIÓN CUBA 2
FINAL DE CARRERA REGULACIÓN CUBA 3
FUSIBLE
FUSIBLE AUXILIAR
INTERRUPTOR GENERAL
INTERRUPTOR TAPA LUMINOSA
INTERRUPTOR MOTOR MEZCLADOR CUBA
INTERRUPTOR MOTOR MEZCLADOR CUBA 1
INTERRUPTOR MOTOR MEZCLADOR CUBA 2
INTERRUPTOR MOTOR MEZCLADOR CUBA 3
LÁMPARA TAPA LUMINOSA
LÁMPARA TAPA LUMINOSA CUBA 1
LÁMPARA TAPA LUMINOSA CUBA 2
LÁMPARA TAPA LUMINOSA CUBA 3
LÁMPARA COMPRESOR
LÁMPARA PRESOSTATO
MOTOR MEZCLADOR
MOTOR MEZCLADOR CUBA 1
MOTOR MEZCLADOR CUBA 2
MOTOR MEZCLADOR CUBA 3
MOTOR COMPRESOR
MOTOR TEMPORIZADOR
MOTOR VENTILADOR
MOTOR VENTILADOR 1
MOTOR VENTILADOR 2
SONDA TEMPERATURA CUBA
SONDA TEMPERATURA CUBA 1
SONDA TEMPERATURA CUBA 2
SONDA TEMPERATURA CUBA 3
PRESOSTATO
RELÉ COMPRESOR
RELÉ DEL TEMPORIZADOR
TERMOSTATO ELECTRÓNICO
TERMOSTATO CUBA
TERMOSTATO CUBA 1
TERMOSTATO CUBA 2
TERMOSTATO CUBA 3
TRANFORMADOR
TRANFORMADOR
TEMPORIZADOR
LEYENDA
