TARATURA DELLO “SPAN” RIVELATORE
/ “SPAN” ADJUSTEMENT FOR
GAS DETECTOR
OSSIGENO
OXYGEN

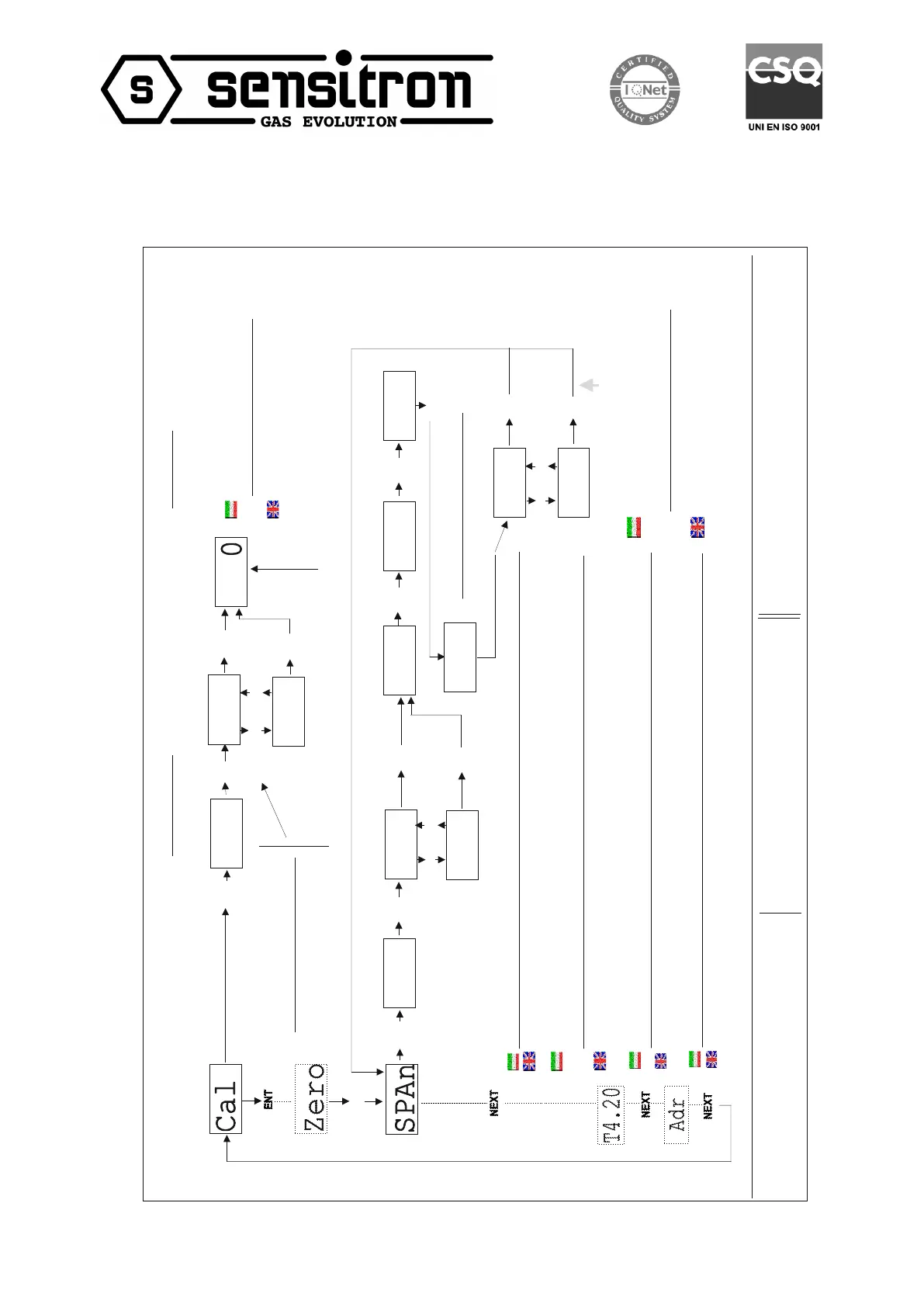

Per eseguire la taratura dello SPAN del
rivelatore di Ossigeno, serve la bombola di gas
camp ione con una concen trazione di
Ossigeno inferiore al 20,8 % e più
precisamente tra il 3 ed il 10 % (resto Azoto)
In order to carry out the SPAN calibration of the
Oxygen gas detector, a sample gas cylinder
with an Oxygen concentration below 20,8%
(between 3 and 10 %), balanced with Nitrogen,
is required.
NEXT
ENT
Fc
ENT
NO
Yes
NEXT
ENT
(PER 3 SECONDI /
FOR 3 SECONDS)
ENT
208
(1)
Conc
(2)
ENT
ENT
(3)
3789
ENT
NO
Yes
ENT
(PER 3 SECONDI /
FOR 3 SECONDS)
ENT
SCEGLIERE “NO” PER NON SALVARE IL NUOVO VALORE
SCEGLIERE “SI” (Yes) PER SALVARE IL NUOVO VALORE
CHOSE “NO” TO ABORT THE NEW PARAMETER
CHOSE “Yes” TO SAVE THE NEW PARAMETER
(1)
(3) Inserire il valore della concentrazione di gas campione della bombola di Ossigeno che si è applicata al rivelatore (es.
10 %) tramite i tasti “NEXT” e “EXIT” e premere ENT .
Insert the concentration value declared on the Oxygen sample gas bottle that will be applied to the detector (e.g. 10 %) by
pressing “NEXT” and “EXIT” and press ENT.
Fc means Relative Response coefficent. Choose Yes.
Let the Oxygen flow to the detector and, once the time necessary its detection is due (usually from 30 to 45 seconds),
press OK to allow acquisition of the Oxygen concentration value to the detector.
(1) Fc significa Fattore di conversione. Scegliere SI (Yes).
(2) A questo punto, applicare Ossigeno e, trascorso il tempo necessario al gas per interessare completamente il rivelatore
(normalmente dai 30 ai 45 secondi), premere ENT per far acquisire il valore della concentrazione di Ossigeno al
rivelatore.
Adjustement coefficent, in points, ( not to be used).
Coefficiente di taratura, in punti (non tenere in considerazione).
(4)
NEXT
EXIT
SAV
ENT
NO
Yes
NEXT
ENT
(PER 3 SECONDI /
FOR 3 SECONDS)
ENT
NEXT
SCEGLIERE “NO” PER NON SALVARE IL
NUOVO VALORE SCEGLIERE SI (Yes)
PER SALVARE LE NUOVE
IMPOSTAZIONI.
CHOOSE “NO” TO ABORT THE NEW
PARAMETER CHOOSE “YES”TO SAVE
THE NEW PARAMETER
BAC K TO NORMAL OPERATION MODE
RITORNO AL NORMALE FUNZIONAMENTO.
NEXT
NEXT
NEXT
(4)
A questo punto se compare ETAR (errore di
taratura), premere ENT per continuare nel
menù. Il valore di SPAN non è stato acquisito
per: guasto del sensore, errata applicazione
del gas al sensore oppure errato valore di
concentrazione del gas inserito.
Should, at this point, ETAR (adjustement
error) appear, press ENT to go on. The SPAN
value has not been aquired because of: a
sensor failure, error while testing sensor in
gas or wrong sampling gas value.
(1)
Nota 1: per eseguire la taratura dello SPAN del rivelatore di Ossigeno,
NON utilizzare bombola di gas con AZOTO puro (senza Ossigeno).
Quantità minima di Ossigeno nella bombola: 3%
Note 1: to carry out the SPAN adjustement of the Oxygen gas detector,
never use pure Nitrogen gas cylinder.
(Minimun Oxygen concentration in the gas cylinder: 3 %)
.
100
.
(Entrare nella procedura di SPAN del rivelatore solo se si ha disponibile la bomboletta con Ossigeno)
(Enter the SPAN adjustment procedure only with Oxygen gas cylinder)
Note 2: the espected operative life of the Oxygen sensor is of about 2 years.
Nota 2: la vita operativa del sensore per Ossigeno è di circa 2 anni.
