MANUALE TECNICO – TECHNICAL HANDBOOK ST.PL4+
MT2770_rev2_PL4+.doc 10.11.2010 9 di 32

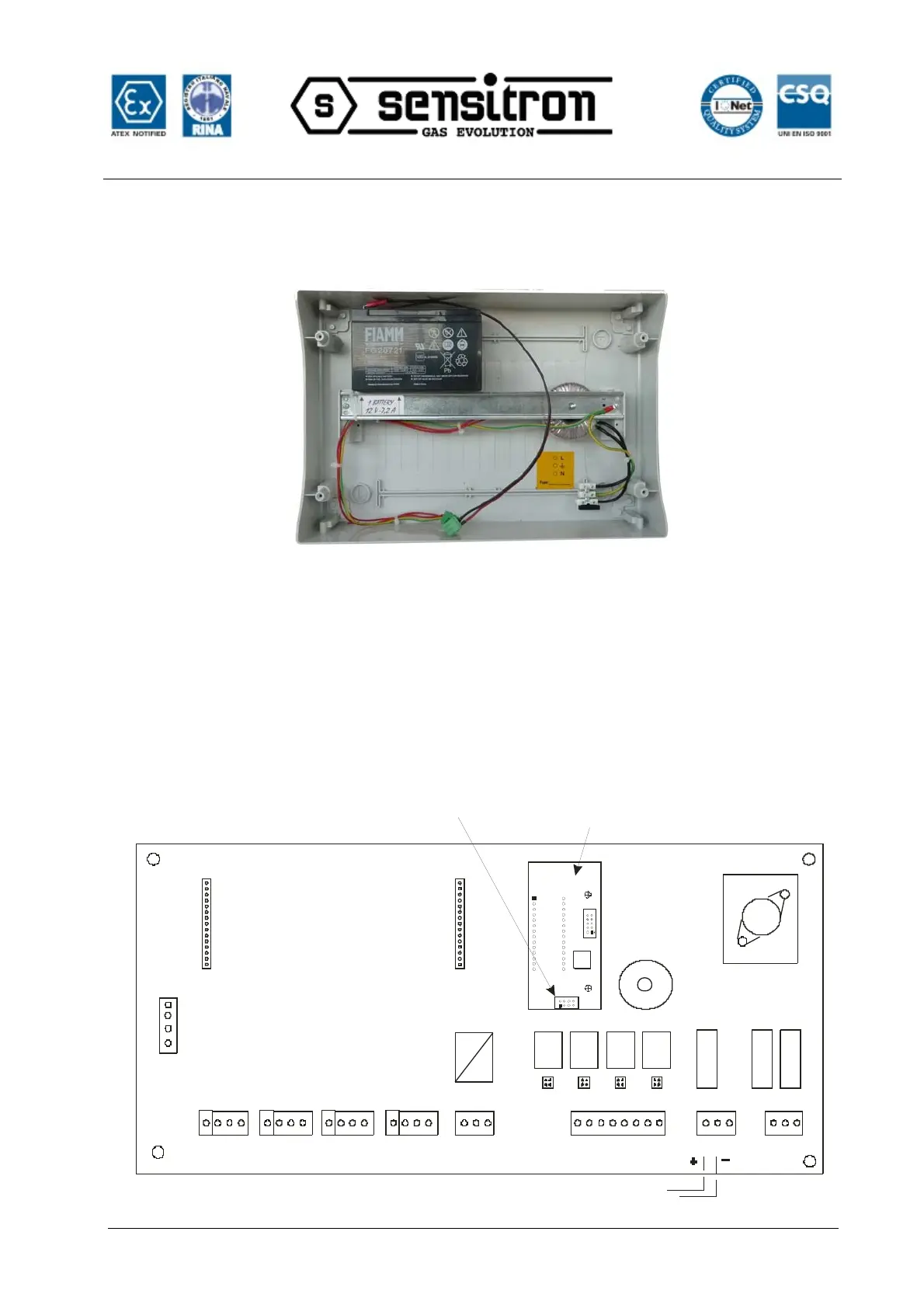

Se l'installazione prevede il collegamento di
una batteria tampone, collegare i cavetti alla
batteria e fare attenzione di alloggiarla nella
parte superiore sinistra, sopra la barra di
metallo, come illustrato qui sotto.
If the installation requires the connection to a
back up battery, connect the wires to the
battery side and place the battery in the upper
left side, just above the metal bar, as shown in
the picture here below.
Riposizionare il pannello frontale tramite le 4
viti rimosse in precedenza.
Girare su UNLOCK, aprire lo sportello frontale
e ricollegare i morsetti CN10 (alimentazione) e
CN9 (batteria).
Fasten the front panel by using the 4 screws
you previously removed.
UNLOCK the front door and connect again the
terminals CN10 (power supply) and CN9
(battery).
Procedere con il collegamento dei rivelatori
come descritto nei capitoli seguenti.
Proceed with the gas detectors connection as
described in the following chapters
2.2 Layout Scheda Principale 2.2 Main board layout
La figura rappresenta la scheda montata sul
retro dello sportello frontale, su cui dovranno
essere effettuati i cablaggi dei rivelatori.
The above figure shows the PCB mounted on
the rear side of the front door, to which gas
detectors are to be connected.
TERMINAL BLOCK FOR THE EXPANSION
8 INPUTS MODULE
Batteria/battery
SCHEDA MICROPROCESSORE (PIGGY)
CON ETICHETTA DELLA VERSIONE SOFTWARE.
MICROPROCESSOR BOARD (PIGGY) WITH
SOFTWARE VERSION LABEL.
BUZZER
JP3
JP1
uP
KEY SELECTOR
CHIAVE
1
28
7
JP3 PONTICELLI PER SELEZION
E
LINGUA DISPLAY
JP3 LANGUAGE SELECTOR JUMPERS.
CN8A CN8B
CN1 CN2 CN3 CN4
RL1
1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3
CN7
RL5
RL2 RL3 RL4
1 2 3 4 5 6 7 8 1 2 3 1 2 3
CN5 CN9 CN10
JP1 JP2 JP3 JP4
NA NC NA NC NA NC NA NC
F2 F1F3
