24
26.1
M3x6
M3x6
M3x8
M3x6
M3x6
Nylock nut
M3
SERVOSAVERACKERMANNINSERTS
FORWARD
MIDREARWARD

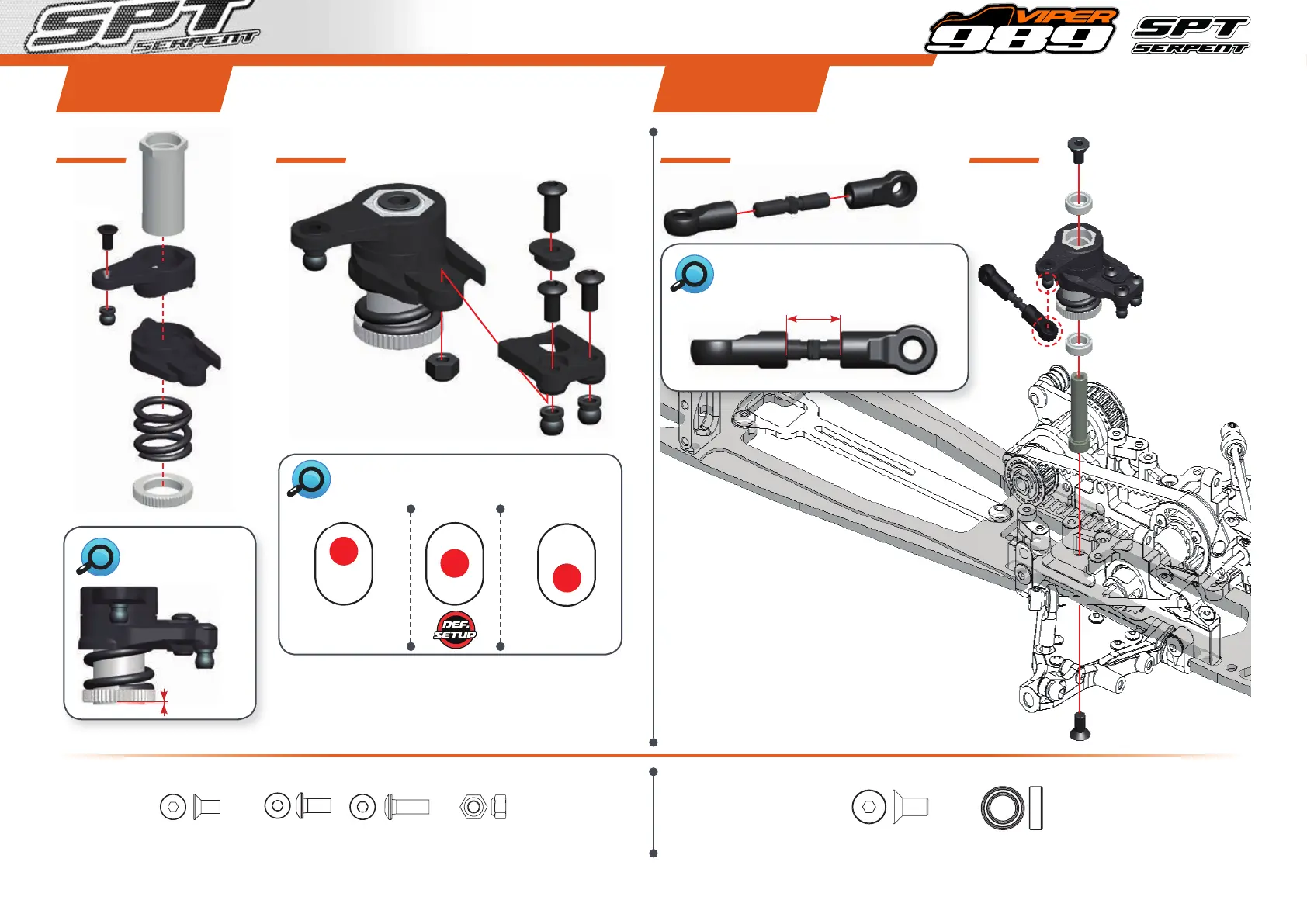

STEp 26
6X10x3
M4X8
6X10x3
Preload the servo-
saver-spring 1mm.
1 mm
26.2
STEp 27
27.1 27.2
STEERINGLINKLENGTH
7.5 mm
M3x6
Nylock Nut M3M3x8
6x10x3
M4x8
