7
Anschluss von Akku und Motor
· Notwendige Motor- und Akkukabel liegen bei,
jedoch keine Steckverbinder. Wählen Sie für
das rote und schwarze Akkukabel ein zu
Ihrem Akku passendes Gegenstück aus.
· Wichtig: Achten Sie unbedingt auf die
richtige Zuordnung von Rot=Plus und
Schwarz=Minus am Stecker! Ein falsch
angeschlossener Akku zerstört den

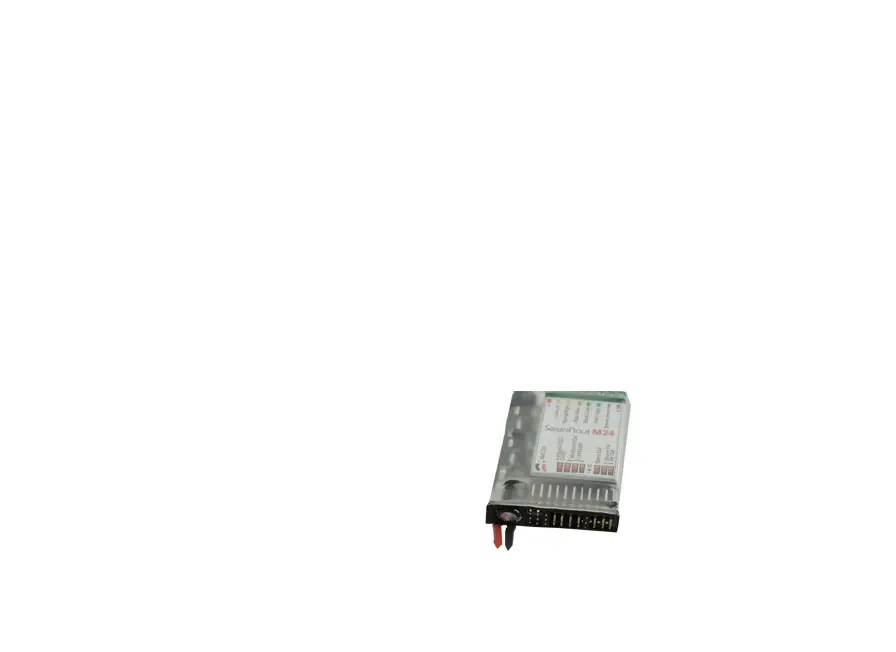

Servonaut M24 sofort!
· Für den Motoranschluss geeignete Steckver-
binder an beiden gelben Kabeln verwenden,
oder Kabel direkt anlöten.
· Nur Motoren verwenden, die für die gewählte
Akkuspannung ausgelegt sind. Der Motor
muss entstört werden, passende Entstör-
sätze sind bei Servonaut erhältlich. Geeignet
sind nur Entstörkondensatoren, keine
Schottky-Dioden.
Anschluss der Glühlampen oder LEDs
· Für alle Lichtausgänge wahlweise
Glühlampen oder LEDs verwenden.
· Bei LEDs: Vorwiderstände erforderlich
· Bei Glühlampen: zur Akkuspannung
passende Lämpchen wählen (bei 7,2V
Lämpchen für 6V, bei 11,1V welche für 12 V)
Anschluss von Servonaut-
Soundmodulen
Servonaut-Soundmodule werden direkt am M24
(Ausgang Sound out) angeschlossen. Ist der
Betrieb mit Leerlauf gewählt (nur mit Tempomat
möglich), kann man den Motor (d.h. das Motorge-
räusch) auch im Stand aufheulen lassen. Der
Motor bleibt dann auf erhöhter Leerlaufdrehzahl
und simuliert so einen Nebenantrieb. Ein kurzes
Antippen der Bremse schaltet den Nebenantrieb
ab und der Motorsound fällt wieder auf die
normale Leerlaufdrehzahl. Das Schalten vom
Leerlauf in den Vorwärts- oder Rückwärtsgang ist
erst möglich, wenn der Motorsound auf Leerlauf
abgefallen ist.
