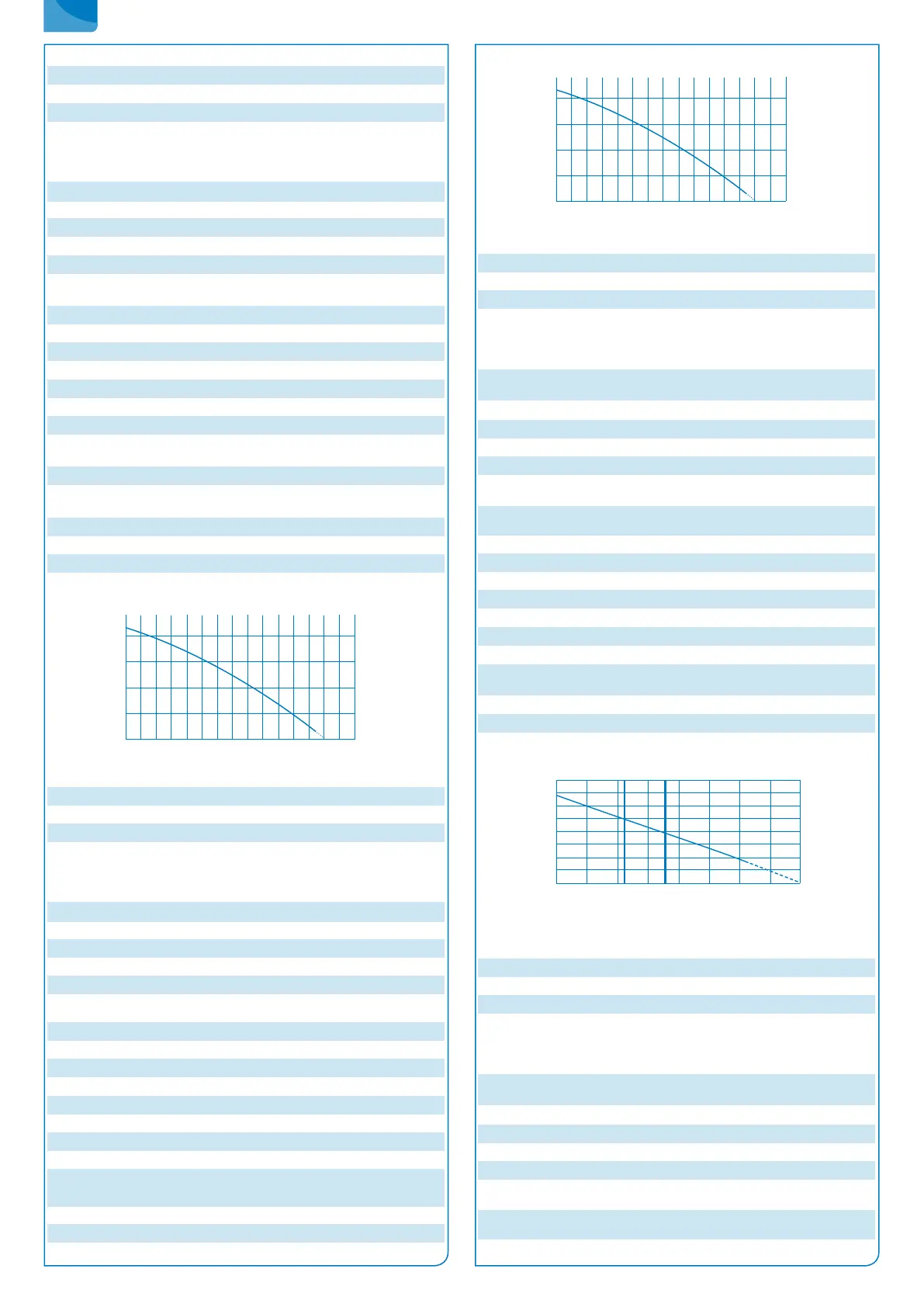

36
DE
SANICUBIC® 1 / SANICUBIC® 1 WP
Stromart Wechselstrom
Spannung 220-240V
Frequenz 50/60 Hz
durch Ölbad gekühlt
Motor - Pumpe Thermischer
Überlastschutz
Isolationsklasse F
Pumpentyp Schneidwerk
Motorstromverbrauch (für einen Motor) 1 500 W
Maximale Stromaufnahme 6 A
Kabellänge Steuerung 4 m - H07RN-F-4 G 1.5
Steuerung Kabel – Buchse 2.5 m - H05VV-F-3 G 1,5
Schutzklasse: SANICUBIC® 1: IP67
SANICUBIC® 1 WP: IP68
Steuerung: IPX4
Max. empfohlene Höhe 11 m
Max. Durchuss 12 m³/Stunde
Max. Temperatur des ankommenden Abwassers 70°C (Max. 5 min.)
Fassungsvermögen Tank 32 L
Nutzvolumen 10 L
Höhe der unteren Zuläufe (vom Boden) 140 mm
Ein- Ausschaltpunkt Niveau
SANICUBIC® 1: 133/65 mm
SANICUBIC® 1 WP: 140/80
Alarm Einschaltpunkt 210 mm
Bruttogewicht [KG] SANICUBIC® 1: 19,8
(einschließlich Verpackung und Zubehör) SANICUBIC® 1 WP: 26,7
Druckleitung Ø außen 50 mm
Zulauf
Ø außen 40, 50, 100, 110 mm
Lüftung Ø außen 50 mm
SANICUBIC® 1 Leistungsdiagramm; SANICUBIC® 1 WP
12
9
6
3
0
0 5 10 15
Ableitungshöhe (m)
Durchfluss (m
3
/h)
SANICUBIC® 2 Classic / SANICUBIC® 2 Pro
Stromart Wechselstrom
Spannung 220-240V
Frequenz 50/60 Hz
Motor - Pumpe
durch Ölbad gekühlt
Thermischer
Überlastschutz
Isolationsklasse F
Pumpentyp Schneidwerk
Motorstromverbrauch (für einen Motor) 1 500 W
Maximale Stromaufnahme 13 A
Kabellänge Steuerung 4 m - H07RN-F-4 G 1.5
Steuerung Kabel – Buchse 2.5 m - H05VV-F-3 G 1,5
Schutzklasse Station: IP68
Steuerkasten: IPX4
Max. empfohlene Höhe 11 m
Max. Durchuss 12 m³/Stunde
Max. Temperatur des ankommenden Abwassers 70°C (Max. 5 min.)
Fassungsvermögen Tank 45 L
Nutzvolumen 17,5 L
Höhe der unteren Zuläufe (vom Boden) 140 mm
Ein- Ausschaltpunkt Niveau SANICUBIC® 2: 142/62 mm
Alarm Einschaltpunkt 180 mm
Bruttogewicht [KG] SANICUBIC® 2 Classic: 35.5
(einschließlich Verpackung und Zubehör) SANICUBIC® 2 Pro: 33,0
Druckleitung Ø außen 50 mm
Zulauf
Ø außen 40, 50, 100, 110 mm
Lüftung Ø außen 50 mm
SANICUBIC® 2 Classic Leistungsdiagramm; SANICUBIC® 2 Pro
12
9
6
3
0
0 5 10 15
Ableitungshöhe (m)
Durchfluss (m
3
/h)
SANICUBIC® 2XL
Stromart Wechselstrom
Spannung 220-240V
Frequenz 50/60 Hz
Motor - Pumpe durch Ölbad gekühlt
Thermischer
Überlastschutz
Isolationsklasse F
Pumpentyp Freistromradpumpe
Durchgang: 50mm
Motorstromverbrauch (für einen Motor) 2 000 W
Maximale Stromaufnahme 16 A
Kabellänge Steuerung 4 m - H07RN-F-4 G 1.5
Steuerung Kabel – Buchse 2.5 m - H05VV-F-3 G 1,5
Schutzklasse Station : IP68
Steuerkasten: IPX4
Max. empfohlene Höhe 10 m (DN80)
7 m (DN100)
Max. Durchuss 40 m³/Stunde
Max. Temperatur des ankommenden Abwassers 70°C (Max. 5 min.)
Fassungsvermögen Tank 120 L
Nutzvolumen 26 L
Ein- Ausschaltpunkt Niveau SANICUBIC® 2 XL: 166/101 mm
Alarm Einschaltpunkt 241 mm
Bruttogewicht [KG] (einschließlich Verpackung und Zubehör) 101.0
Druckleitung
DN 100 (Ø außen 110 mm)
oder DN80 (Ø außen 90 mm)
Zulauf Ø außen 40, 50, 100, 110 mm
Lüftung Ø außen 75 mm
Durchflusskurve SANICUBIC® 2 XL einphasig
16
14
12
10
8
6
4
2
0
0 5 10 15 20 25 30 35 40
Ableitungshöhe (m) - Kurve bei XL, Fos, Cubic 1&2
Durchfluss (m
3
/h)
Qmini
DN 80
Qmini
DN 100
Mindestießgeschwindigkeit für Selbstreinigung 0.7 m/s
SANICUBIC® 2 XL dreiphasig
Stromart Drehstrom
Spannung 230-400V
Frequenz 50/60 Hz
Motor - Pumpe durch Ölbad gekühlt
Thermischer
Überlastschutz
Isolationsklasse F
Pumpentyp Freistromradpumpe
Durchgang: 50mm
Motorstromverbrauch (für einen Motor) 3 500 W
Maximale Stromaufnahme 12 A
Kabellänge Steuerung 4 m - H07RN-F-4 G 1,5
Steuerung Kabel – Buchse 2.5 m - H05VV-F-5 G 2,5
Schutzklasse Station : IP68
Steuerkasten: IPX4
Max. empfohlene Höhe 14,5 m (DN80)
13 m (DN100)
Max. Durchuss 55 m³/Stunde
