DESCRIPTION
3.1 Description générale
Cet appareil est une station de relevage compacte. SANICUBIC®1 VX
est une station de relevage spécialement développée pour un usage
individuel (pavillon ou petit local commercial). SANICUBIC® 2 VX
est une station de relevage spécialement développée pour un usage indi-
viduel, commercial et petit collectif (petits immeubles, commerces, lieux
publics).
3.2 Etendue de la fourniture
Selon la version choisie, les composants suivants sont fournis :
• Réservoir collecteur comportant 1 ou 2 pompes et 3 capteurs de niveau
selon le modèle
• Boîtier de commande déporté
• Boîtier d’alarme laire
• Clapets anti-retour
• Kit de xation (vis, chevilles)
• Manchons de raccordement des tuyauteries d’amenées, de refoulement et
de ventilation
• Colliers de serrage des manchons de raccordement

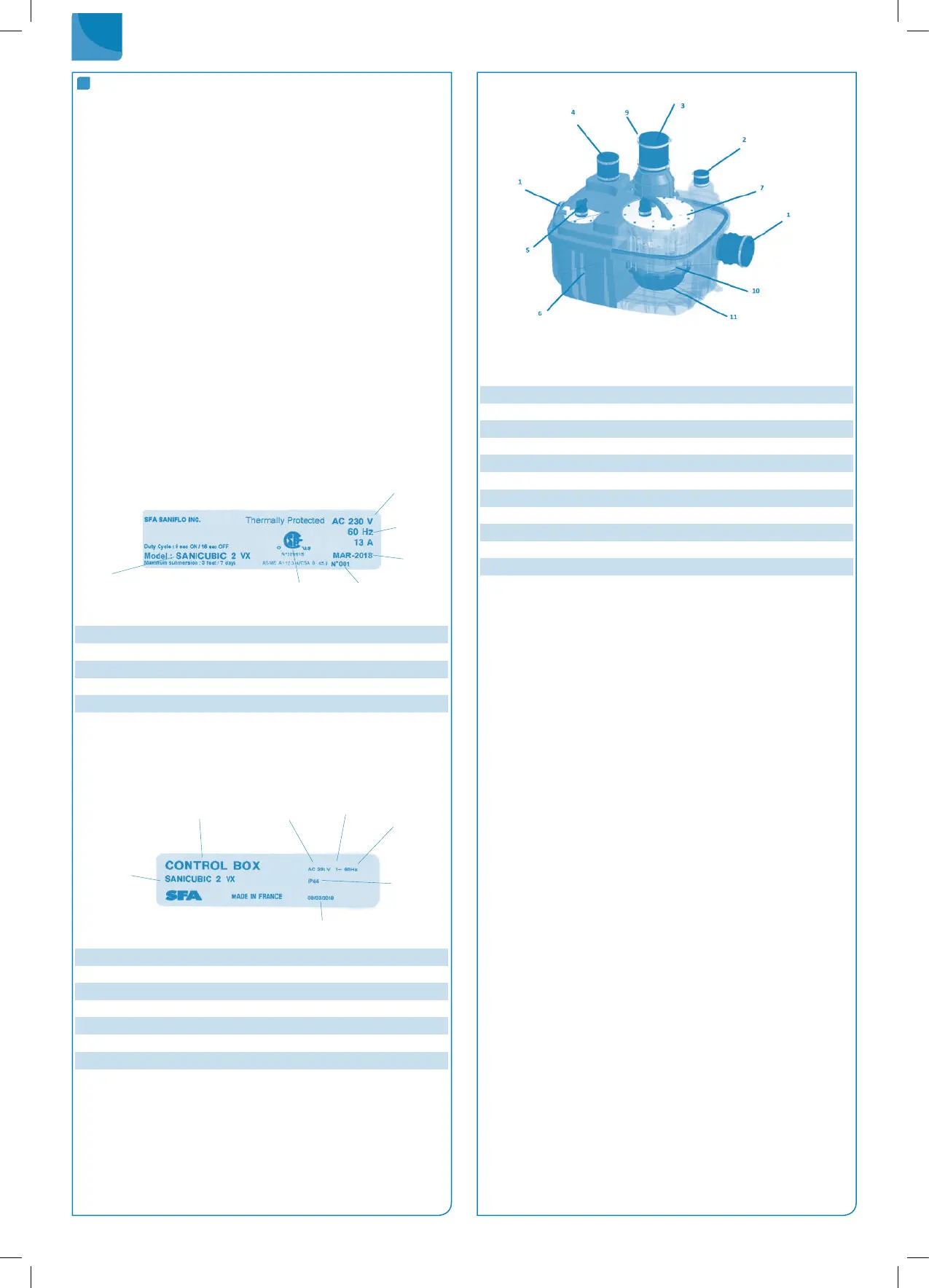

3.3 Plaque signalétique
Exemples :
Station de relevage
1 Désignation de la station de relevage
2 Alimentation
3 Fréquence
4 Date de production
5 Numéro d’identication
6 Type de certication
Boîtier de commande
1 Désignation de la station de relevage
2 Désignation du boitier de commande
3 Alimentation
4 Type de phase
5 Fréquence
6 Indice de protection
7 Date de production
FR
3.4 Conception et mode de fonctionnement
Tableau 2 : Illustration SANICUBIC® 1 VX
1 Entrée Ø 1 1/2’’ ou 4’’
2 Entrée Ø 1 1/2’’
3 Evacuation Ø 2’’ ou 4’’
4 Orice de ventilation Ø 2 1/2’’
5 Capteur de niveau (tube plongeur)
6 Réservoir
7 Trappe de visite
8 Orice de contrôle
9 Clapet anti-retour intégré
10 Ensemble moteur-pompe
11 Système Vortex
La station de relevage est équipée de plusieurs orices d’amenée hori-
zontaux et verticaux pour tuyauterie de diamètre extérieur 1 1/2’’ ou
4’’ (1) et de diamètre extérieur 1 1/2’’ (2). L’ensemble moteur-pompe
(10) achemine le uide pompé dans la tuyauterie de refoulement verticale de
diamètre intérieur 2’’ ou 4’’ (3). La conduite de ventilation (4) permet à la cuve
de toujours rester à la pression atmosphérique.
Mode de fonctionnement :
Les euents entrent dans la station de relevage par les orices d’amenée ho-
rizontaux et verticaux (1) (2). Ils sont accumulés dans un réservoir en matière
synthétique étanche aux gaz, aux odeurs et à l’eau (6). Commandé par un
capteur de niveau (5) et un coret de commande, les euents sont entraînés
par un système Vortex (11) et relevés automatiquement, dès qu’ils atteignent
un certain niveau dans la cuve, par une ou deux pompes en fonction du mo-
dèle (10) au-dessus du niveau de reux pour s’écouler dans la canalisation
d’évacuation.
- SANICUBIC® 1 VX contient 1 pompe équipée d’un système Vortex.
- SANICUBIC® 2 VX contient 2 pompes indépendantes. Chacune de ces pompes
est équipée d’un système Vortex haute performance. Les 2 pompes fonc-
tionnent chacune à leur tour de manière alternée. En cas de fonctionnement
anormal, les 2 moteurs fonctionnent simultanément (ou si l’une des pompes
est défectueuse, l’autre prend le relais).
Capteur de niveau / Tube plongeur :
• 2 Tubes plongeurs longs
Lors d’un fonctionnement normal, dès que les euents atteignent le niveau
d’enclenchement du tube long dans la cuve, le système de pompage se met
en marche.
• Tube plongeur court
Lors d’un fonctionnement anormal, si les euents atteignent le niveau haut
dans la cuve (tube court), une alarme sonore et visuelle est enclenchée et le
système de pompage se met en marche (s’il n’est pas défectueux).
1
2
3
4
5
6
1
2
3
4
7
6
5
