14
FR

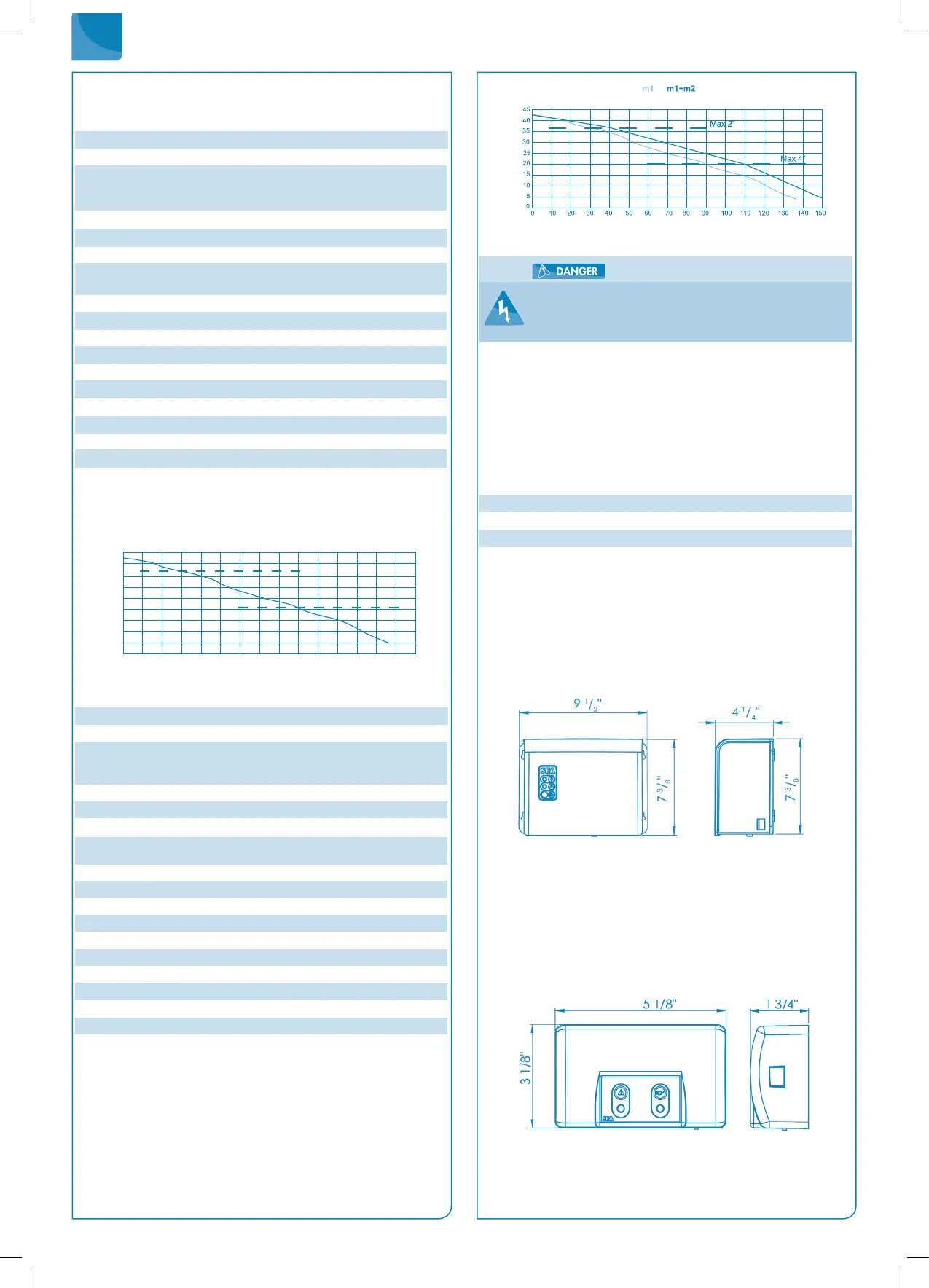

3.5 Données techniques
Station de relevage pour eaux vannes
SANICUBIC® 1 VX
Type de courant 1 phase
Tension/information électrique 220-240 V / 60 Hz / 12 A / 1,5 HP
Refroidi par bain d’huile
Moteur - Pompe Protection de surcharge thermique
Isolation classe F
Type de pompe Système VORTEX
Câble station – boîtier de commande 13 pi - H07RN-F-4 G 1.5
Câble boîtier de commande – prise secteur 8 pi-14/3 AWG SJOOW
Protection Station : IP68
Boitier de commande : IPX4
Hauteur Max. conseillée 36 pi (2’’) / 20 pi (4’’)
Hauteur à débit nul 43 pi
Débit Max 125 gpm (2’’) / 137 gpm (4’’)
Température Max des eaux usées entrantes 158 °F (Max. 5 min.)
Volume de la cuve 15.9 gallons
Volume utile 5.5 gallons
Hauteur des entrées basses (par rapport au sol) 6 1/8’’
Poids Brut [lbs] 68
Evacuation 2’’ ou 4’’
Entrée 1 1/2’’ ou 4’’
Ventilation 2 1/2’’
Courbe de débit
SANICUBIC 2 VX
Type de courant 1 phase
Tension/information électrique 220-240V/ 60Hz/ 2 x12A / 2 x1,5 HP
Refroidi par bain d’huile
Moteur - Pompe Protection de surcharge thermique
Classe isolation F
Type de pompe Système Vortex
Câble station – boîtier de commande 13 pi - H07RN-F-4 G 1.5
Câble boîtier de commande – prise secteur 8 pi-12/3 AWG SJOOW
Protection Station : IP68
Boitier de commande : IPX4
Hauteur Max. conseillée 36 pi (2’’) / 20 pi (4’’)
Hauteur à débit nul 43 pi
Débit Max (les 2 moteurs en opération) 145 gpm (2’’) ou 250 gpm (4’’)
Température Max des eaux usées entrantes 158 °F (Max. 5 min.)
Volume de la cuve 31.7 gallons
Volume utile 6.8 gallons
Hauteur des entrées basses (par rapport au sol) 7 1/2’’
Poids Brut [lbs] 223 lbs
Evacuation 2’’ ou 4’’
Entrée 1 1/2’’ ou 4’’
Ventilation 2 1/2’’
Courbe de débit SANICUBIC® VX
3.6 Boîtier de commande
Inondation du dispositif de commande
Danger de mort par choc électrique
w Utiliser le dispositif de commande uniquement dans un local à
l’abri des inondations
Boîtier de commande déporté SANICUBIC® VX
• Coret de commande et de surveillance de pompe intégré dans un boîtier compact en
matière synthétique
• Pour 1 ou 2 pompes
• Possibilité de marche forcée
3.6.1 Caractéristiques électriques
Tableau 3 : Caractéristiques électriques du boîtier de commande
Paramètre Valeur
Tension nominale d’alimentation 220-240 V
Fréquence réseau 60 Hz
Indice de protection IPX4
3.6.2 Caractéristiques techniques du dispositif de détection
Capteur de niveau analogique :
• Tension d’entrée 0 - 5 V
Sorties de process :
• Une sortie de signalisation libre de potentiel (250 V, 16 A) Contact NO
• Une sortie de signalisation à destination du boîtier d’alarme laire livré avec
l’appareil (sauf SANICUBIC® 2 VX) : 5V, 50mA
3.6.3 Dimensions du boîtier de commande déporté
3.7 Boîtier d’alarme
3.7.1 Caractéristiques techniques du dispositif d’alarme
Boîtier d’alarme SANICUBIC® VX :
Boîtier d’alarme laire
16 pi de câble
Information sonore et visuelle
Indice de protection : IP20
3.7.2 Dimensions du boîtier d’alarme déporté
Hauteur de refoulement
Débit
Pieds
Gal/min
0
0
5
10
15
20
25
30
35
40
45
10 20 30 40 50 60 70 80 90 100 110 120 130 140 150
débit Max 2"
débit Max 4"
Pieds
débit
débit
Hauteur de refoulement
Débit Gal/min
