– 31 –
CD-MD3000H/CD-MD3000W

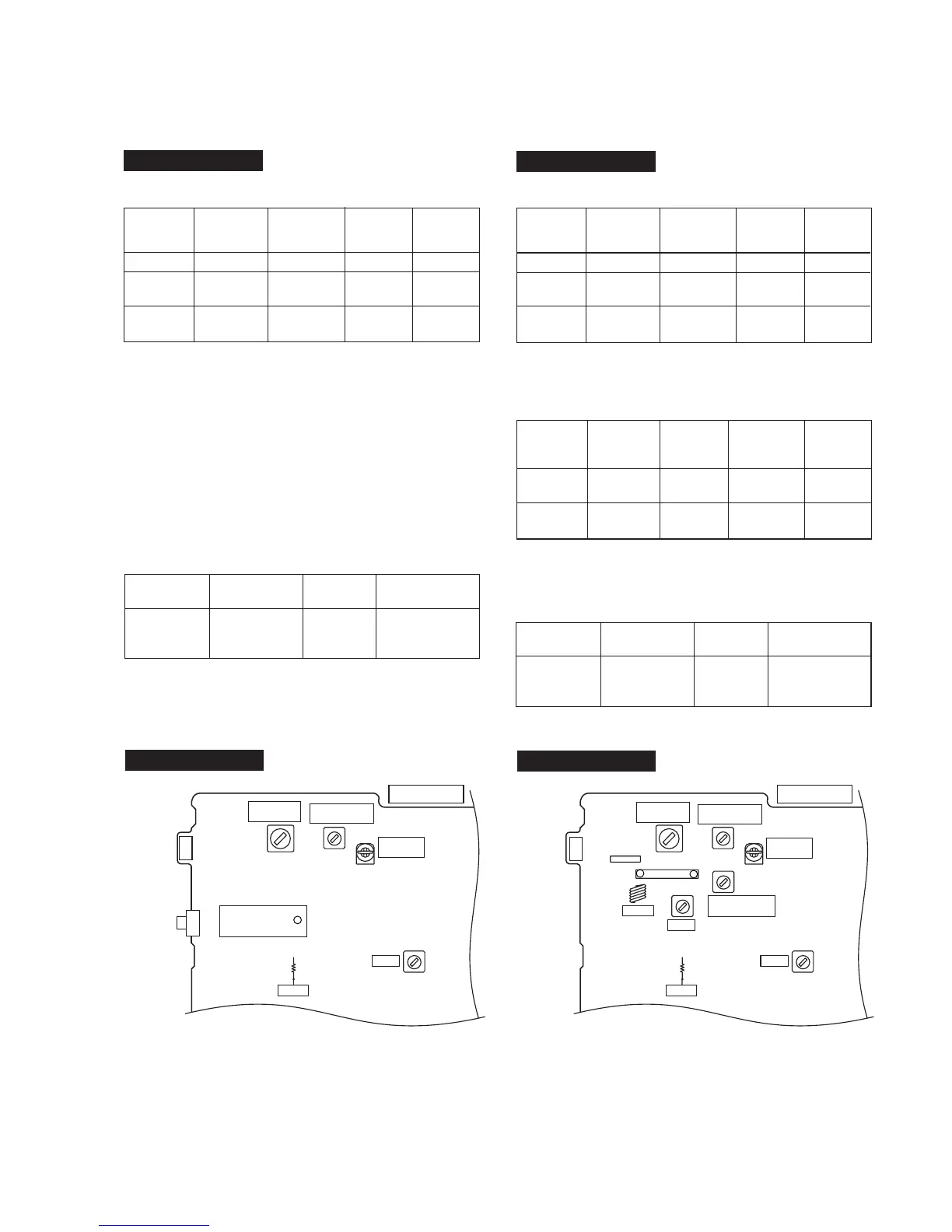

Figure 31 ADJUSTMENT POINTS
CD-MD3000H
CD-MD3000W
TUNER SECTION
Adjusting
Parts
Display
Frequency
• FM Mute Level (FM ST MODE)
Signal generator: 1 kHz, 40 kHz dev., FM modulated
*1. Adjust so that an output signal appears.
98.00 MHz 98.00 MHz VR351 *1 Input: CNP301
(26 dBµV) Output: Speaker
Terminal
Instrument
Connection
*1. Input: Antenna Output: Speaker Terminal
*2. Input: Antenna Output: TP301
Test Stage
Frequency
Display
Setting/
Adjusting
Parts
Instrument
Connection
AM IF 450 kHz 1,620 kHz T351 *1
AM Band 522 kHz (fL): T306 *2
Coverage 1.1 ± 0.1 V
AM 990 kHz 990 kHz T302 *1
Tracking
fL: Low-range frequency
fH: High-range frequency
Signal generator: 400 Hz, 30%, AM modulated
• AM IF/RF
• FM RF
Signal generator: 1 kHz, 75 kHz dev., FM modulated
FM Band 87.50 MHz (fL): T311 *1
Coverage 1.3 ± 50 mV
FM RF 98.00 MHz 98.0 MHz L312 *2
(10~30 dB)
Test Stage
Frequency Frequency
Display
Setting/
Adjusting
Parts
Instrument
Connection
*1. Input: Antenna Output: TP301
*2. Input: Antenna Output: Speaker Terminal
CD-MD3000H
*1. Input: Antenna Output: Speaker Terminal
*2. Input: Antenna Output: TP301
Test Stage
Frequency Display
Setting/
Adjusting
Parts
Instrument
Connection
AM IF 450 kHz 1,602 kHz T351 *1
AM Band 522 kHz (fL): T306 *2
Coverage 1.1 ± 0.1 V
AM 990 kHz 990 kHz T302 *1
Tracking
Signal generator: 400 Hz, 30%, AM modulated
• AM IF/RF
CD-MD3000W
• FM
Notes:
1: Description of the "FM IF Adjustment" is not carried on this
Manual. It is because the IF coil in the FM front end section
has been best adjusted in the factory so that its further
adjustment is not needed at the field. When replacing the
FM front end assembly, no adjustment is needed either.
2: The parts in the FM front end section are prepared in a
complete unit, so you can't obtain each part individually.
Adjusting
Parts
Display
Frequency
• FM Mute Level (FM ST MODE)
Signal generator: 1 kHz, 40 kHz dev., FM modulated
*1. Adjust so that an output signal appears.
98.00 MHz 98.00 MHz VR351 *1 Input: SO301
(26 dBµV) Output: Speaker
Terminal
Instrument
Connection
IC301
1
9
T306
T302
T311
L312
BF301
MAIN PWB
FM MUTE
LEVEL
AM IF
TP301TP301
AM
TRACKING
AM BAND
COVERAGE fL
FM BAND
COVERAGE fL
FM RF
FM IF
VR351
T351
T312
R345
T306
T302
MAIN PWB
AM IF
CNP301
AM LOOP
ANTENNA
SO301
FM
ANTENNA
TERMINAL
VR351
T351
R345
FE301
1
FM MUTE
LEVEL
AM
TRACKING
AM BAND
COVERAGE fL
CNP301
FM/AM LOOP
ANTENNA
