IC6 VHiTA2147F/-1:Servo Pre Amp. (TA2147F)
1 VCC — 3.3V power supply terminal
2 FNI Input Main beam amp input terminal
3 FPI Input Main beam amp input terminal
4 TPI Input Sub-beam amp input terminal
5 TNI Input Sub-beam amp input terminal
6 MDI Input Monitor photodiode amplifier input terminal
7 LDO Output Laser diode amp output terminal
8 SEL Input APC circuit ON/OFF signal, LDO terminal control input terminal and bottom/peak
detection frequency switching terminal
9 TEBC Input Tracking error balance adjustment signal input terminal
• TEBC input voltage
10 TEN Input Tracking error signal generation amp antiphase input terminal
11 TEO Output Tracking error signal generation amp output terminal
12 RFDC Output RF signal peak detection output terminal
13 GVSW Input AGC, FE, TE amp gain switching terminal
14 VRO Output Reference voltage (VRO) output terminal • VCC=3.3V: VRO=1/2 VCC
15 FEO Output Focus error signal generation amp output terminal
16 FEN Input Focus error signal generation amp antiphase input terminal
17 RFRP Output Signal generation amp output terminal for track count
18 RFRPIN Input Signal generation amp input terminal for track count
19 RFGO Output RF signal amplitude adjustment amp output terminal
20 RFGC Input RF amplitude adjustment control signal input terminal • RFGC input voltage
21 AGCIN Input RF signal amplitude adjustment amp input terminal
22 RFO Output RF signal generation amp output terminal
23 RFN Input RF signal generation amp input terminal
24 GND — GND terminal
Terminal Name
Pin No.
Input/Output
Function
GND OFF Connection to VCC via 1kΩ
Hi-z ON Control signal output
VCC ON Control signal output
SEL
APC circuit LDO
GND CD-RW
Hi-z CD-DA
VCC CD-CA
GVSW
Mode

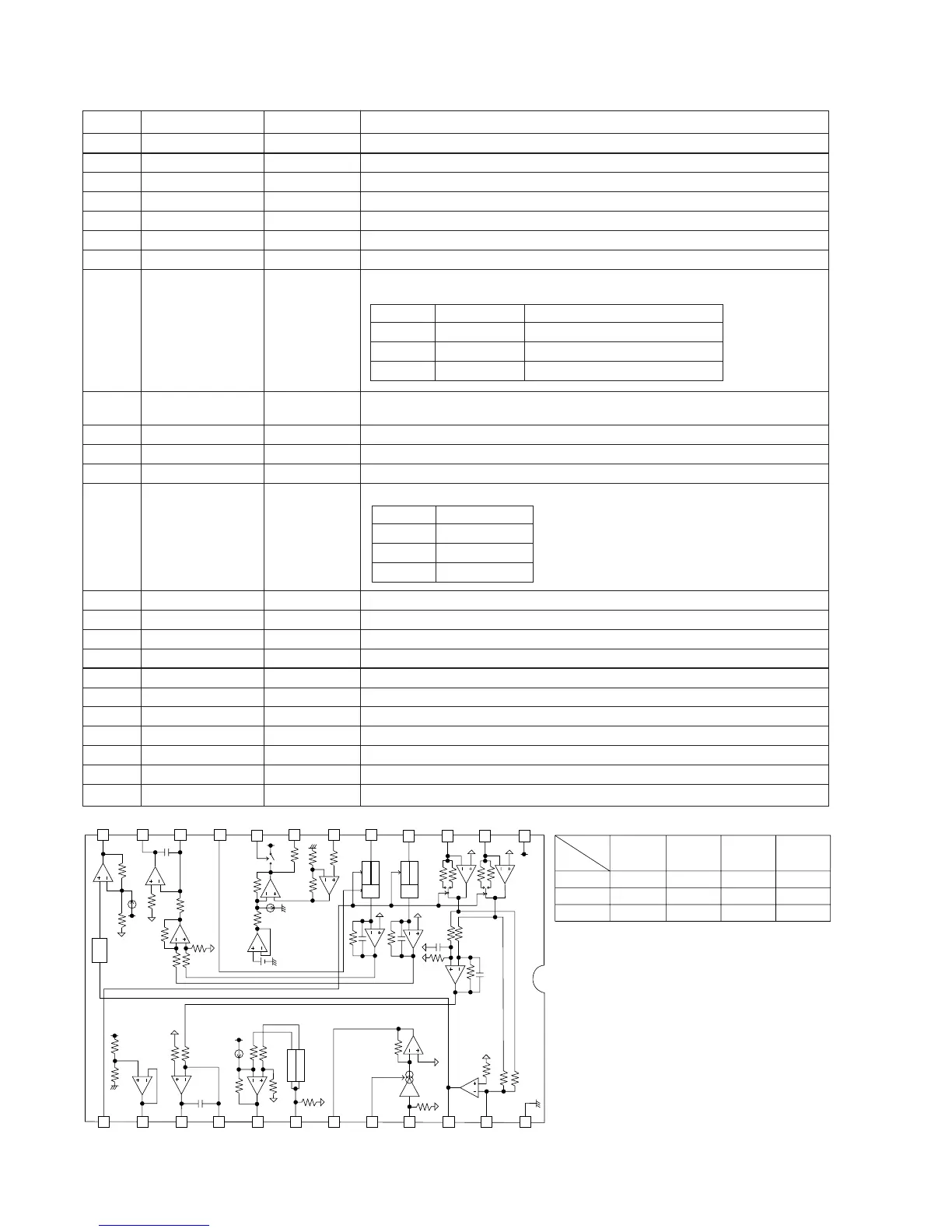

Figure 96 BLOCK DIAGRAM OF IC
