Figure 4
Figure 6
Figure 7
CAUTION:
TO REMOVE SPEAKER UNIT, PRESS THESE LOCKING TABS
TO RELEASE SPEAKER WIRES.
CAUTION:
TIE AC CORD WITH NYLON BAND AS SHOWN IN DIAGRAM.
1. MUST NOT TOUCH .
2. PUSH TO RIGHT SIDE THEN WRAP WITH CUSHION.
2. MAKE SURE LAST TURN WIRE AT THE RIGHT SIDE.
SPEAKER UNIT
LOCKING
TA B
LOCKING TAB
SPEAKER
WIRE

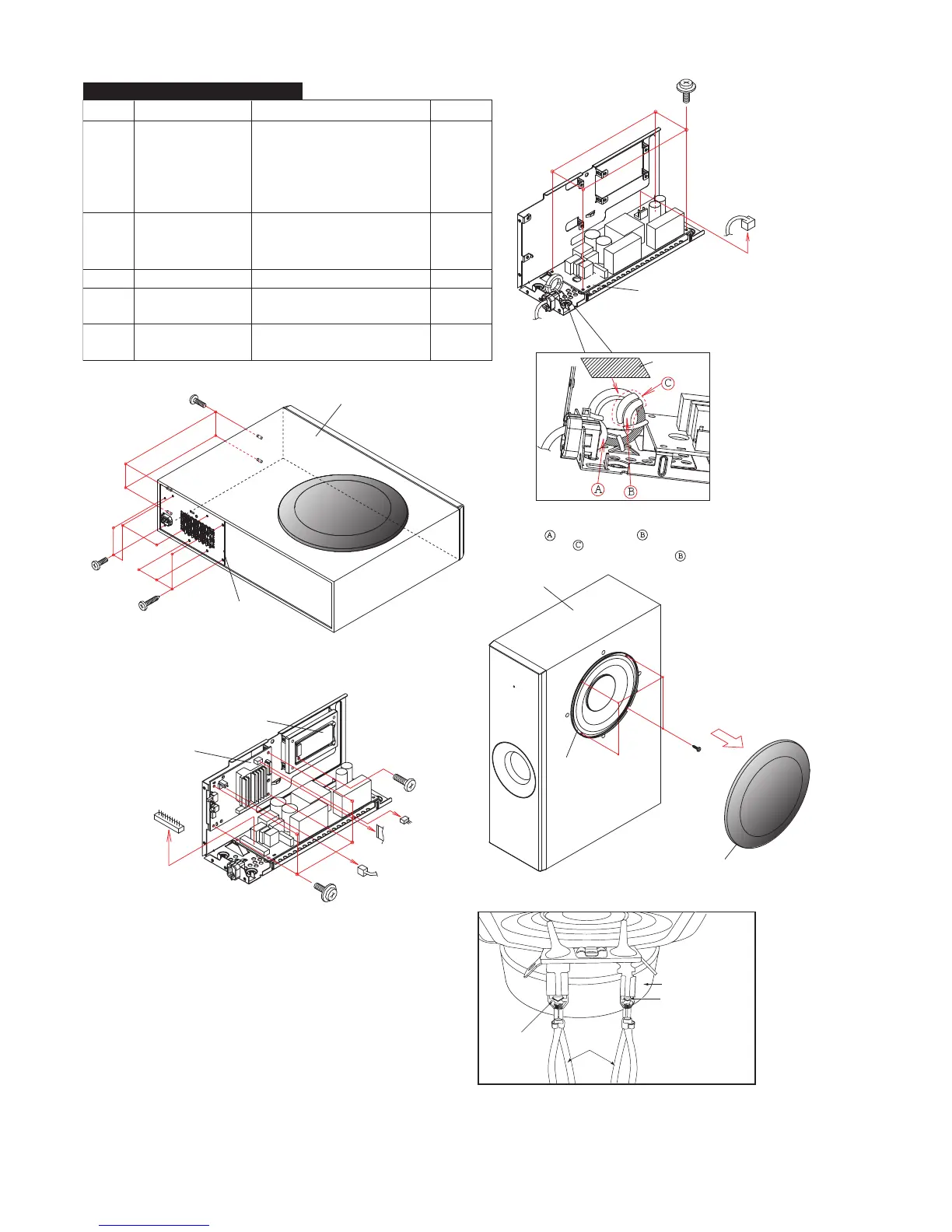

STEP REMOVAL PROCEDURE FIGURE
Figure 5
Wooden Box Ass’y
Wooden Box Ass’y
(D2) x 1
SMPS (Subwoofer) PWB
Subwoofer
(B1) x 4
Special Screw
(D1) x 4
Special Screw
(A2) x 4
M3.5 x 12mm
(A1) x 4
M4 x 10mm
(A3) x 4
M3 x 6mm
(C1) x 1
M3 x 8mm
(E1) x 1
Net Frame Ass’y
(E2) x 4
M4 x 16mm
(A4) x 1
Rear Panel
(B2) x 1
Receive PWB
Subwoofer PWB
(B3) x 1
(A5) x 1
(A5) x 1
1Main Chassis 1. Screw...................(A1) x 4 4
2. Screw...................(A2) x 4 4
3. Screw...................(A3) x 4 4
4. Rear Panel...........(A4) x 1 4
5. Socket .................(A5) x 2 5
2 Subwoofer PWB 1. Screw...................(B1) x 4 5
2. Socket .................(B2) x 1
3. Flat Cable ............(B3) x 1
3 Receive PWB 1. Screw...................(C1) x 1 5
4 SMPS (Subwoofer)
PWB
1. Screw...................(D1) x 4 6
2. Socket .................(D2) x 1
5 Subwoofer 1. Net Frame Ass'y ..(E1) x 1 7
2. Screw...................(E2) x 4
ACTIVE SUBWOOFER SYSTEM
CUSHION
